Ecovacs Deebot 920 Сборка

Если они были сняты, протяните провода двигателя щеточного вала через отверстие доступа и вставьте новый уплотнитель в то же отверстие. Поместите уплотнитель в его держатель. Фото собранного узла для ориентира.

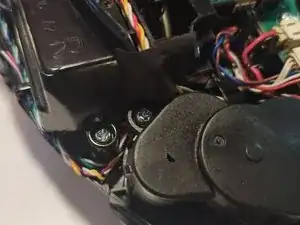

Закрутите три винта двигателя щеточного вала, чтобы закрепить мотор в корпусе.

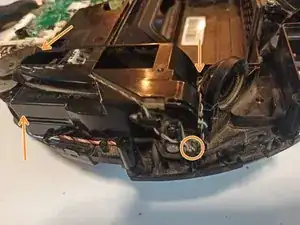

Вставьте собранный корпус щеточного вала в устройство спереди (со стороны бампера), при этом внутренние шарниры (заострённые части) должны быть направлены вперёд, к бамперу. Убедитесь, что держатель плавающего щеточного вала находится под всем корпусом (не зажат между деталями) и свободно перемещается.

Также убедитесь, что боковые выступы на наклонной части корпуса находятся снаружи от боков зоны пылесборника.

Убедитесь, что корпус резиновой лотковой направляющей для пыли правильно установлен в корпусе щеточного вала и в остальной части корпуса устройства.

Проверьте, не зажаты ли провода под внутренними шарнирами. Добавьте один серебряный винт 10 мм по центру корпуса, чтобы зафиксировать его.

Установите моторы боковых щёток, закрепив их двумя серебряными винтами 10 мм.

В каждой нише колеса есть пружина тяги, которая давит вниз на выступ в корпусе, удерживая колёса плотно на полу.

Выступ перемещается по втулке на боковой стороне колеса.

Пружинящие выступы должны быть полностью прижаты вверх в корпус, после чего колёса вставляются под ними так, чтобы пружина опиралась на втулку.

Свободного запаса для удержания колеса в нужном положении при снятых винтах с ниши очень мало, поэтому необходимо постоянно поддерживать сжатие между колесом и нишей, чтобы пружина не выскочила.

Колесо должно постоянно сопротивляться при установке. Если этого не происходит, начните заново, установив пружину обратно на втулку.

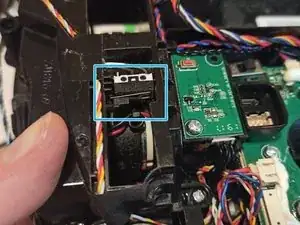

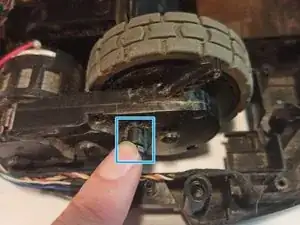

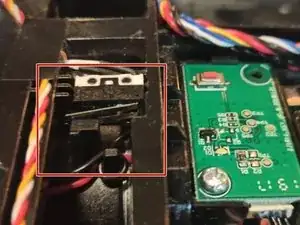

Когда колесо полностью вставлено и правильно закреплено винтами, герконовый переключатель (который сообщает системе, что колесо поднято от пола) должен быть полностью сжат, а пластиковый выступ, который его давит, должен находиться у верхней или близкой к верхней части серебряной зоны переключателя.

Неправильно установленное колесо может не полностью нажимать на переключатель и не достигать вершины серебряной зоны. Обычно причиной является зажатый провод.

Установка ниш колес — самая трудоёмкая часть задачи. Не спешите и будьте осторожны, чтобы не повредить провода.

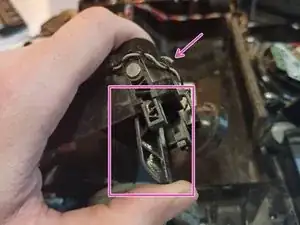

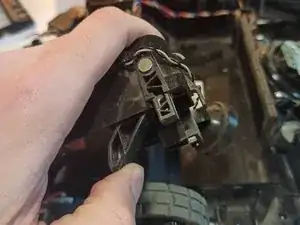

Сожмите пружину и удерживайте её к корпусу левой ниши и вставьте колесо внутрь, сохраняя натяжение пружины. Убедитесь, что пружина опирается на втулку колеса.

Ниши колес помечены буквами L и R на передней части верхней части корпуса.

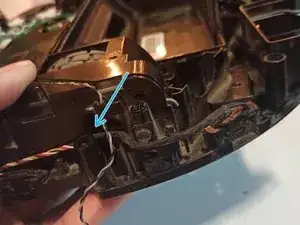

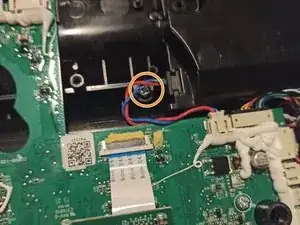

Временно переместите провод датчика, идущий по внешней стороне корпуса, вверх и за винтовой штырь.

Убедитесь, что резиновый уплотнитель, который прокладывает питание к моторам колес, расположен в своей полукруглой посадочной выемке. Этот уплотнитель находится ближе к переднему центру устройства.

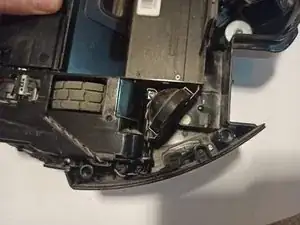

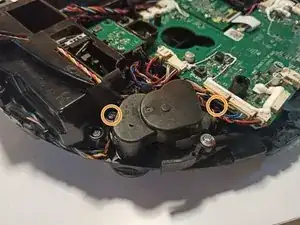

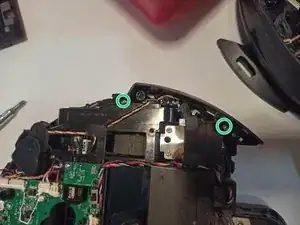

Установите нишу колеса на место и, продолжая давить на колесо, вверните два серебряных винта 10 мм в противоположные углы корпуса.

Убедитесь, что никакие провода не оказались зажатыми.

Установите оставшиеся два серебряных винта 10 мм.

Повторите процедуру на другой стороне пылесоса.

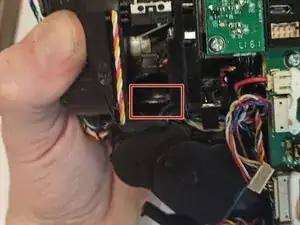

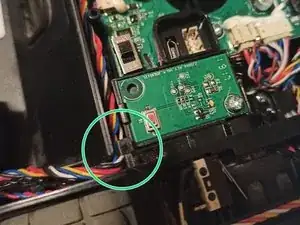

Убедитесь, что провода не зажаты под передней частью корпуса. В области, выделенной красным, видно, как бело/зелёно/синий провод защемлён.

На следующем изображении показано, что защемление устранено, и герконовый переключатель правильно выровнен.

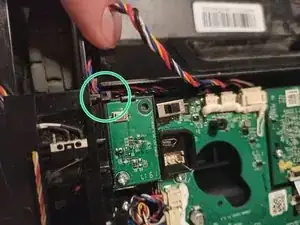

При установке правой ниши колеса в устройство убедитесь, что каждая из трёх колодок проводов, выходящих из верхней части материнской платы рядом с выключателем питания, размещена под этой пластиковой защёлкой. Эта защёлка предотвращает защемление проводов при установке верхней крышки.

Если мотор всасывания пылесоса или моторы водяного насоса были сняты до этого шага, убедитесь, что их провода теперь также размещены под этой защёлкой, прежде чем завершить установку ниши колеса.

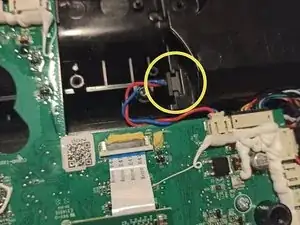

Верните на место провод датчика, который временно выводили за винтовые штыри.

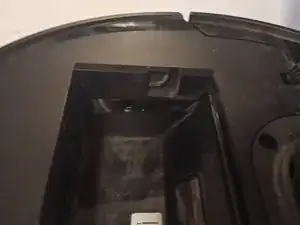

Обе ниши колес должны находиться на одинаковой высоте над верхом области пылесборника. Если они не на одной линии, возможно, один из корпусов имеет зажатый провод или был неправильно установлен под давлением, из-за чего он не полностью встал по бокам.

Плотно сожмите стороны ниши колеса, чтобы проверить, правильно ли она встала. При успехе подтяните все винты ещё раз.

Убедитесь, что динамик на левой стороне правильно установлен в своей полукруглой посадочной выемке.

Если он был снят, подключите насос к водяным линиям.

Закрепите крепление насоса двумя серебряными винтами 7 мм.

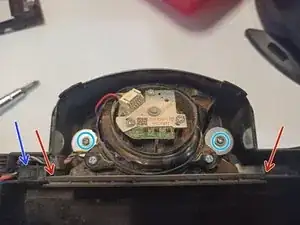

Установите мотор всасывания с помощью двух винтов с плоской шайкой, используя крестовую отвертку #1 Phillips.

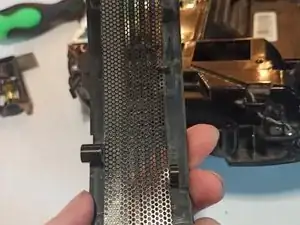

Убедитесь, что резиновое уплотнение для экрана мотора правильно село в нижний корпус.

Убедитесь, что выключатель датчика пылесборника правильно установлен.

Очистите мотор мягкой тканью или сжатым воздухом, чтобы удалить накопившуюся грязь. Фотография «До» для справки.

Очистите левую боковую деталь, которая служит выходом всасывания. На ней могло накопиться пыль или мусор.

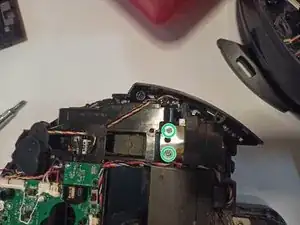

Установите каждую боковую деталь с помощью двух серебристых винтов 7 мм.

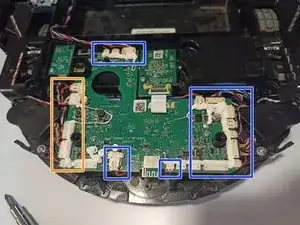

Подключите все провода к плате, убедившись, что также подключены любые разъёмы под платой на левой стороне этого изображения (отмечены оранжевым).

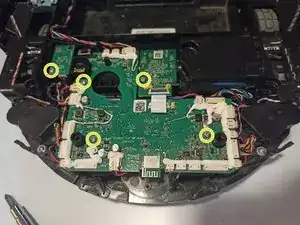

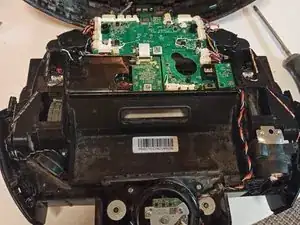

Установите материнскую плату и дополнительные платы с помощью пяти серебристых винтов 7 мм.

Проверьте внутреннюю часть устройства, чтобы убедиться, что никакие провода не выступают из своего места. Провода вдоль боков корпуса должны быть правильно направлены в свои зажимы, чтобы избежать риска повреждения. Провода не должны быть свободными или провисать в каких-либо местах, так как они имеют точную длину для подключения к соответствующим компонентам при правильной установке.

Убедитесь, что все разъёмы материнской платы полностью подключены. Каждый разъём должен иметь соответствующую длину для достижения своего штекера, и из-за размера и расположения разъёмов мало вероятности ошибки при подключении.

Убедитесь, что выключатель питания на материнской плате направлен в левую сторону, как показано, и что ползунок выключателя питания на верхней части корпуса находится в том же положении (выключено).

Подключите четыре провода мотора и датчиков, идущие от крышки устройства, к материнской плате.

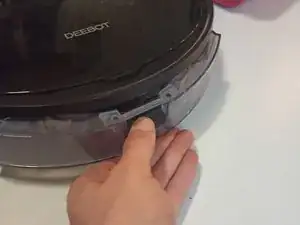

Сложите верхнюю часть корпуса над пылесосом и зафиксируйте защёлкой.

Этот шаг не должен требовать значительной силы. Если что-то не соединяется должным образом, снова снимите верхнюю крышку и проверьте, что все предыдущие шаги выполнены правильно. Большинство затруднений обычно связано с неправильной посадкой колодцев для колёс и прокладкой проводов к верхней части материнской платы под пластиковым язычком на правом колесе.

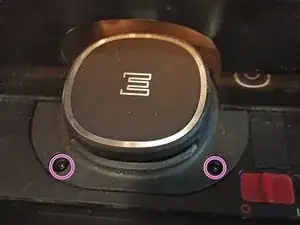

Установите два черных винта с плоской шайкой рядом с выключателем питания и замените резиновые крышки.

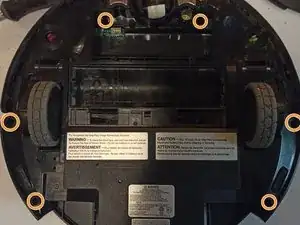

Установите шесть черных винтов 10 мм в нижнюю часть корпуса, как показано.

Убедитесь, что ползунок выключателя питания перемещается правильно и находится в положении Выключено перед установкой аккумулятора.

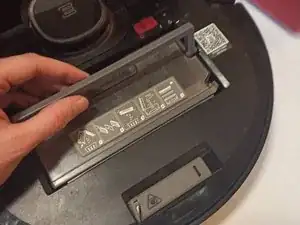

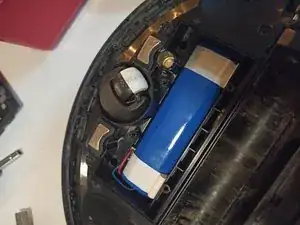

Подключите аккумулятор к материнской плате и поместите его в гнездо. Убедитесь, что по крайней мере одна из белых защёлок доступна для будущего обслуживания.

Установите груз поверх аккумулятора и закрепите его четырьмя черными винтами 10 мм.

Нанесите нижнюю часть бампера на устройство. Установите восемь маленьких черных винтов с помощью крестовой отвертки #0 Phillips.

Зафиксируйте защитную пластину скольжения на месте.

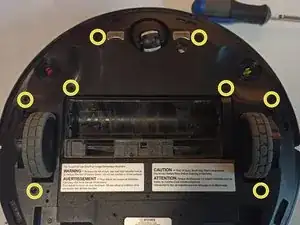

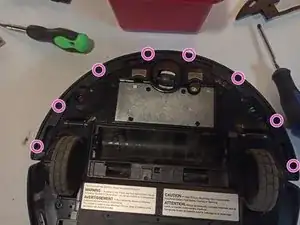

Установите восемь черных винтов 7 мм в показанных местах.

Установите вращающуюся щётку в её квадратный привод и поставьте крышку. Установите цветовые боковые щётки.

Переверните устройство в рабочее положение.

Установите пылесборник и замените щётку для чистки, затем установите резервуар для воды.
