Замена мотора пылесоса Ecovacs Deebot 900
Ecovacs Deebot 900 — автономный робот-пылесос. Если мотор пылесоса не работает, Deebot не будет собирать мусор и не сможет выполнять уборку. Используйте это руководство, чтобы заменить мотор пылесоса в вашем Ecovacs Deebot 900.
Шаг 1
Снимите все щетки с Deebot.
Шаг 2
Используя крестовую отвертку Phillips #0, отвинтите два винта длиной 12,25 мм, удерживающие крышку батареи.
Шаг 3
Снимите крышку батарейного отсека.
Шаг 4
Используя две белые петли по бокам батареи, аккуратно извлеките аккумулятор.
Будьте осторожны, чтобы не вырвать кабель батареи.
Шаг 5
Осторожно отключите кабель батареи, потянув за участок рядом с разъёмом в нижней части отсека для батареи.
Шаг 6
Используя крестовую отвертку Phillips #00, отвинтите восемь винтов на нижнем крае бампера.
Шаг 7
Снимите чёрную полоску на нижней части бампера.
Шаг 8
Осторожно приподнимите бампер, пока он не выйдет из защёлок.
Шаг 9
Отключите два кабеля, соединяющие бампер с корпусом Deebot.
Снимите передний бампер с устройства.
Шаг 10
Используя крестовую отвертку Phillips #00, выньте шесть винтов по периметру нижней части корпуса.
Шаг 11
Вставьте монтажную лопатку в шов и проведите по всему периметру робота.
Отключите два кабеля и снимите нижнюю часть корпуса с устройства.
Шаг 12

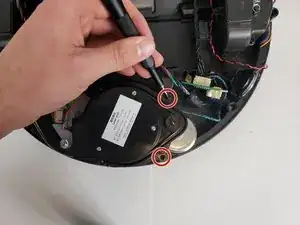

Используя крестовую отвертку Phillips #00, отвинтите три винта вокруг лазерного блока.
Шаг 13
Осторожно снимите лазерный блок с моторного узла.
Шаг 14

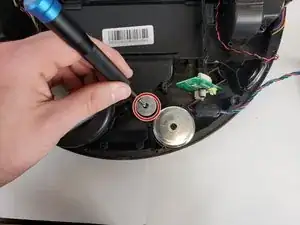

Снимите один винт, фиксирующий моторный узел, используя крестовую отвертку Phillips #00.
Шаг 15

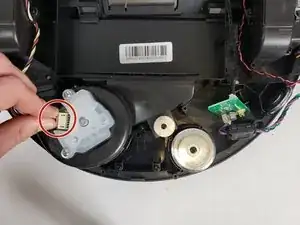

Отключите ленточный кабель, удерживающий узел на месте.
Будьте осторожны, чтобы не повредить кабель.
Шаг 16

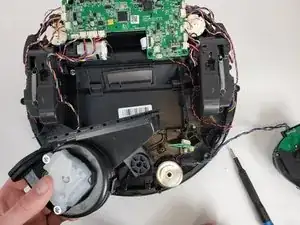

Поднимите и извлеките моторный узел из Deebot.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
