Замена контактов зарядки iRobot Roomba 890
Ваш iRobot Roomba 890 плохо заряжается? Это руководство проведёт вас через замену контактов зарядки, чтобы восстановить работоспособность робота-пылесоса. Контакты зарядки обеспечивают соединение пылесоса с док-станцией для эффективной подзарядки. Если контакты загрязнены или повреждены, может потребоваться их замена.
Важно: Перед началом отключите Roomba и выньте его из розетки, чтобы избежать электрических повреждений или травм. Этот ремонт обеспечит эффективную зарядку Roomba и продлит срок его службы. Для устранения неполадок или дополнительных советов по ремонту посетите нашу страницу с инструкциями по устранению неполадок.
Шаг 1

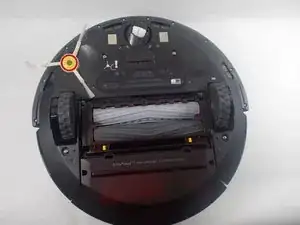

Используйте крестообразную отвертку Phillips #2, чтобы снять винт 7.7 мм.

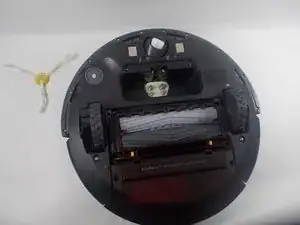

Снимите жёлтую насадку щётки.
Шаг 2
Положите Roomba на лицевую сторону, чтобы его нижняя часть была обращена к вам.

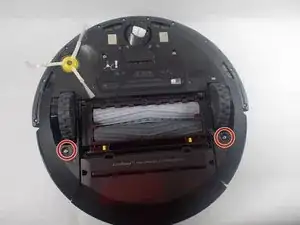

Используйте крестообразную отвертку Phillips #2, чтобы снять два винта 11 мм.
Шаг 3
Снимите крышку отсека аккумулятора.
Снимите аккумулятор, потянув прямо вверх за серые язычки.
Шаг 4

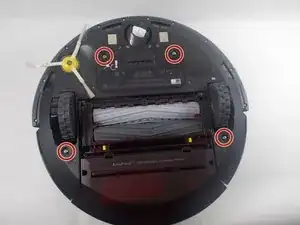

Используйте крестообразную отвертку Phillips #2, чтобы снять четыре винта 11 мм.

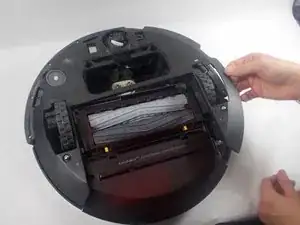

Снимите нижнюю крышку Roomba.
Шаг 5

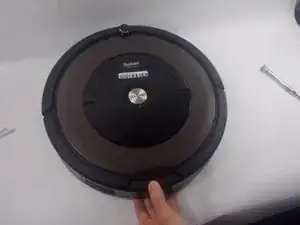

Переверните Roomba лицевой стороной вверх.
Снимите контейнер для пыли, нажав кнопку разблокировки на верхней стороне Roomba и вытянув контейнер прямо наружу.
Шаг 6

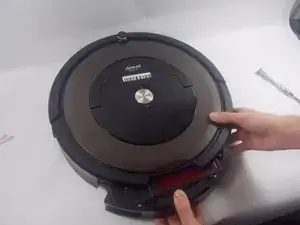

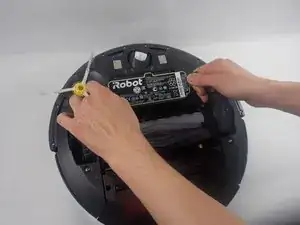

С помощью инструмента для вскрытия снимите удерживающую ленту.

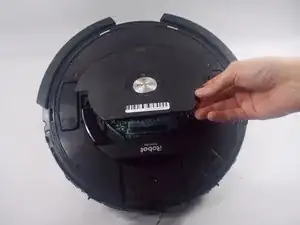

Используйте инструмент для снятия, чтобы также снять лицевую панель.
Подденьте медленно по краям, чтобы не повредить пластиковые детали.
Шаг 7

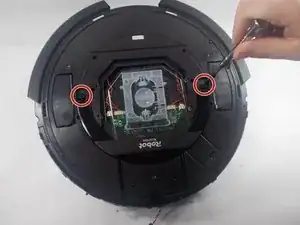

Используйте крестообразную отвертку Phillips #1, чтобы снять два винта ручки 9.5 мм.

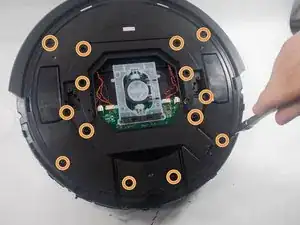

Используйте крестообразную отвертку Phillips #1, чтобы снять четырнадцать винтов верхней панели 9.5 мм.

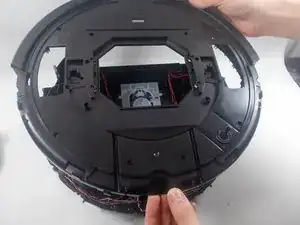

Поднимите верхнюю панель.
Шаг 8

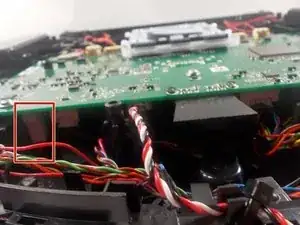

Найдите соединение провода контакта зарядки с материнской платой.

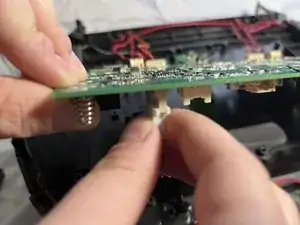

Освободите разъём.
Тяните аккуратно за белую вилку, а не за сами провода.
Шаг 9

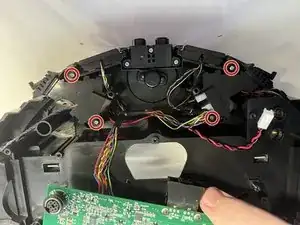

Используйте крестообразную отвертку Phillips #1, чтобы снять четыре винта датчика бампера 9.3 мм.
Шаг 10

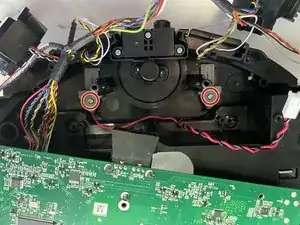

Используйте крестообразную отвертку Phillips #1, чтобы снять два винта 9.3 мм, удерживающие подложки контактов зарядки.
Снимите подложки контактов зарядки.
Шаг 11

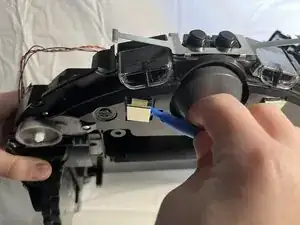

Используйте инструмент iFixit для вскрытия, чтобы аккуратно поддеть контакт зарядки с той стороны, которая ближе к датчику обрыва (cliff sensor).
Когда контакт зарядки отщёлкнется, вытяните его через корпус Roomba.
Заключение
Для сборки устройства следуйте этим указаниям в обратном порядке. Отнесите электронные отходы на переработку в центр с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
