iRobot Roomba 891 Замена мотора боковой щётки
Это простое пошаговое руководство проведёт Вас через процесс замены неисправного модуля боковой щётки на Вашем Roomba. Для выполнения этого руководства требуется отвертка со специализированной насадкой, которой нет в большинстве домашних наборов. Вам потребуется приобрести такую насадку перед началом работы.
Шаг 1
Начните с того, что переверните Roomba на спину на ровной поверхности.

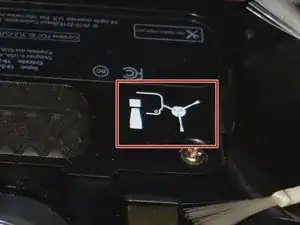

При сборке убедитесь, что щетинки боковой щётки не зажаты дверцей отсека батареи, как показано на предупреждении на втором фото.
Шаг 2

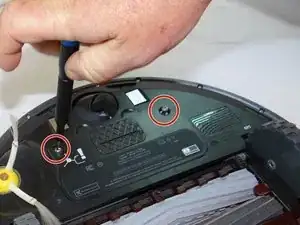

Открутите оба винта Филлипс #2 длиной 11 мм с крышки батарейного отсека и снимите крышку с Roomba.
Эти винты с удерживающей резьбой не предназначены для полного извлечения из крышки.
Шаг 3

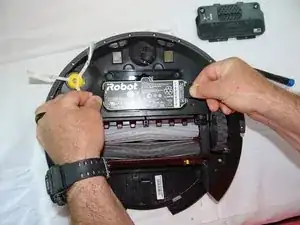

Схватите защёлки по обеим сторонам батареи.
Снимите батарею, потянув за защёлки вверх.
Пользуясь случаем, проверьте контакты батареи на наличие коррозии или загрязнений.
Шаг 4

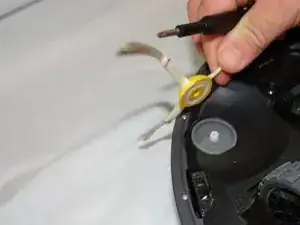

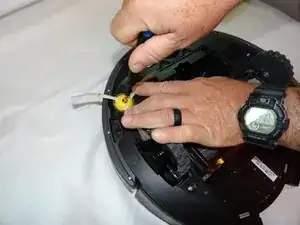

Выверните плоский винт #4 длиной 7.5 мм из центра боковой щётки.
Шаг 5
Осторожно снимите боковую щётку с вала мотора.
Шаг 6

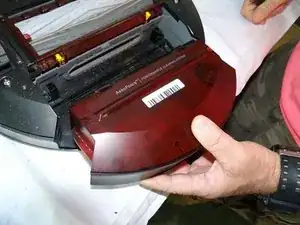

Извлеките контейнер для мусора из Roomba.
Шаг 7

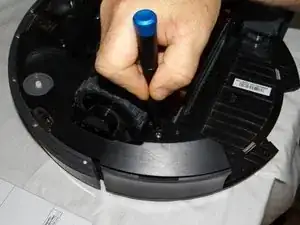

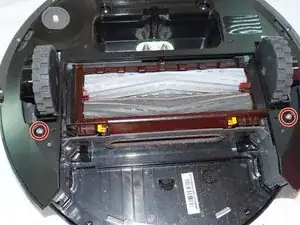

Открутите 2 винта Филлипс #2 с нижней крышки.
Снимите нижнюю крышку.
Шаг 8

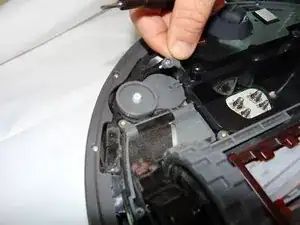

Выверните и снимите один трёхзубцевый винт Tri-point Y1 длиной 13 мм и фиксирующую пластину.
Ослабьте два удерживающих винта Филлипс #00 длиной 16 мм.
Шаг 9

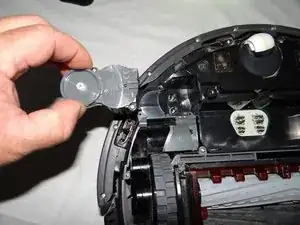

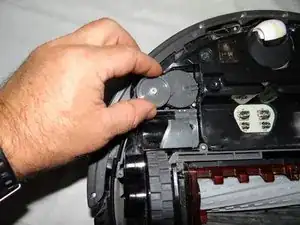

Возьмите модуль мотора и извлеките его из Roomba.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
