Замена узла щётки iRobot Roomba 880
В этом руководстве показано, как заменить весь узел щётки в Roomba 880, в котором размещены извлекатели мусора. Приступим!
Шаг 1
Переверните Roomba колесами вверх.

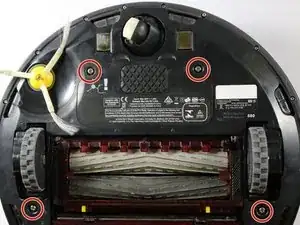

Отверткой Phillips №1 ослабьте четыре винта длиной 15 мм, показанные на изображении. Два расположены на крышке батарейного отсека, ещё два — на нижней панели.
Снимите крышку батарейного отсека, потянув прямо вверх за два углубления над винтами.
Шаг 2

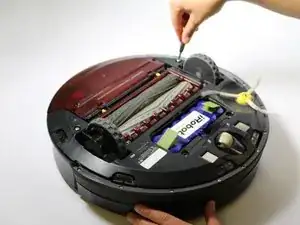

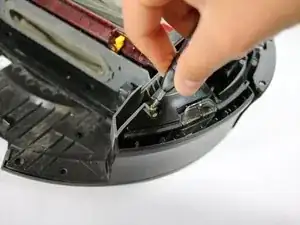

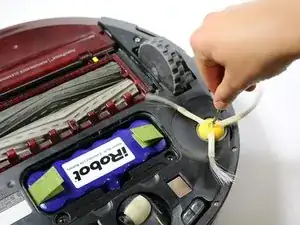

Отвёрткой с плоским лезвием ослабьте винт на верхней части боковой щётки.

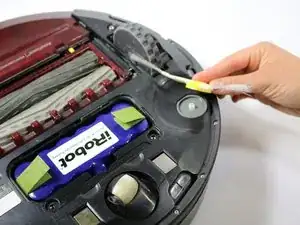

Снимите боковую щётку.
Нижнюю панель нельзя снять, не удалив сначала боковую щётку, поэтому сделайте этот шаг в первую очередь.
Шаг 3

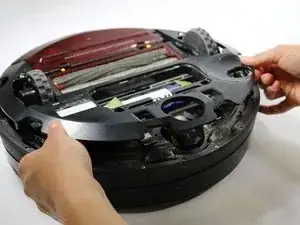

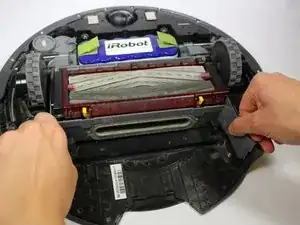

Потяните за нижнюю панель вверх, чтобы снять её.
Шаг 4

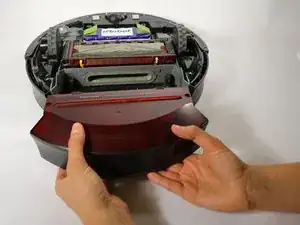

Просуньте руку под контейнер для пыли, нажмите кнопку извлечения контейнера и вытащите его.
Кнопка извлечения контейнера расположена на верхнем крае контейнера.
Шаг 5

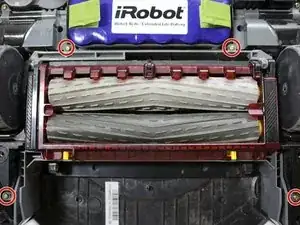

Отверткой Phillips №1 отвинтите четыре показанных винта длиной 10 мм.
Шаг 6

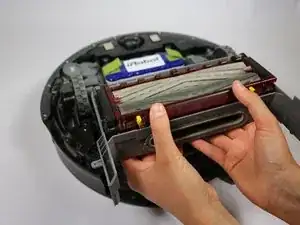

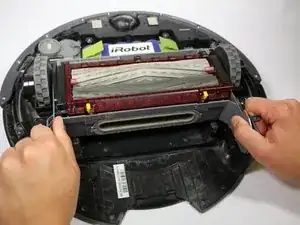

Снимите узел щётки, схватив два выступающих язычка, как показано, и потянув прямо вверх.
Заключение
Для сборки устройства повторите эти действия в обратном порядке.
