Замена узла валовочников iRobot Roomba 891
Это простое руководство показывает шаги по снятию и замене узла валовочников на вашем Roomba.
Шаг 1

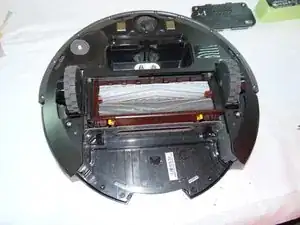

Начните с переворота Roomba на спину и размещения его на ровной поверхности.
Убедитесь, что при сборке щетинки боковой щётки не зажаты дверцей батарейного отсека, как показано на предупреждающей фотографии во втором изображении.
Шаг 2
Отвинтите оба винта Philips #2 11 мм с крышки батарейного отсека и снимите крышку с Roomba.
Эти шарнирные винты не предназначены для полного извлечения из крышки.
Шаг 3
Схватите защёлки по обеим сторонам батареи.
Извлеките батарею, потянув за защёлки вверх.
Пока вы здесь, проверьте контакты батареи на наличие коррозии или загрязнений.
Шаг 4

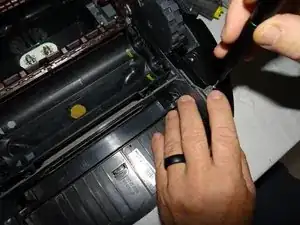

Удалите плоский винт #4 7,5 мм из центра боковой щётки.
Шаг 5
Аккуратно снимите боковую щётку с моторного вала.
Шаг 6

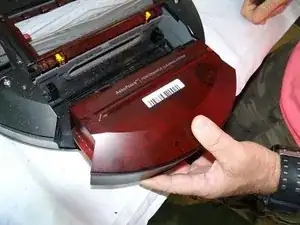

Снимите контейнер для пыли с Roomba.
Шаг 7

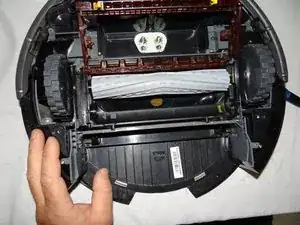

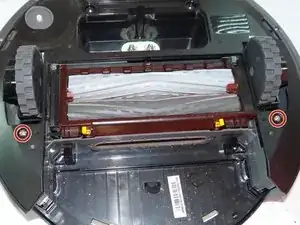

Отвинтите 2 винта Philips #2 11 мм от корпуса Roomba.
Эти шарнирные винты останутся в нижней крышке после ослабления.
Шаг 8

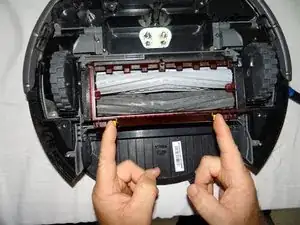

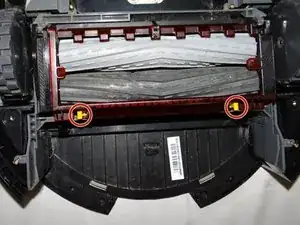

Поднимите жёлтые защёлки и снимите красную крышку с узла валовочников.
Шаг 9
Удалите валики из узла, выворачивая их вправо и поднимая вверх.
Шаг 10

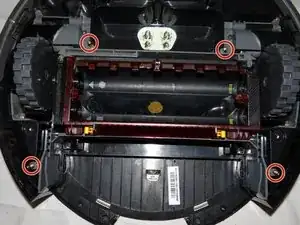

Закройте крышку и снимите четыре винта Philips #00 11 мм с узла.
Шаг 11

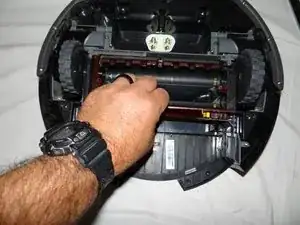

Возьмитесь за центр узла и извлеките его из Roomba.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
