Замена боковых колёс iRobot Roomba 960

Это руководство покажет, как заменить боковые колёса iRobot Roomba 960. Колёса следует заменять при износе или поломке.

Шаг 1

Переверните Roomba и расположите его так, чтобы колёса были направлены вверх, а контейнер для пыли — дальше от вас.

Отвёрткой Phillips #1 удалите два винта длиной 11,4 мм.

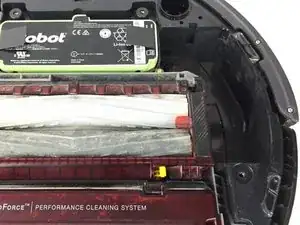

Поднимите пластиковую крышку, чтобы получить доступ к аккумулятору.

Потрите двумя чёрными язычками по бокам аккумулятора и потяните его на себя.

Осторожно извлеките аккумулятор.

Отвёрткой с плоским лезвием 2,5 мм отвинтите винт длиной 7,9 мм, фиксирующий боковую щётку.

Потяните боковую щётку на себя.

Осторожно снимите боковую щётку.

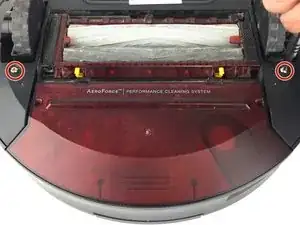

Отвёрткой Phillips #1 выкрутите два винта длиной 11,4 мм, удерживающих нижнюю крышку.

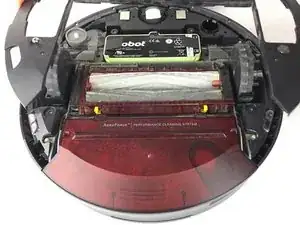

Поднимите и снимите заднюю пластиковую панель.

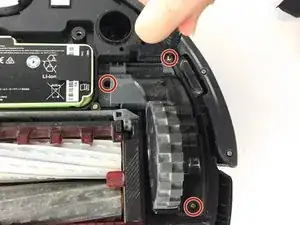

Отвёрткой Phillips #1 удалите три золотых винта длиной 15,5 мм.

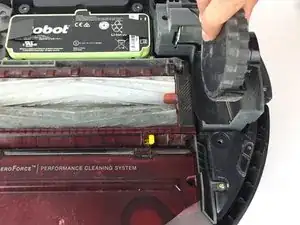

Осторожно извлеките колесо.

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
