Разборка Crockery Cooker West Bend 84356

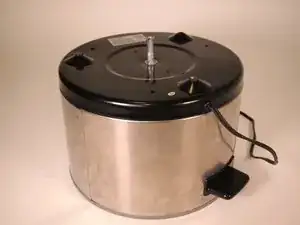

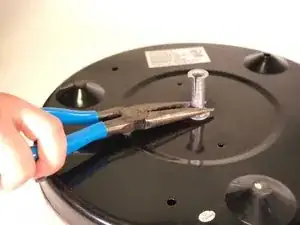

Переверните чашу дном вверх. Используйте плоскогубцы с длинными носами, чтобы раздавить длинный заклёпочный штифт.

Этот элемент был повреждён в нашей первой разборке, но в новом устройстве заклёпка будет плотно прилегать к металлу.

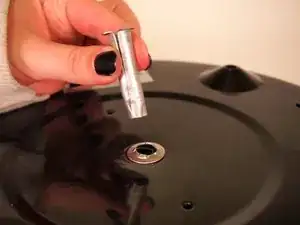

Удалите длинный заклёпочный штифт, когда он будет раздавлен.

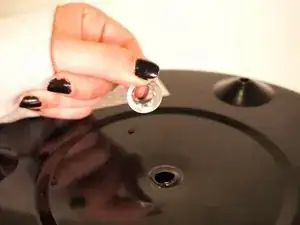

Снимите стопорную шайбу после удаления длинного штифта.

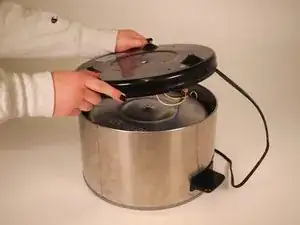

Снимите чёрное металлическое основание и отложите в сторону, не отсоединяя провода.

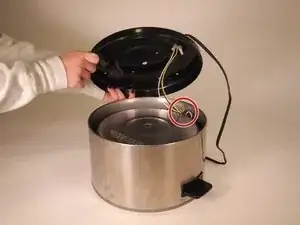

Проследите белый провод, который соединён с лампой внутри медленноварки. Найдите жёлтую лампу.

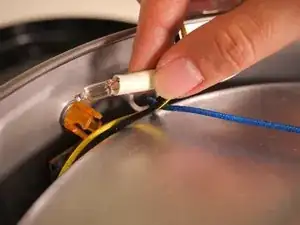

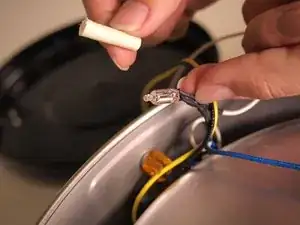

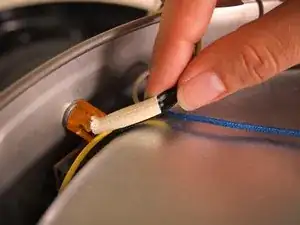

Аккуратно потяните провод у основания белой изоляционной гильзы. Выньте лампочку из жёлтого корпуса. Снимите белую гильзу с проводов и лампы.

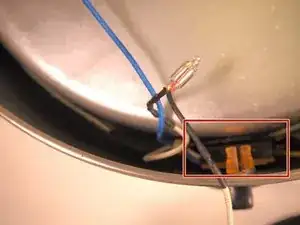

Найдите чёрный блок непосредственно под лампой. Проследите чёрный провод, который соединяется с металлической полосой.

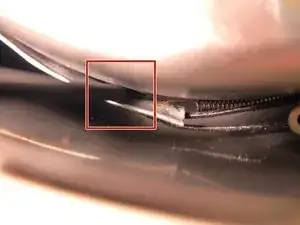

Металлическая полоса прикреплена к остальной части детали с помощью чёрной пружины.

Вставьте металлическую лопатку между металлической полосой и чашей.

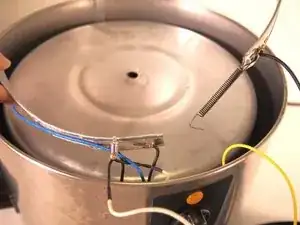

Используйте чёрную халберд-лопатку, чтобы захватить пружину и отстегнуть её от металлической полосы. После отсоединения пружины металлическая полоса поднимется от чаши.

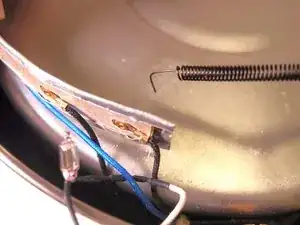

Осторожно снимите металлическую полосу снаружи чаши.

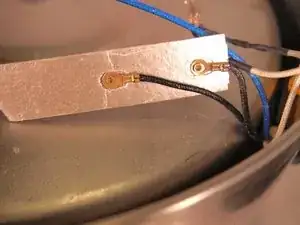

Одна сторона должна быть подключена к двум чёрным проводам и одному синему проводу.

Другая сторона металлической полосы будет подключена к одному чёрному проводу и пружине.

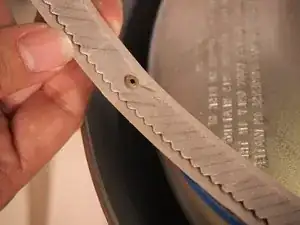

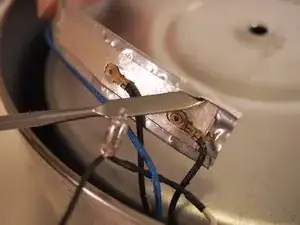

С помощью металлической лопатки пройдитесь по внешней стороне металлической полосы, поднимая металлическую фольгу и отделяя её от полосы.

Использование металлической лопатки может повредить внешний вид устройства.

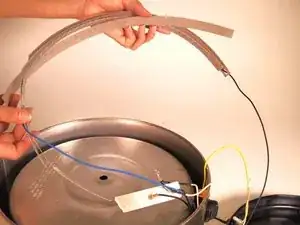

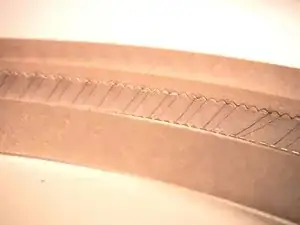

В результате у вас останется длинная полоса металлической фольги, которую можно полностью снять с устройства. После её удаления внутри останутся три полосы слюды, одна из которых с намотанным на неё проводом.

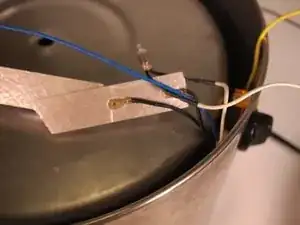

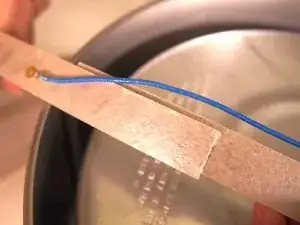

С левой стороны полосы два чёрных провода подключаются в конце к чёрному переключателю. Затем синий провод от переключателя подключается примерно на четверти длины полосы. Внутри показана намотка провода.

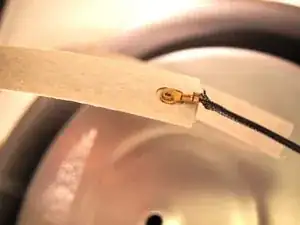

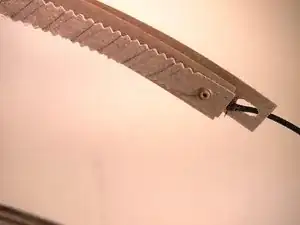

Правая сторона полосы будет иметь чёрный провод, подключённый от переключателя. Этот провод оборачивается вокруг сторон слоя, как показано.

Теперь, когда устройство разобрано, приведём краткое объяснение его работы.

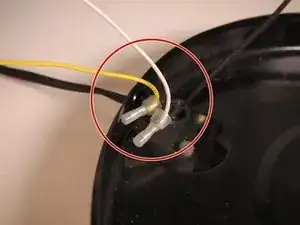

Электричество поступает от сети переменного тока 120 В. Источник питания подключён к трем проводам: жёлтому, чёрному и белому.

Жёлтый провод подключается непосредственно к переключателю. Белый провод идёт к лампе, а затем к переключателю. Чёрный провод также подключается от источника питания к переключателю.

От переключателя с левой стороны выходят два чёрных провода и один синий провод. С правой стороны от переключателя выходит ещё один чёрный провод.

Настройки температуры определяют, по каким проводам будет протекать ток во время приготовления.

Если включено положение «Поддержание тепла», ток будет протекать по синему проводу вокруг полосы.

Если включено положение «LO», ток будет протекать по чёрным проводам вокруг переключателя.

Если включено положение «HI», ток будет протекать как по чёрным, так и по синему проводу.
