Проверка и замена термостата высокого предела/входного термистора сушилки Whirlpool

Перед началом ремонта отключите сушилку от сети.

На вашем шнуре питания может быть четыре контакта вместо трёх. Дополнительный контакт — заземление.

На протяжении всего руководства следите за каждым винтом и устанавливайте его обратно ровно в то же место.

Используйте головку с воротком, чтобы выкрутить винты, фиксирующие верхнюю панель к заднему кронштейну панели.

Возьмитесь за верхнюю панель и сдвиньте её на 1/2 — 1 дюйм в сторону задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём лампы барабана.

Снимите винты, фиксирующие панель управления.

Поднимите панель управления вверх и откиньте её от шасси, чтобы снять.

Проследите, чтобы кабель был протянут через отверстие в шасси.

При сборке протяните кабель через соответствующее отверстие перед установкой панели управления.

Используйте маленькую плоскую отвертку или лопаточку, чтобы отщёлкнуть обе стороны разъёма дверного выключателя.

Отсоедините разъём.

Снимите винты из листового металла верхней передней панели.

Наклоните машину назад и надёжно подперните, или попросите помощника удерживать её.

Снимите винты листового металла по нижнему краю панели.

Снимите винты в зоне дверного проёма под отверстием барабана.

Панель тяжёлая и неуклюжая. Возможно, вам понадобится помощник для выполнения этого шага.

Оттяните нижнюю часть панели от шасси примерно на два-три дюйма.

Снимите переднюю панель со небольших пластиковых защёлок на шасси вблизи верхней части панели и удалите её.

Убедитесь, что вы не зацепили жгут проводов дверного выключателя при снятии панели.

Снимите винт крышки.

Снимите крышку.

Снимите винты, фиксирующие провода шнура.

При необходимости пометьте провода перманентным маркером и сделайте фото или схему подключения.

Осторожно пропустите шнур питания через круглое отверстие вниз.

При сборке убедитесь, что вы правильно восстановили соединения.

Снимите зелёный винт заземления.

Снимите винты клеммного блока шнура.

Отведите клеммный блок шнура за заднюю панель.

Удалите винты задней панели.

В ходе этого руководства отслеживайте каждый винт и устанавливайте его обратно ровно в то место, откуда он был снят.

Снимите винт, удерживающий кронштейн главной платы на шасси.

Удалите винты с верхней задней части корпуса.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и удалите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в патрубок на панели.

Убедитесь, что защёлки внизу выровнены с нижней кромкой шасси.

Расположите панель так, чтобы её отверстия под винты совпадали с шасси.

Вытащите фильтр от ворса вверх из его паза, чтобы снять его.

На этих фотографиях передняя панель установлена, но процедура та же, если передняя панель уже снята.

Удалите крепёжные винты, удерживающие корпус фильтра от ворса.

Вытащите корпус фильтра наружу от шасси и опустите вниз, чтобы снять его.

Сожмите фиксаторы на разъёме датчика влажности.

Отключите разъём.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна главной платы на вашем устройстве.

Отключите все разъёмы на передней половине главной платы.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна главной платы на вашем устройстве.

Отключите все разъёмы от задней половины главной платы.

Удалите листовой винт, удерживающий главную плату в кронштейне главной платы.

Поднимите задний угол главной платы, ближайший к боковым стенкам шасси.

Вам нужно освободить защёлку на боковой стороне главной платы.

Сдвиньте главную плату к передней части сушилки, чтобы освободить защёлки, удерживающие её в кронштейне.

Снимите главную плату с кронштейна главной платы.

Удалите листовой винт, удерживающий кронштейн главной платы.

Снимите кронштейн главной платы с шасси и поверните его так, чтобы была видна нижняя сторона.

С помощью длинноносых или разводных плоскогубцев сожмите запирающие лепестки зажима держателя жгута проводов.

Отделите жгут от кронштейна главной платы и снимите кронштейн главной платы.

Удалите винты, крепящие верхнюю переднюю перегородку к передней части шасси.

Удалите листовые винты, удерживающие верхнюю пластиковую часть к верхней передней перегородке.

Снимите верхнюю переднюю перегородку и отложите её в сторону.

Внимательно запомните путь ремня перед продолжением.

Будьте осторожны при выполнении этой операции! Натяжной рычаг находится под пружинным натяжением и может защемить вас или повредить переключатель ремня, если рычаг резким движением опустится.

Поднимите натяжной рычаг (металлическая перевёрнутая «Г»), чтобы ослабить натяжение приводного ремня.

Снимите ремень с шкива двигателя.

Осторожно опустите натяжной рычаг, пока он не станет параллелен полу сушилки.

При сборке снова ориентируйтесь по вашим заметкам или по схеме пути ремня, чтобы продеть приводной ремень.

Удалите винты, фиксирующие нижнюю переднюю перегородку.

Поддерживая барабан, снимите нижнюю переднюю перегородку с крючков на шасси.

Опустите перегородку примерно на 2 дюйма, чтобы освободить ролики барабана, заправленные под барабан.

Поддерживая барабан, снимите нижнюю переднюю перегородку.

При сборке наклоните перегородку вправо, чтобы ролики попали под выступ на передней части барабана. Как только барабан встанет на ролики, можно вернуть перегородку в вертикальное положение.

Используйте ремень, чтобы приподнять барабан на несколько дюймов.

Выверните барабан через переднюю часть сушилки.

Отметьте, какой конец барабана обращён к передней части.

Если ремень порвётся, встаньте перед барабаном и просуньте в него руки. Поднимите и протяните его через переднее отверстие корпуса машины. Желательно, чтобы вам помог кто-то ещё.

При установке нижней передней перегородки убедитесь, что барабан снова сел на ролики. Действуйте спокойно и не применяйте силу.

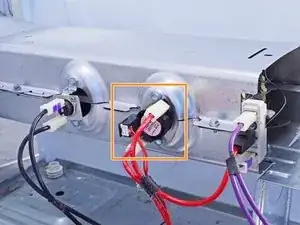

В следующих шагах показано, как проверить и заменить термостат предельного нагрева/входной термистор.

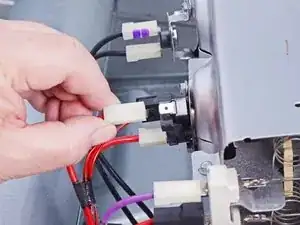

Снимите штыревые клеммы, потянув их прямо, чтобы отключить часть термостата предельного нагрева в составе термостата/термистора.

При отсоединении захватывайте клеммы, а не провод.

Если проверка термостата предельного нагрева вам не нужна, пропустите этот шаг.

Для этого шага потребуется мультиметр. Если вы не знакомы с его использованием, здесь руководство, которое поможет вам.

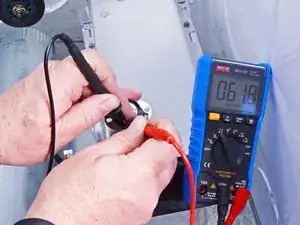

С отключённым термостатом предельного нагрева проверьте его на наличие непрерывности. При комнатной температуре он должен показывать непрерывность (менее 1 Ω).

Если показывает OL или любое значение выше 1 Ω, замените его.

Если у вашего термостата предельного нагрева нет этого термистора, пропустите этот шаг.

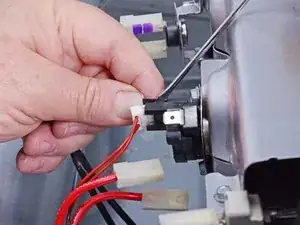

Освободите разъём входного термистора, подняв чёрную блокировочную язычок маленькой плоской отвёрткой или лопаткой.

Блокировочная язычок хрупкая, поэтому поднимайте её только немного, чтобы освободить разъём. При отсоединении захватывайте разъём, а не провода.

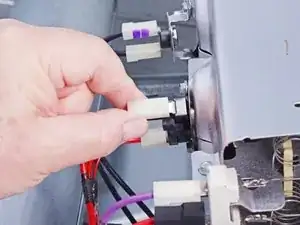

После освобождения вытяните разъём прямо, чтобы отключить входной термистор.

Снимите листовые винты, фиксирующие термостат предельного нагрева/входной термистор.

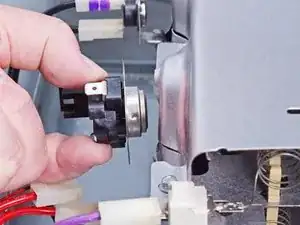

Выньте блок, потянув его прямо из монтажного отверстия.

Если у вашего термостата предельного нагрева нет присоединённого термистора, следующий шаг можно пропустить.

Запомните ориентацию для последующей сборки.

Этот шаг показывает, как проверить входной термистор. Если вам нужно только заменить термостат предельного нагрева или входной термистор, этот шаг можно пропустить.

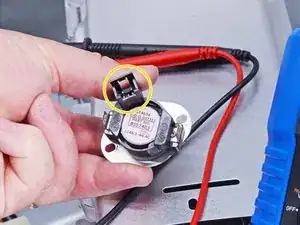

Сняв термистор с корпуса нагревателя, измерьте сопротивление мультиметром между двумя маленькими контактами.

Значения сопротивления этого компонента могут варьироваться. Вы можете найти техническую инструкцию в шасси сушилки, чтобы узнать требуемое значение.

Если устройство показывает значение за пределами допустимого диапазона, замените его.
