Замена ремня привода сушильной машины Whirlpool

Прежде чем начинать ремонт, отключите сушильную машину от сети.

Ваш шнур питания может иметь четыре контакта вместо трех. Дополнительный контакт — это заземление.

В ходе этого руководства следите за каждым винтом и устанавливайте его обратно точно в то место, откуда он был снят.

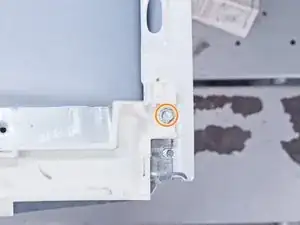

Используйте головку для гаек, чтобы открутить винты, крепящие верхнюю панель к заднему кронштейну.

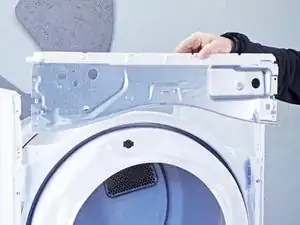

Схватитесь за верх и сдвиньте его на 1,25-2,5 см в сторону задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить ее от шасси.

Снимите верхнюю панель с машины.

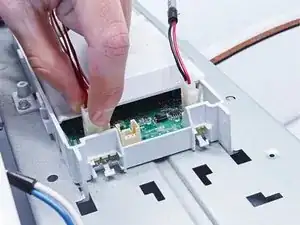

Отключите кабель панели управления от основной платы.

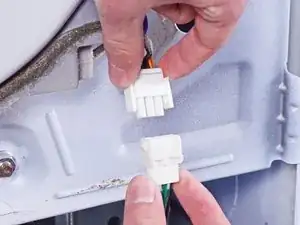

Отключите соединитель лампочки барабана.

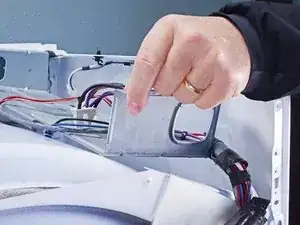

Уберите винты, крепящие панель управления.

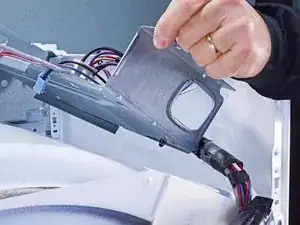

Поднимите панель управления и наклоните ее от шасси, чтобы снять ее.

Убедитесь, что провод проходит через отверстие в шасси.

Во время сборки пропустите провод через его правильное отверстие перед установкой панели управления обратно.

Используйте маленькую плоскую отвёртку или лопатку, чтобы открыть защелки на обеих сторонах разъема переключателя двери.

Отключите разъем.

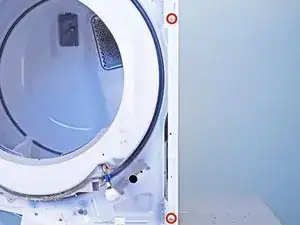

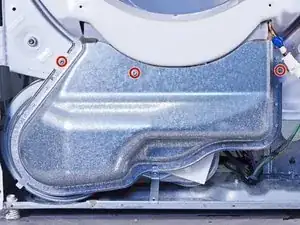

Удалите винты из верхней передней панели.

Наклоните машину назад и поддержите ее надежно или пусть друг держит ее.

Удалите винты на нижнем крае панели.

Уберите винты в области двери под отверстием барабана.

Панель тяжелая и неудобная. Вам может понадобиться помощь друга на этом этапе.

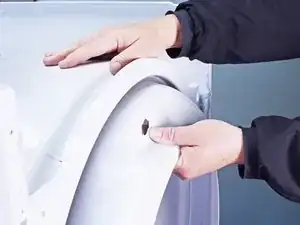

Отведите нижнюю часть панели от шасси на два-три дюйма.

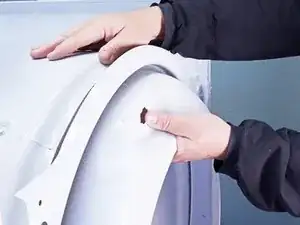

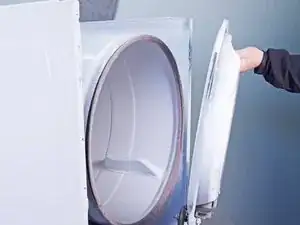

Поднимите переднюю панель с маленьких зацепов на шасси, близко к верхней части панели, и снимите ее.

Убедитесь, что вы не повредили проводку переключателя двери, когда снимаете панель.

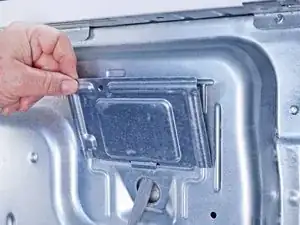

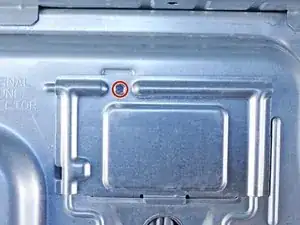

Снимите винт крепления крышки.

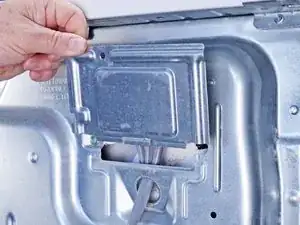

Уберите крышку.

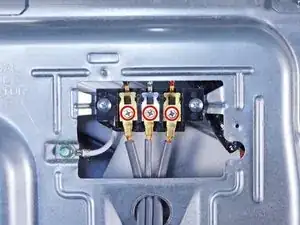

Уберите винты, крепящие кабели.

При необходимости пометьте кабели постоянным маркером и сделайте снимок или нарисуйте схему.

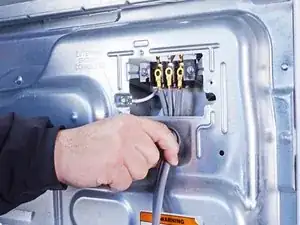

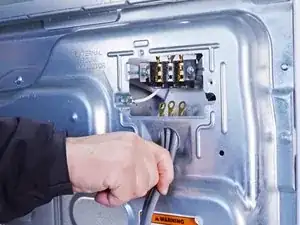

Осторожно проведите шнур через круглое отверстие.

Убедитесь, что вы правильно подключаете соединения при сборке.

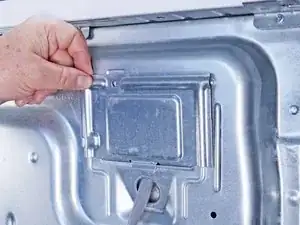

Снимите зеленый заземляющий винт.

Уберите винты блока зажимов шнура.

Переместите блок зажимов шнура за заднюю панель.

Уберите винты задней панели.

В ходе этого руководства следите за каждым винтом и устанавливайте его обратно точно в то место, откуда он был снят.

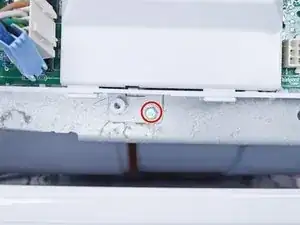

Удалите винт, крепящий кронштейн основной платы к шасси.

Уберите винты с верхней задней части машины.

Надевайте перчатки перед тем, как продолжить, так как задняя панель острая.

Поднимите панель на около 1,5 см и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

Во время сборки выполните следующее:

Убедитесь, что вентиляционная труба вставлена в соединительный элемент на панели.

Убедитесь, что вкладки внизу выровнены с нижним краем шасси.

Разместите панель так, чтобы ее отверстия для винтов совпадали с шасси.

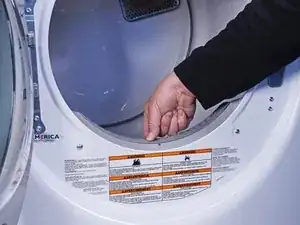

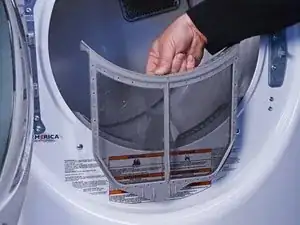

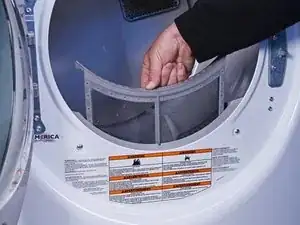

Поднимите фильтр от шерсти вверх из слота для фильтра, чтобы снять его.

Эти фотографии показывают переднюю панель на месте, но процедура такая же, если передняя панель уже снята.

Снимите крепежные винты, удерживающие корпус фильтра для шерсти.

Вытащите корпус фильтра наружу из шасси и вниз, чтобы снять его.

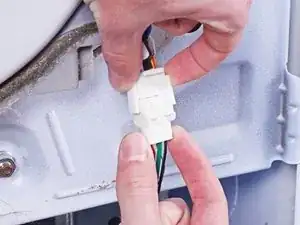

Сожмите замковые вкладки на разъёме датчика влажности.

Отключите разъём.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и позиции крепления основной платы на вашем устройстве.

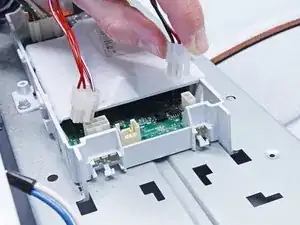

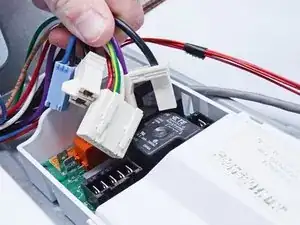

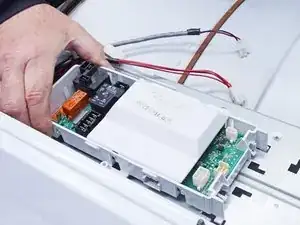

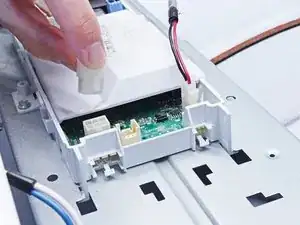

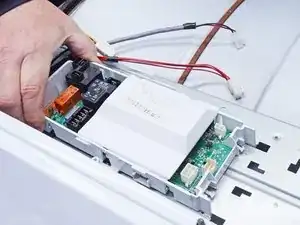

Отключите все разъёмы на передней половине основной платы.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и позиции крепления основной платы на вашем устройстве.

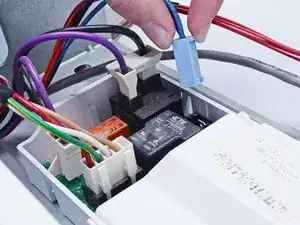

Отключите все разъёмы с задней половины основной платы.

Снимите винт из листового металла, который удерживает основную плату на креплении основной платы.

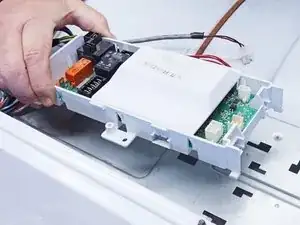

Поднимите задний угол основной платы, ближайший к боковым стенкам шасси.

Вам нужно освободить замковую вкладку на стороне основной платы.

Сдвиньте основную плату к передней части сушилки, чтобы освободить вкладки, удерживающие её на креплении основной платы.

Снимите основную плату с крепления основной платы.

Снимите винт из листового металла, удерживающий крепление основной платы.

Снимите крепление основной платы с шасси и поверните его так, чтобы нижняя часть была видна.

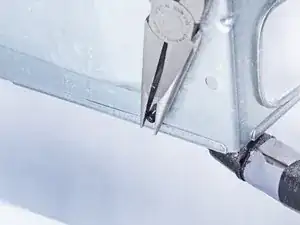

С помощью длинных плоскогубцев с зажимом, сожмите замковые крылья зажима для проводки.

Отделите проводку от крепления основной платы и снимите крепление основной платы.

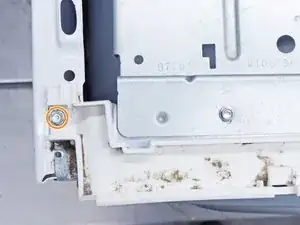

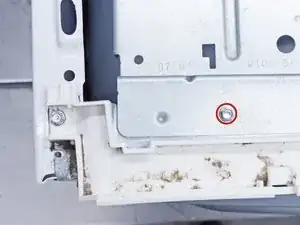

Снимите винты, удерживающие верхний передний перегородку к передней части шасси.

Снимите винты из листового металла, удерживающие верхнюю пластиковую часть к верхнему переднему перегородке.

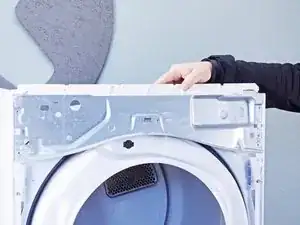

Снимите верхний передний перегородку и отложите его в сторону.

Внимательно отметьте путь ремня перед продолжением.

Будьте осторожны во время этой процедуры! Упорное плечо находится под натяжением пружины и может зажать вас или повредить переключатель ремня, если плечо позволить резко опуститься.

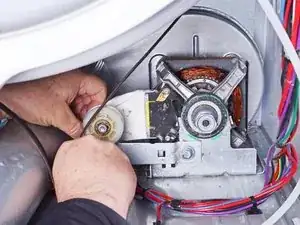

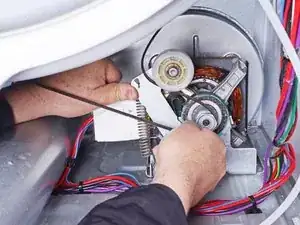

Поднимите упорное плечо (металлическое «L» вверх дном), чтобы ослабить натяжение на приводном ремне.

Снимите ремень с шкива мотора.

Осторожно опустите упорное плечо, пока оно не станет параллельно полу сушилки.

Во время сборки обратитесь к вашим записям или ссылке на путь ремня, чтобы повторно продеть приводной ремень.

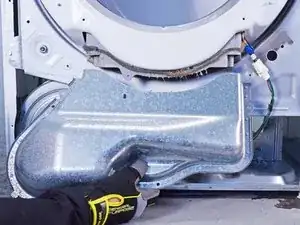

Снимите винты, удерживающие нижний передний перегородку.

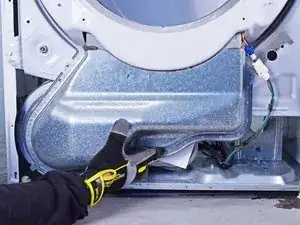

Поддерживая барабан, поднимите нижний передний перегородку с крючков на шасси.

Опустите переднюю панель на 5 см, чтобы освободить барабанные ролики, зажатые под барабаном.

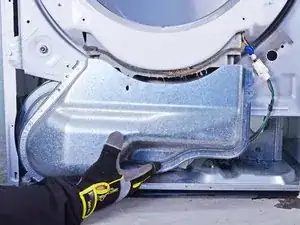

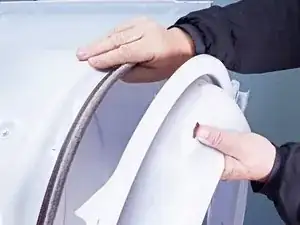

Поддерживая барабан, снимите нижнюю переднюю панель.

При сборке наклоните панель вправо, чтобы установить ролики под край спереди барабана. Как только барабан будет на роликах, вы сможете переместить панель в вертикальное положение.

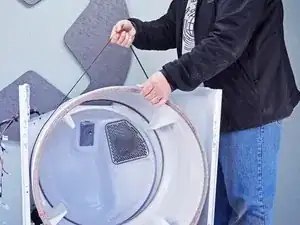

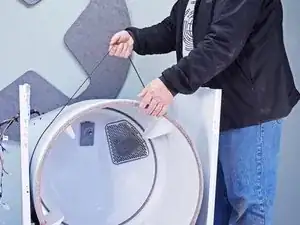

Используйте ремень, чтобы приподнять барабан на несколько сантиметров.

Поворачивайте барабан из передней части сушилки.

Обратите внимание, какой стороной барабан обращён к фронту.

Если ремень сломан, встаньте перед барабаном и просуньте руки внутрь. Поднимите его и вытащите через переднее отверстие машины. Лучше, если кто-то поможет вам с этим.

Убедитесь, что барабан снова стоит на роликах при установке нижней передней панели. Не спешите и не заставляйте его.

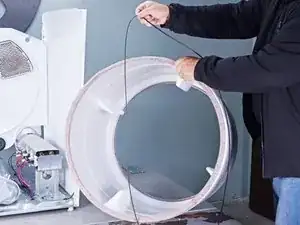

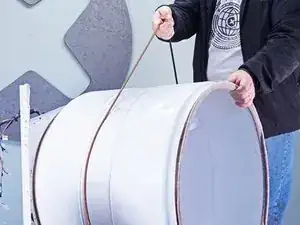

Снимите ремень с барабана.

Не допускайте, чтобы ремень касался земли, если нужно будет установить его снова, так как это может его повредить.

При сборке убедитесь, что гладкая сторона ремня обращена наружу, а профилированная сторона ремня соприкасается с барабаном.

При установке ремень должен плотно прилегать к барабану.
