Проверка и замена переключателя ремня сушильной машины Whirlpool

Перед началом ремонта отключите сушильную машину от питания.

Ваша электрическая вилка может иметь четыре контакта вместо трёх. Дополнительный контакт — заземление.

В ходе этого руководства храните и помечайте каждый винт и устанавливайте его обратно именно в то место, откуда он был вынут.

Используйте вороток‑головку, чтобы снять винты, крепящие верхнюю панель к заднему кронштейну панели.

Возьмитесь за верхнюю панель и сдвиньте её на 1/2–1 дюйма в сторону задней части корпуса.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём подсветки барабана.

Снимите винты, фиксирующие панель управления.

Поднимите панель управления и откиньте её от шасси, чтобы снять.

Проследите, чтобы кабель прошёл через отверстие в шасси.

При сборке проденьте кабель через его отверстие прежде чем устанавливать панель управления.

Используйте маленькую плоскую отвёртку или лопаточку, чтобы отщёлкнуть с обеих сторон разъём дверного переключателя.

Отсоедините разъём.

Снимите винты металлической верхней передней панели.

Наклоните машину назад и надёжно зафиксируйте или попросите помощника удерживать её.

Снимите винты с нижнего края панели.

Снимите винты внутри дверного проёма под открытием барабана.

Панель тяжёлая и громоздкая. Возможно, вам понадобится помощь.

Оттяните нижнюю часть панели от шасси примерно на два–три дюйма.

Снимите переднюю панель, приподняв её со штатных защёлок на шасси в верхней части панели.

Убедитесь, что вы не зацепили жгут проводов дверного переключателя при снятии панели.

Снимите винт крышки защитной пластины.

Снимите защитную пластину.

Снимите винты, фиксирующие кабели шнура питания.

При необходимости пометьте кабели перманентным маркером и сделайте фото или схему подключения.

Осторожно протяните шнур через круглое отверстие.

При сборке убедитесь, что вы правильно восстановили соединения.

Снимите зелёный заземляющий винт.

Снимите винты клеммного блока шнура питания.

Отодвиньте клеммный блок шнура за заднюю панель.

Снимите винты задней панели.

В ходе этого руководства храните и помечайте каждый винт и устанавливайте его обратно именно в то место, откуда он был вынут.

Снимите винт, закрепляющий кронштейн основной платы на корпусе.

Удалите винты с верхней задней части машины.

Наденьте перчатки перед продолжением работы — задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба установлена в обойму на панели.

Убедитесь, что защёлки внизу выровнены с нижним ободом корпуса.

Расположите панель так, чтобы её посадочные отверстия совпадали с корпусом.

Вытащите фильтр от ворса вверх из его посадочного отверстия для удаления.

На этих фото передняя панель установлена на месте, но процедура та же, если передняя панель уже снята.

Снимите крепёжные винты, удерживающие корпус фильтра от ворса.

Выдвиньте корпус фильтра из корпуса и опустите его вниз для снятия.

Сожмите защёлки на разъёме датчика влажности.

Отключите разъём.

Маркируйте, фотографируйте или сделайте схему расположения разъёмов и положения кронштейна основной платы на вашем аппарате.

Отключите все разъёмы на передней половине основной платы.

Маркируйте, фотографируйте или сделайте схему расположения разъёмов и положения кронштейна основной платы на вашем аппарате.

Отключите все разъёмы от задней половины основной платы.

Снимите листовой винт, удерживающий основную плату на кронштейне основной платы.

Поднимите задний угол основной платы, ближайший к боковым стенкам корпуса.

Вам нужно освободить защёлку на боковой стороне основной платы.

Сдвиньте основную плату к передней части сушилки, чтобы освободить защёлки, фиксирующие её на кронштейне основной платы.

Снимите основную плату с кронштейна основной платы.

Снимите листовой винт, удерживающий кронштейн основной платы.

Снимите кронштейн основной платы с корпуса и переверните его так, чтобы была видна нижняя часть.

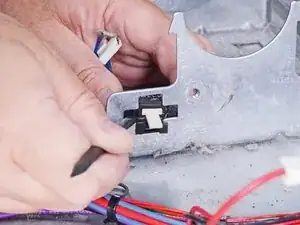

С помощью длинногубцев или разводного ключа сожмите защёлки крепления жгута.

Отсоедините жгут от кронштейна основной платы и снимите кронштейн основной платы.

Снимите винты, фиксирующие верхнюю переднюю панель корпуса к передней части корпуса.

Снимите листовые винты, фиксирующие верхнюю пластиковую часть к верхней передней панели.

Снимите верхнюю переднюю панель и отложите её в сторону.

Внимательно запомните путь ремня перед продолжением.

Будьте осторожны при выполнении этой процедуры! Натяжной рычаг находится под пружинным напряжением и может защемить вас или повредить переключатель ремня, если рычаг резко опустится.

Поднимите натяжной рычаг (металлическую перевёрнутую «Г»), чтобы снять напряжение с приводного ремня.

Снимите ремень с шкива двигателя.

Осторожно опустите натяжной рычаг до положения параллельно полу сушилки.

При сборке руководствуйтесь вашими заметками или схемой траектории ремня, чтобы заново продеть приводной ремень.

Снимите винты, фиксирующие нижнюю переднюю панель.

Поддерживая барабан, снимите нижнюю переднюю перегородку с крючков на шасси.

Опустите перегородку примерно на 5 см, чтобы освободить ролики барабана, размещённые под барабаном.

Поддерживая барабан, снимите нижнюю переднюю перегородку.

При сборке наклоните перегородку вправо, чтобы ролики попали под выступ на передней части барабана. Как только барабан ляжет на ролики, можно вернуть перегородку в вертикальное положение.

Используйте ремень, чтобы приподнять барабан на несколько сантиметров.

Выверните барабан через переднюю часть сушилки.

Обратите внимание, какой конец барабана обращён к передней части.

Если ремень порван, встаньте перед барабаном и просуньте руки внутрь него. Поднимите и вытяните барабан через переднее отверстие машины. Желательно, чтобы кто‑то помог вам.

Убедитесь, что при повторной установке нижней передней перегородки барабан снова сел на ролики. Действуйте внимательно и не применяйте силу.

Крышка вентилятора — это круглая пластина, служащая входным отверстием для вентилятора.

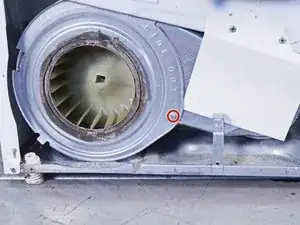

Ослабьте винт крышки вентилятора.

Слегка приподнимите крышку вентилятора и сдвиньте её, чтобы освободить защёлки, удерживающие её на месте.

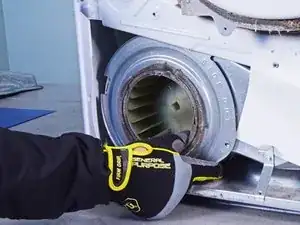

Снимите крышку вентилятора.

На фотографиях нижняя передняя перегородка установлена. Перегородка не влияет на снятие и установку крышки вентилятора.

Перейдите к задней части машины, чтобы получить доступ к ведущему валу.

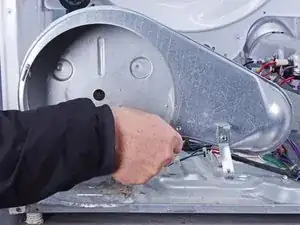

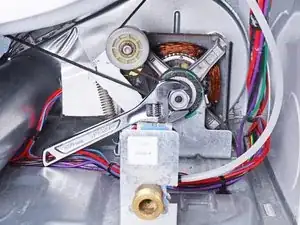

Держите ведущий вал гаечным ключом с регулируемым захватом за шестигранную часть шкива привода барабана.

Резьба на рабочем колесе вентилятора — левая. Ключ следует установить слева от шкива, чтобы предотвратить его самопроизвольное вращение против часовой стрелки.

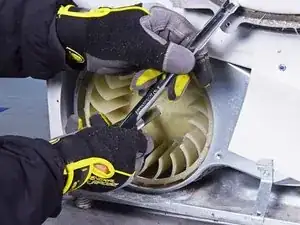

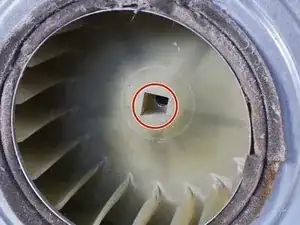

Используйте трещотку с удлинителем и без головки, чтобы вставить её в квадратное отверстие на рабочем колесе вентилятора.

Поворачивайте колесо по часовой стрелке (вправо), чтобы ослабить его достаточно, чтобы снять вручную.

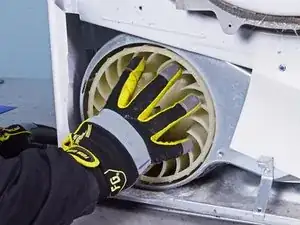

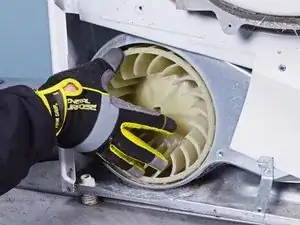

Поверните рабочее колесо вентилятора по часовой стрелке вручную, пока оно не освободится от вала мотора.

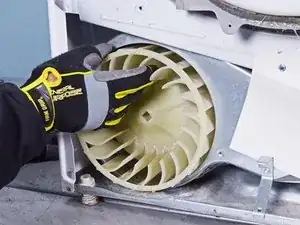

Снимите колесо из корпуса вентилятора.

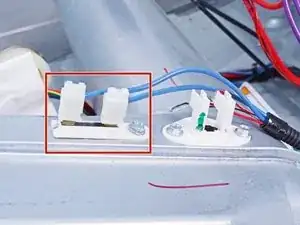

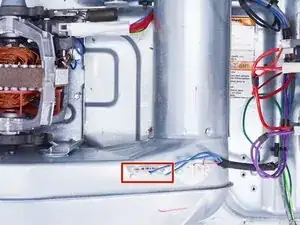

На этом шаге показано расположение и внешний вид термопредохранителя.

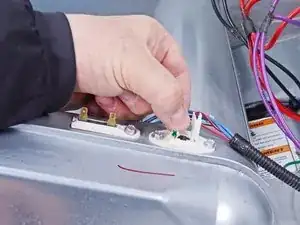

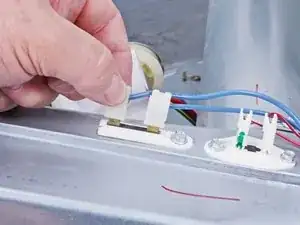

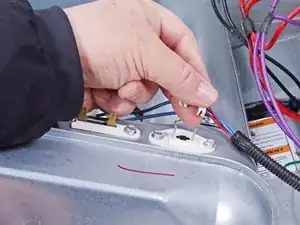

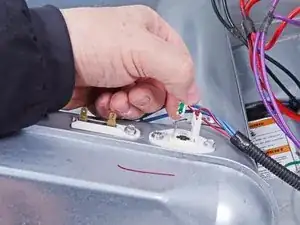

Отключите два наконечника «лапка», подключённых к термопредохранителю.

Всегда снимайте провода, тянув за наконечник, а не за провод.

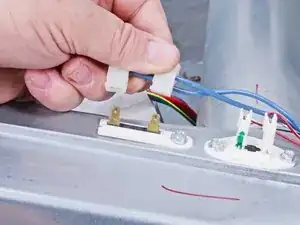

Отключите два наконечника «лапка», подключённых к термистору на выходе.

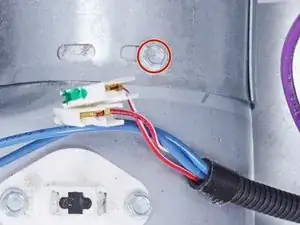

Удалите листовой винт, фиксирующий вентиляционную трубу к корпусу вентилятора.

Сдвиньте вентиляционную трубу к задней части сушилки, чтобы освободить её от корпуса вентилятора, и снимите.

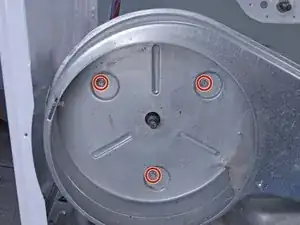

Удалите листовые винты, фиксирующие корпус вентилятора.

Сдвиньте корпус вентилятора к передней части сушилки на 2–5 см, чтобы освободить вал мотора.

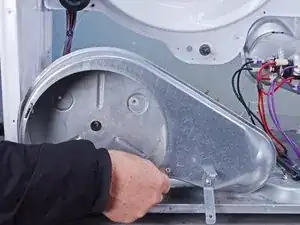

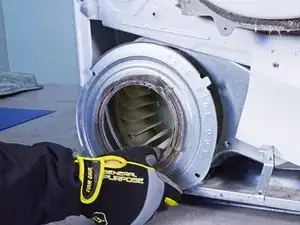

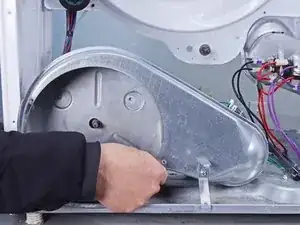

Поднимите корпус вентилятора вверх и выньте его.

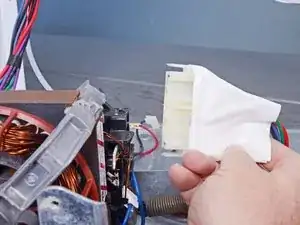

Используйте плоскую отвёртку или лопаточку, чтобы приподнять фиксирующие зажимы разъёма.

Отключите разъём, потянув его прямо.

При отключении держите разъём, а не провода.

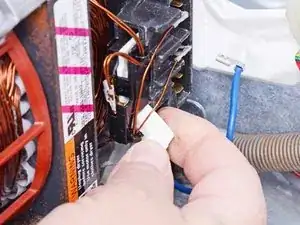

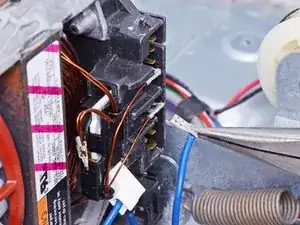

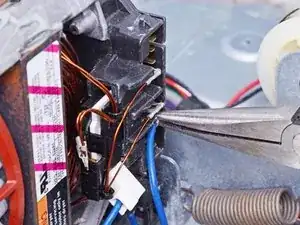

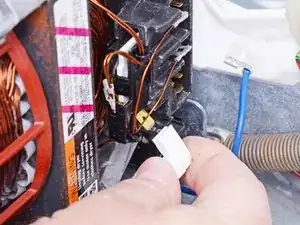

Используйте длинногубцы, чтобы отключить первый провод от переключателя ремня.

При отключении держите разъём, а не провод.

Третья фотография поможет при сборке.

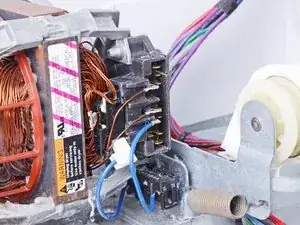

Отключите второй провод от переключателя ремня.

Этот шаг показывает, как проверить ременной выключатель; для этого потребуется мультиметр. Если вы не знакомы с его использованием, здесь есть руководство, которое поможет вам.

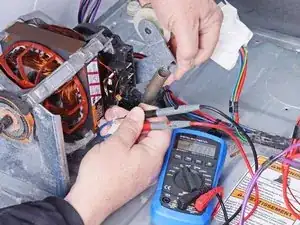

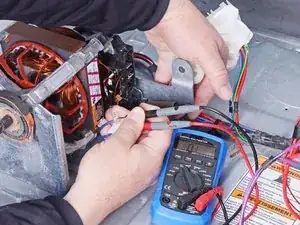

Проверьте непрерывность между проводами выключателя ремня, когда рычаг нажимного ролика опущен.

Мультиметр должен показывать разрыв цепи (OL).

Далее проверьте, показывает ли ременной выключатель непрерывность при поднятом рычаге нажимного ролика.

Мультиметр должен показывать значение меньше 1 Ω.

Если выключатель не проходит один из этих тестов, замените его. Перейдите к следующему шагу.

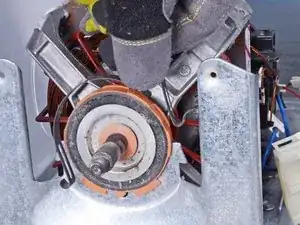

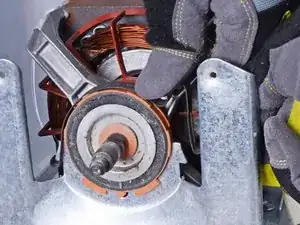

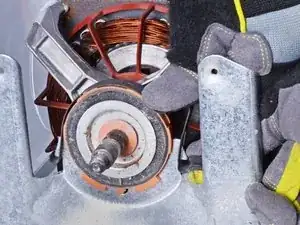

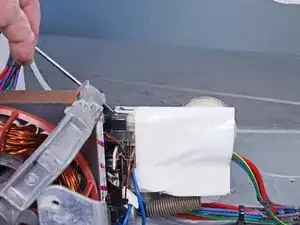

Одной рукой нажмите на выступ фиксатора мотора. Это должно облегчить отсоединение защёлки от крепления рамы двигателя.

Сохраняя нажатие вниз, другой рукой отсоедините защёлку от крепления рамы двигателя.

Ваш двигатель может быть закреплён иначе, но принцип тот же.

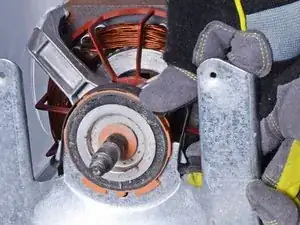

Снимите фиксатор мотора с двигателя и удалите его.

Повторите последние два шага для другой защёлки мотора.

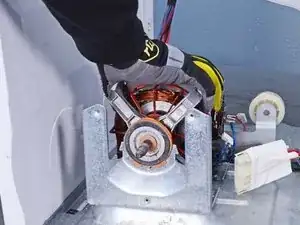

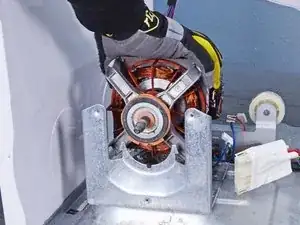

Поднимите двигатель из крепления и выньте его.

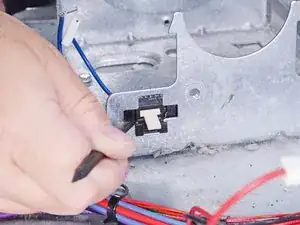

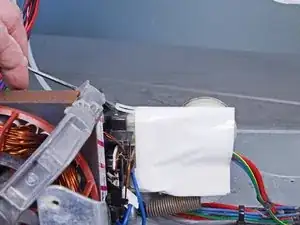

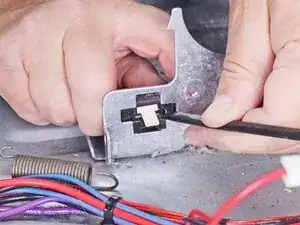

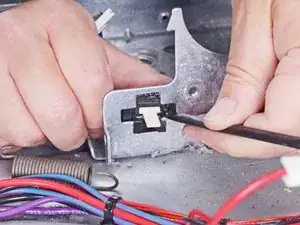

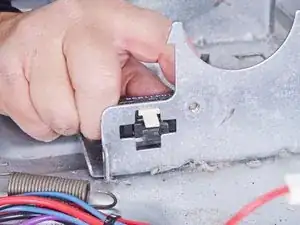

Используйте лопатка‑отвертку или небольшую плоскую отвертку, чтобы надавить на первую фиксирующую защёлку ременного выключателя.

Поверните ременной выключатель незначительно, чтобы удержать защёлку в освобождённом положении.

Ваш ременной выключатель может быть установлен немного иначе. На некоторых сушилках выключатель закреплён двумя винтами.

Повторите предыдущий шаг для другой фиксирующей защёлки.

Это позволит вам сдвинуть выключатель вверх.

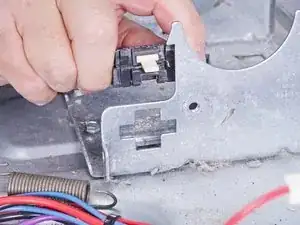

Поднимите ременной выключатель из его посадочного места в корпусе и удалите его.
