Замена опорного рычага натяжителя сушилки Whirlpool
Используйте это руководство, чтобы заменить опорный рычаг натяжителя на вашей сушилке Whirlpool.

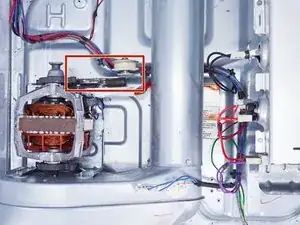

Опорный рычаг поддерживает направляющий шкив натяжителя на валу, закреплённом в рычаге. Этот шкив создаёт натяжение приводного ремня с помощью пружины опорного рычага.
Если направляющий шкив вышел из строя, возможно, потребуется заменить вал шкива, который установлен на опорном рычаге. В этом случае проще приобрести предварительно собранный узел и заменить оба компонента одновременно. Отказ любого из этих компонентов приведёт к неправильному вращению барабана или к обрыву приводного ремня.
Это руководство подходит для большинства сушилок Whirlpool. Руководство написано на примере модели сушилки WED87HED. Если у вас другая модель, возможны незначительные различия в разборке, но общий процесс ремонта будет таким же.
Шаг 1
Перед началом ремонта отключите сушилку от электросети.
Шнур питания может иметь четыре контакта вместо трёх. Дополнительный контакт — это заземление.
Шаг 2
На протяжении всего руководства отмечайте каждую винт и устанавливайте его обратно точно туда, откуда он был снят.
Используйте вороток с насадкой-гайкой, чтобы снять винты, фиксирующие верхнюю панель к кронштейну задней панели.
Шаг 3
Схватите верхнюю панель и сдвиньте её на 1/2–1 дюйма в сторону задней части машины.
Шаг 4
Поднимите верхнюю панель вверх, чтобы отсоединить её от шасси.
Снимите верхнюю панель с машины.
Шаг 5
Снимите винт крышки защитного щитка.
Шаг 6
Снимите крышку защитного щитка.
Шаг 7
Снимите винты, фиксирующие клеммы шнура питания.
При необходимости пометьте провода перманентным маркером и сделайте фотографию или схему подключения.
Шаг 8
Аккуратно протяните шнур через круглое отверстие вниз.
Убедитесь, что вы правильно подключите контакты при сборке.
Шаг 9
Снимите зелёный заземляющий винт.
Снимите винты клеммного блока шнура.
Шаг 10
Отведите клеммный блок шнура за заднюю панель.
Шаг 11
Снимите винты задней панели.
На протяжении всего руководства отмечайте каждую винт и устанавливайте его обратно точно туда, откуда он был снят.
Шаг 12
Снимите винт, удерживающий кронштейн основной платы на шасси.
Снимите винты с верхней задней части машины.
Шаг 13
Наденьте перчатки перед продолжением, так как задняя панель острая.
Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от воздуховода.
Сдвиньте панель с воздуховода и снимите её.
Шаг 14
При сборке выполните следующие действия:
Убедитесь, что воздуховод вставлен в горловину панели.
Убедитесь, что защёлки внизу выровнены с нижним ободом шасси.
Расположите панель так, чтобы её отверстия под винты совпали с шасси.
Шаг 15

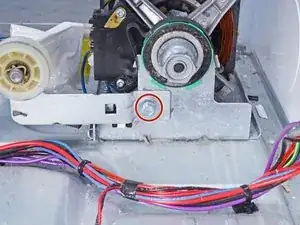

Снимите болт, фиксирующий опорный рычаг натяжителя к раме двигателя.
Шаг 16

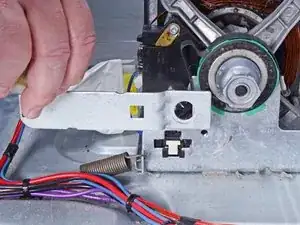

Сдвиньте опорный рычаг в сторону корпуса сушилки, чтобы отцепить пружину натяжения натяжителя от рычага.

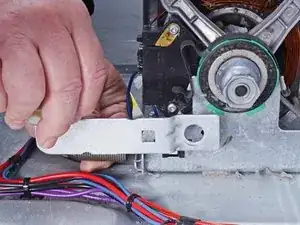

Снимите опорный рычаг натяжителя.

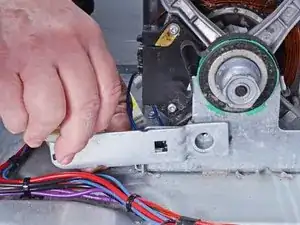

При сборке обязательно заново прикрепите пружину перед закреплением рычага.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Ремонт пошёл не по плану? Обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
