Замена узла роликов барабана сушильной машины Whirlpool

Перед началом ремонта отключите сушильную машину от сети.

Ваша силовая вилка может иметь четыре штыря вместо трёх. Дополнительный штырь — это заземление.

В ходе этого руководства отслеживайте каждую винт и устанавливайте его обратно ровно на то место, откуда вы его сняли.

С помощью головки-ключа снимите винты, фиксирующие верхнюю панель к заднему кронштейну панели.

Возьмитесь за верхнюю панель и сдвиньте её на 1/2–1 дюйма (1,25–2,5 см) в сторону задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отсоедините разъём освещения барабана.

Снимите винты, фиксирующие панель управления.

Поднимите панель управления и откиньте её от шасси, чтобы снять.

Проследите, чтобы протянуть кабель через отверстие в шасси.

При сборке протяните кабель через соответствующее отверстие перед установкой панели управления обратно.

Используйте маленькую плоскую отвертку или медиатор, чтобы отщёлкнуть обе стороны разъёма дверного выключателя.

Отсоедините разъём.

Снимите винты с верхней передней панели из листового металла.

Наклоните машину назад и надежно зафиксируйте её кирпичом или попросите помощника удерживать.

Снимите винты из листового металла по нижнему краю панели.

Снимите винты внутри дверного проёма под отверстием барабана.

Панель тяжёлая и неудобная. Возможно, вам понадобится помощь при выполнении этого шага.

Оттяните нижнюю часть панели от шасси примерно на два-три дюйма (5–7,5 см).

Снимите переднюю панель, приподняв её с маленьких защёлок на шасси возле верхней части панели, и удалите её.

Убедитесь, что вы не зацепили жгут проводов дверного выключателя при снятии панели.

Снимите винт крышки.

Снимите крышку.

Снимите винты, фиксирующие шнур питания.

При необходимости пометьте кабели перманентным маркером и сделайте фотографию или нарисуйте схему.

Осторожно протяните шнур питания вниз через круглое отверстие.

Убедитесь, что при сборке вы правильно восстановите соединения.

Снимите зелёный винт заземления.

Снимите винты клеммного блока шнура питания.

Переместите клеммный блок шнура за заднюю панель.

Снимите винты задней панели.

В ходе этого руководства отслеживайте каждую винт и устанавливайте его обратно ровно на то место, откуда вы его сняли.

Удалите винт, удерживающий кронштейн платы управления на шасси.

Удалите винты с верхней задней части машины.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в фланец на панели.

Убедитесь, что защёлки внизу выровнены по нижнему краю шасси.

Расположите панель так, чтобы её крепёжные отверстия совпадали с отверстиями на шасси.

Вытащите фильтр от ворса из его посадочного гнезда, чтобы снять его.

На этих фотографиях передняя панель установлена, но процедура такая же, если передняя панель уже снята.

Снимите монтажные винты, удерживающие корпус фильтра от ворса.

Выдвиньте корпус фильтра наружу от шасси и опустите вниз, чтобы снять его.

Сожмите фиксирующие защёлки на разъёме датчика влажности.

Отсоедините разъём.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна платы управления на вашем устройстве.

Отсоедините все разъёмы на передней половине платы управления.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна платы управления на вашем устройстве.

Отсоедините все разъёмы от задней половины платы управления.

Удалите листовой винт, который удерживает плату управления на кронштейне платы управления.

Поднимите задний угол платы управления, ближайший к боковым стенкам шасси.

Вам нужно освободить защёлку на стороне платы управления.

Сдвиньте плату управления к передней части сушилки, чтобы освободить защёлки, фиксирующие её в кронштейне платы управления.

Снимите плату управления с кронштейна платы управления.

Удалите листовой винт, удерживающий кронштейн платы управления.

Снимите кронштейн платы управления с шасси и переверните его так, чтобы была видна нижняя сторона.

С помощью узкогубцев или ключа-щёлки сожмите фиксирующие крылья зажима держателя жгута проводов.

Отделите жгут от кронштейна платы управления и снимите кронштейн платы управления.

Снимите винты, которые крепят верхнюю переднюю перегородку к передней части шасси.

Удалите листовые винты, удерживающие верхнюю пластиковую часть к верхней передней перегородке.

Снимите верхнюю переднюю перегородку и отложите её в сторону.

Внимательно запомните путь ремня перед продолжением.

Будьте осторожны при выполнении этой процедуры! Натяжной рычаг находится под пружинным напряжением и может защемить вас или повредить переключатель ремня, если рычаг резко опустится.

Поднимите натяжной рычаг (металлическую перевёрнутую «Г»), чтобы ослабить натяжение приводного ремня.

Снимите ремень с шкива двигателя.

Осторожно опустите натяжной рычаг, пока он не ляжет параллельно полу сушилки.

При сборке снова ориентируйтесь по вашим заметкам или по схеме пути ремня, чтобы протянуть приводной ремень.

Удалите винты, удерживающие нижнюю переднюю перегородку.

Поддерживая барабан, снимите нижнюю переднюю перегородку с крючков на шасси.

Опустите перегородку примерно на 5 см, чтобы освободить вальцы барабана, скрытые под барабаном.

Поддерживая барабан, снимите нижнюю переднюю перегородку.

При сборке наклоните перегородку вправо, чтобы вальцы оказались под кромкой передней части барабана. Как только барабан встанет на вальцы, можно вернуть перегородку в вертикальное положение.

Используйте ремень, чтобы поднять барабан на несколько сантиметров.

Выведите барабан через переднюю часть сушилки.

Обратите внимание, какой конец барабана обращён к передней части.

Если ремень порван, встаньте перед барабаном и просуньте руки внутрь. Поднимите его и вытяните через переднее отверстие корпуса. Желательно, чтобы кто-то помог Вам с этим.

При повторной установке нижней передней перегородки убедитесь, что барабан снова встал на вальцы. Действуйте спокойно и не применяйте силу.

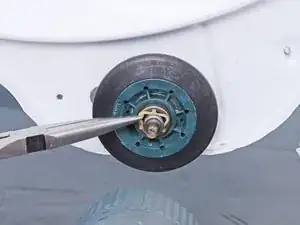

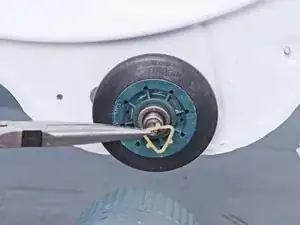

Используйте длинногубцы с узкими губками, чтобы снять треугольную пластиковую фиксирующую клипсу.

Иногда эти клипсы отскакивают и улетают, поэтому держите клипсу крепко.

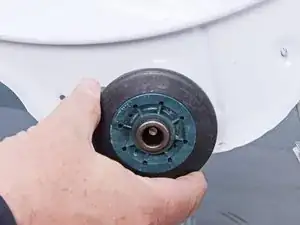

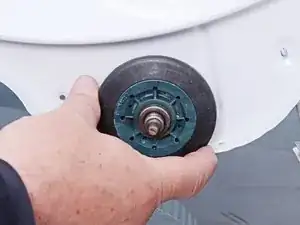

Сдвиньте узел вальца с монтажного вала вальца.

Повторите последние два шага для каждого опорного вальца барабана сушилки.

Если какой‑либо из валов повреждён (Вы можете увидеть и почувствовать канавку ногтем или кончиком пальца), переходите к следующему шагу.

Используйте рожковый ключ или торцевой ключ, чтобы ослабить гайку, удерживающую вал на шасси.

Ударный драйвер с 1/2‑дюймовым приводом и ударной головкой может помочь ослабить заржавевшую гайку.

Если вал застрял, нанесите проникающее масло, чтобы помочь его освободить.

Если вал проворачивается при попытке ослабить крепёжную гайку, зажмите вал тисками‑зажимом.

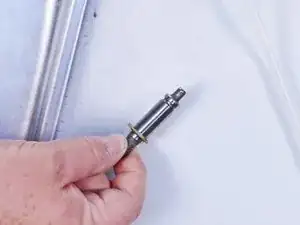

Снимите вал опорного вальца барабана.

Повторите последние два шага для каждого повреждённого вала опорного вальца барабана.
