Замена основной платы сушильной машины Whirlpool Duet WED9200SQ1
Если сушильная машина Whirlpool Duet, модель WED9200SQ1, перестала работать, возможно, неисправна плата управления и требует замены. В этом руководстве пошагово описан процесс замены неисправной платы. Основная плата является важной частью электрической системы сушильной машины и отвечает за распределение питания на различные компоненты для безопасной и эффективной работы. Перед началом ремонта необходимо отключить сушильную машину от сети, чтобы избежать поражения электрическим током. Используйте антистатические инструменты, чтобы защитить электронные компоненты сушильной машины от повреждения статическим электричеством.
Шаг 1
Перед началом ремонта необходимо отключить сушильную машину от сети во избежание поражения электрическим током.

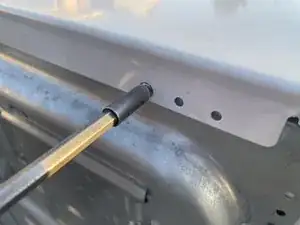

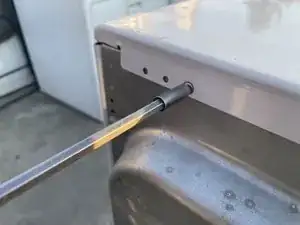

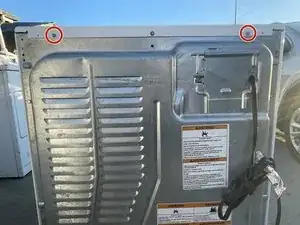

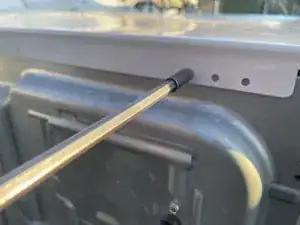

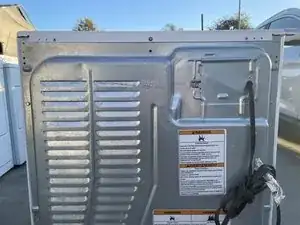

Отвинтите две винта длиной 6,3 мм на верхней задней панели сушильной машины с помощью отвёртки Torx T5.
Шаг 2

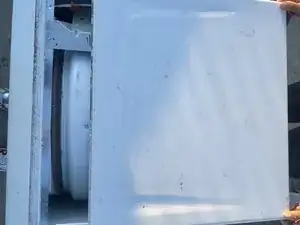

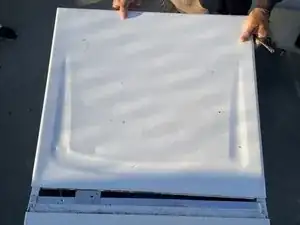

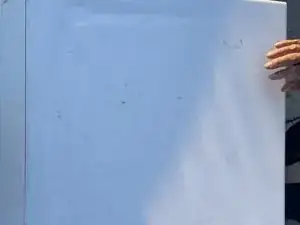

Снимите верхнюю крышку сушильной машины, чтобы получить доступ к внутренним компонентам.

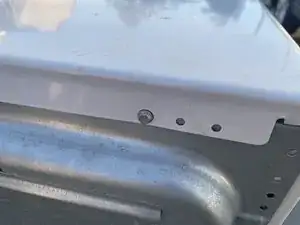

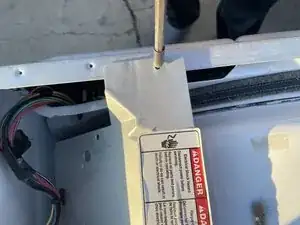

Отвинтите два винта длиной 6,3 мм с помощью отвёртки Torx T5.

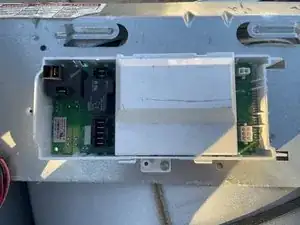

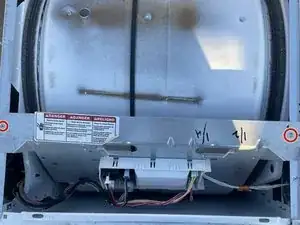

Плата управления закреплена на металлической стойке.
Шаг 3

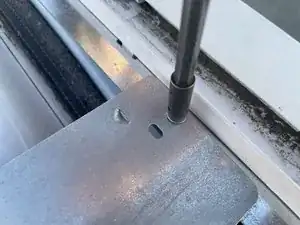

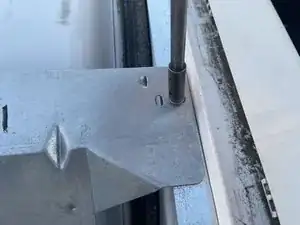

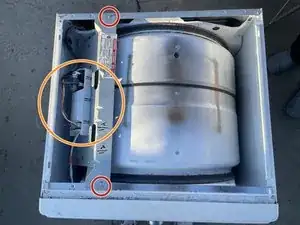

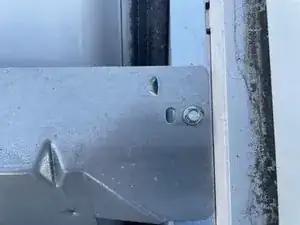

Отвинтите винты длиной 6,3 мм на обоих концах металлической полки с помощью отвёртки Torx T5.
Выдвиньте металлическую полку, чтобы получить доступ к основной плате.
Шаг 4

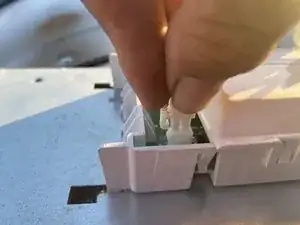

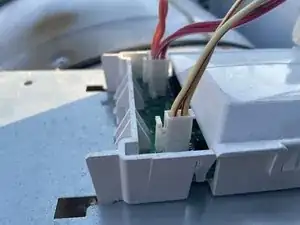

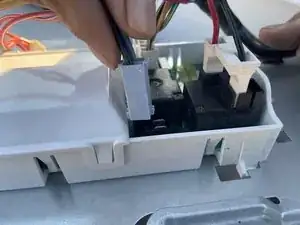

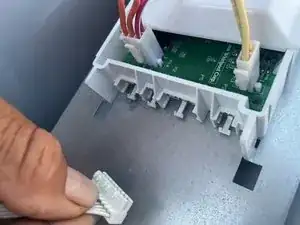

Отсоедините все провода от платы управления. Возьмитесь за выделенный на изображении провод, чтобы извлечь его.
Отсоедините остальные провода.
Работайте под углом, пока металлическая крепёжная пластина остаётся внутри сушильной машины.
Шаг 5

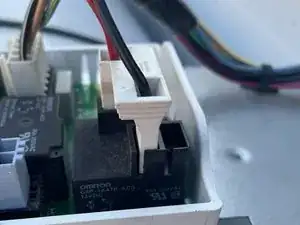

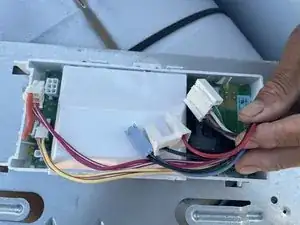

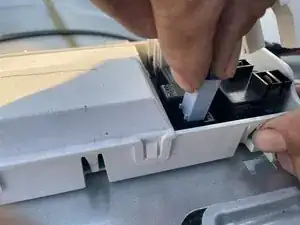

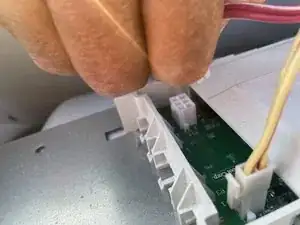

Продолжайте отсоединять провода, пока все они не будут отключены от старой платы.
Шаг 6

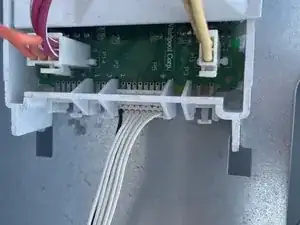

После отключения проводов они должны быть подключены следующим образом, как показано на изображении.
Шаг 7

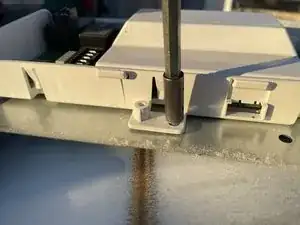

Отвинтите винт длиной 6,3 мм с помощью отвёртки Torx T5.
Рукой возьмитесь за старую плату и переместите её слева направо, чтобы извлечь её.
На плате не должно быть никаких посторонних предметов.
Шаг 8

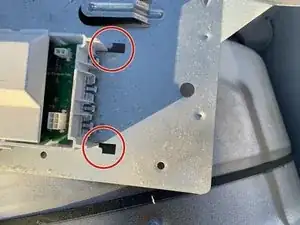

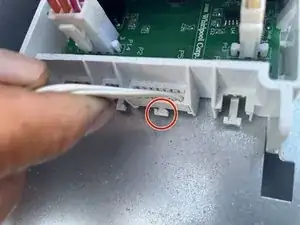

Установите новую плату. Убедитесь, что два белых фиксатора защёлкнулись на металлическом основании.
Закрепите новую плату на металлической стойке с помощью винта длиной 6,3 мм и отвёртки Torx T5.
Новая плата должна плотно прилегать к металлу.
Шаг 9

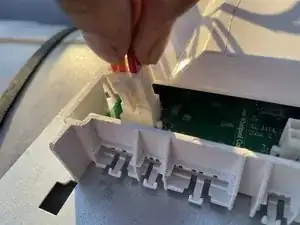

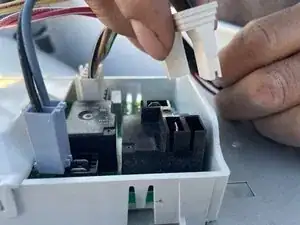

Подключите оранжевый и красный провода к плате.
Аналогичным образом подключите остальные провода.
Шаг 10

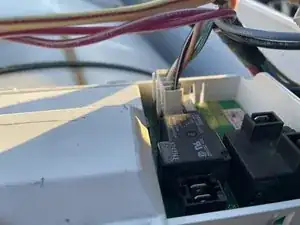

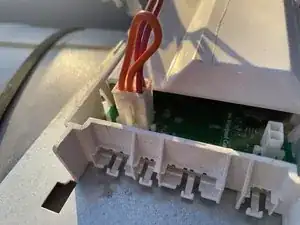

Подключите красный и белый провода к плате.
Шаг 11
Ориентируйтесь на изображение для правильного подключения проводов.
Шаг 12

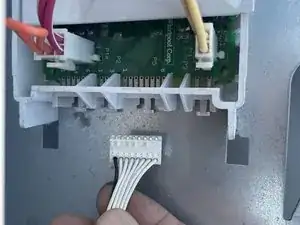

Подключите белый провод к плате.
Шаг 13

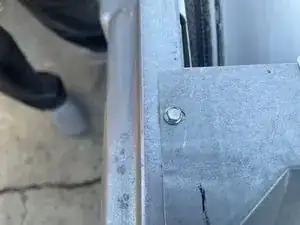

Закрепите металлическую плату винтами длиной 6,3 мм с обеих сторон с помощью отвёртки Torx T5.
Шаг 14
Установите верхнюю крышку на место.
Закрепите левый винт длиной 6,3 мм в верхней части крышки с помощью отвёртки Torx T5.
Шаг 15
Закрепите винт длиной 6,3 мм с правой стороны с помощью отвёртки Torx T5.
Шаг 16
После окончания крепления задней панели сушильная машина готова к использованию.
Завершение
Чтобы собрать устройство в обратном порядке, следуйте этим инструкциям в обратной последовательности.
