Замена натяжного ролика сушильной машины Whirlpool
Используйте данное руководство, чтобы заменить натяжной ролик на сушильной машине Whirlpool.
Этот ролик обеспечивает натяжение приводного ремня. При его выходе из строя барабан будет вращаться неправильно, а приводной ремень, скорее всего, порвётся.
Обычно перед поломкой этот узел издаёт скрипы и скрежет. Двигатель также может перегреваться, так как ремень тяжело движется.
Хотя на фотографиях в этом руководстве корпус вентилятора снят с машины, это сделано в основном для наглядности. Для выполнения ремонта снимать корпус вентилятора не требуется.
Это руководство подходит для большинства сушильных машин Whirlpool. Инструкция составлена на примере модели WED87HED. Если у вас другая модель, возможны незначительные отличия в процессе разборки, но общий порядок ремонта останется тем же.
Шаг 1
Перед началом ремонта отключите сушильную машину от сети.
Вилка сетевого шнура может иметь четыре штыря вместо трёх. Дополнительный штырь — это заземление.
Шаг 2
На протяжении всего руководства отслеживайте каждый винт и устанавливайте его строго на прежнее место.
Используйте ключ-гайковерт для удаления винтов, крепящих верхнюю панель к задней скобе.
Шаг 3
Возьмитесь за верхнюю панель и сдвиньте её назад на 1/2–1 дюйм.
Шаг 4
Поднимите верхнюю панель вверх, чтобы отделить её от каркаса.
Снимите верхнюю панель с устройства.
Шаг 5
Снимите винт крепления крышки.
Шаг 6
Снимите крышку.
Шаг 7
Снимите винты, крепящие кабели шнура.
При необходимости пометьте кабели маркером, сделайте фото или нарисуйте схему подключения.
Шаг 8
Осторожно вытяните шнур вниз через круглое отверстие.
При сборке убедитесь, что подключения выполнены правильно.
Шаг 9
Снимите зелёный винт заземления.
Снимите винты клеммной колодки шнура.
Шаг 10
Переместите клеммную колодку шнура за заднюю панель.
Шаг 11
Снимите винты крепления задней панели.
На протяжении всего руководства отслеживайте каждый винт и устанавливайте его строго на прежнее место.
Шаг 12
Снимите винт, крепящий скобу главной платы к каркасу.
Снимите винты с верхней задней части устройства.
Шаг 13
Перед продолжением работы наденьте перчатки, так как края задней панели острые.
Приподнимите панель на 1/2 дюйма и наклоните её назад, чтобы освободить от воздуховода.
Снимите панель с воздуховода и удалите её.
Шаг 14
При сборке выполните следующее:
Убедитесь, что воздуховод плотно вставлен в соединительную муфту на панели.
Убедитесь, что выступы в нижней части совмещены с нижним краем каркаса.
Установите панель так, чтобы её отверстия совпали с отверстиями в каркасе.
Шаг 15
Снимите болт, крепящий рычаг натяжного ролика к раме двигателя.
Шаг 16

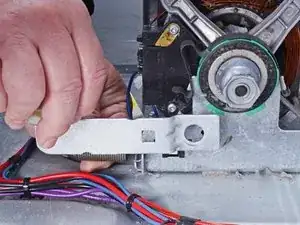

Переместите рычаг натяжного ролика в сторону сушильной машины, чтобы освободить пружину натяжения рычага.
Снимите рычаг натяжного ролика.
При сборке обязательно подсоедините пружину до фиксации рычага.
Шаг 17

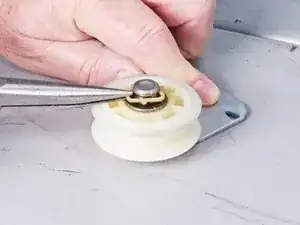

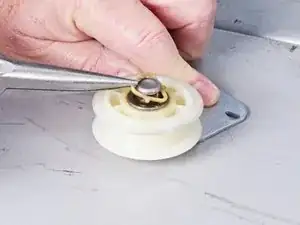

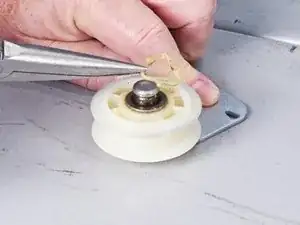

Используйте длинногубцы, чтобы снять пластиковый стопорный фиксатор с паза вала натяжного ролика.
Шаг 18

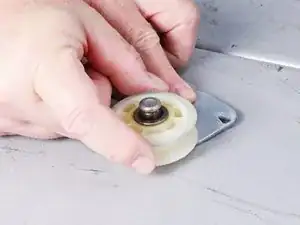

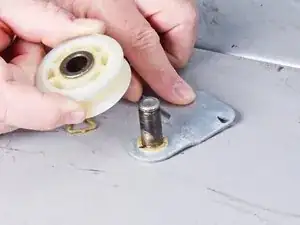

Поднимите натяжной ролик прямо вверх и снимите его с вала.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Ремонт прошёл не так, как планировалось? Обратитесь за помощью в наше сообщество Answers.
Перевод руководства с ifixit.com
