Проверка и замена термистора на выходе сушилки Whirlpool

Перед началом ремонта отключите сушилку от сети.

Ваш шнур питания может иметь четыре штырька вместо трех. Дополнительный штырек — это заземление.

На протяжении всего руководства следите за каждым винтом и устанавливайте его обратно точно на свое место.

Используйте головку-трещотку, чтобы открутить винты, крепящие верхнюю панель к кронштейну задней панели.

Возьмитесь за верхнюю панель и сдвиньте ее на 1/2–1 дюйм в сторону задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить ее от шасси.

Снимите верхнюю панель с машины.

Отсоедините кабель панели управления от основной платы.

Отсоедините разъем подсветки барабана.

Снимите винты, крепящие панель управления.

Поднимите панель управления вверх и наклоните ее от шасси, чтобы снять.

Убедитесь, что продеваете кабель через отверстие в шасси.

При обратной сборке проденьте кабель через соответствующее отверстие перед установкой панели управления на место.

Используйте небольшую плоскую отвертку или лопатку, чтобы отщелкнуть обе стороны разъема выключателя двери.

Отсоедините разъем.

Снимите винты лицевой панели в верхней части.

Наклоните машину назад и надежно подоприте ее, или попросите помощника придержать.

Снимите винты на нижнем крае панели.

Снимите винты внутри дверного проема под отверстием барабана.

Панель тяжелая и неудобная. Возможно, вам понадобится помощь друга на этом шаге.

Оттяните низ панели от шасси примерно на два-три дюйма.

Поднимите переднюю панель с маленьких выступов на шасси вблизи верхней части панели и снимите ее.

Убедитесь, что не зацепили жгут проводов выключателя двери при снятии панели.

Снимите винт крышки.

Снимите крышку.

Снимите винты, крепящие провода шнура питания.

При необходимости пометьте провода перманентным маркером и сделайте фото или нарисуйте схему.

Аккуратно протяните шнур вниз через круглое отверстие.

Убедитесь, что правильно подключили провода при обратной сборке.

Снимите зеленый винт заземления.

Снимите винты клеммной колодки шнура питания.

Отведите клеммную колодку шнура питания за заднюю панель.

Снимите винты задней панели.

На протяжении всего руководства следите за каждым винтом и устанавливайте его обратно точно на свое место.

Снимите винт, крепящий кронштейн основной платы к шасси.

Снимите винты с верхней задней части машины.

Перед продолжением наденьте перчатки, так как задняя панель острая.

Приподнимите панель примерно на 1/2 дюйма и наклоните ее назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите ее.

При повторной сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в патрубок на панели.

Убедитесь, что фиксаторы внизу выровнены по нижнему краю шасси.

Расположите панель так, чтобы ее винтовые отверстия совпали с отверстиями на шасси.

Потяните фильтр для ворса вверх из его гнезда, чтобы извлечь.

На этих фото показана установленная передняя панель, но процедура та же, если передняя панель уже снята.

Снимите монтажные винты, фиксирующие корпус фильтра для ворса.

Потяните корпус фильтра наружу от шасси и вниз, чтобы снять его.

Сожмите фиксирующие защелки на разъеме датчика влажности.

Отсоедините разъем.

Пометьте, сфотографируйте или сделайте схему расположения разъемов и положения кронштейна основной платы на вашей машине.

Отсоедините все разъемы на передней половине основной платы.

Пометьте, сфотографируйте или сделайте схему расположения разъемов и положения кронштейна основной платы на вашей машине.

Отсоедините все разъемы от задней половины основной платы.

Снимите винт-саморез, фиксирующий основную плату на кронштейне основной платы.

Приподнимите задний угол основной платы, ближайший к боковым стенкам шасси.

Вам нужно освободить фиксирующую защелку на боковой стороне основной платы.

Сдвиньте основную плату к передней части сушилки, чтобы освободить фиксаторы, крепящие ее к кронштейну основной платы.

Снимите основную плату с кронштейна основной платы.

Снимите винт-саморез, удерживающий кронштейн основной платы.

Снимите кронштейн основной платы с шасси и переверните его так, чтобы был виден низ.

С помощью длинногубцев или пассатижей сдвиньте фиксирующие лепестки зажима жгута проводов.

Отсоедините жгут проводов от кронштейна основной платы и снимите кронштейн основной платы.

Снимите винты, крепящие верхнюю переднюю перегородку к передней части шасси.

Снимите винты-саморезы, крепящие верхнюю пластиковую часть к верхней передней перегородке.

Снимите верхнюю переднюю перегородку и отложите ее в сторону.

Внимательно запомните или зарисуйте путь ремня перед продолжением.

Будьте осторожны во время этой процедуры! Рычаг натяжного ролика находится под действием пружины и может прищемить вам палец, или он может повредить выключатель ремня, если рычаг резко опустится.

Нажмите на рычаг натяжного ролика (металлическую перевернутую букву «L») вверх, чтобы ослабить натяжение приводного ремня.

Снимите ремень со шкива двигателя.

Аккуратно опустите рычаг натяжного ролика, пока он не ляжет параллельно дну сушилки.

При повторной сборке обратитесь к своим записям или схеме пути ремня, чтобы правильно надеть приводной ремень.

Снимите винты, крепящие нижнюю переднюю перегородку.

Поддерживая барабан, снимите нижнюю переднюю перегородку с крюков на шасси.

Опустите перегородку примерно на 5 см, чтобы освободить ролики барабана, заправленные под ним.

Поддерживая барабан, снимите нижнюю переднюю перегородку.

При повторной сборке наклоните перегородку вправо, чтобы завести ролики под отбортовку на передней части барабана. Как только барабан встанет на ролики, вы сможете перевести перегородку в вертикальное положение.

Используйте ремень, чтобы приподнять барабан на несколько сантиметров.

Выведите барабан через переднюю часть сушильной машины.

Обратите внимание, какая сторона барабана обращена вперед.

Если ремень порван, встаньте перед барабаном и засуньте руки внутрь него. Приподнимите его и вытяните через переднее отверстие машины. Будет хорошей идеей попросить кого-нибудь помочь вам с этим.

Убедитесь, что вы установите барабан обратно на ролики при повторной установке нижней передней перегородки. Не торопитесь и не применяйте силу.

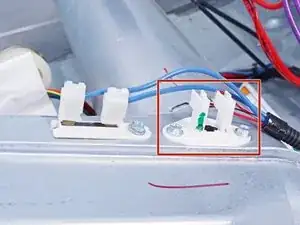

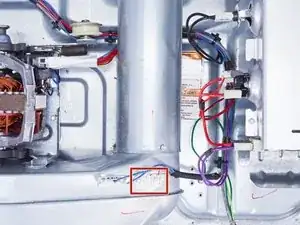

Следующие шаги покажут, как проверить и заменить выносной терморезистор.

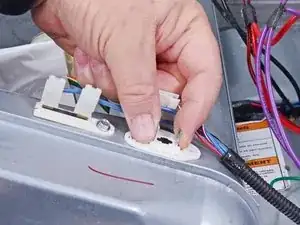

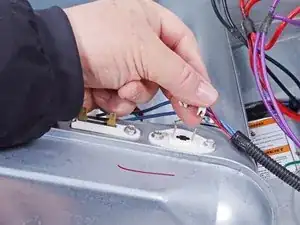

Отсоедините два ножевых разъема, подключенных к выносному терморезистору.

Обязательно тяните за разъемы, а не за провода, когда отсоединяете их.

Если вы не уверены, как использовать мультиметр, ознакомьтесь с этим руководством.

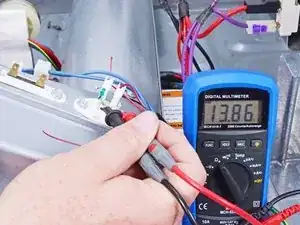

Установите мультиметр в режим измерения сопротивления (Ом, Ω). Если ваш прибор имеет несколько диапазонов для Ом (Ω), установите его на (Rx1000).

Прикоснитесь щупами к контактам терморезистора. Показание при комнатной температуре (21°C) должно составлять примерно 12,5–14,5 кОм для сушильной машины Whirlpool Duet;

Модели других марок могут иметь другие значения; 10 кОм — распространенное значение при комнатной температуре (21°C) для другого выносного терморезистора (также называемого терморезистором контроля температуры).

Если показания вашего терморезистора выходят за пределы допустимого диапазона, либо показывают обрыв (OL) или 0,00 Ом, выполните следующие шаги для его замены.

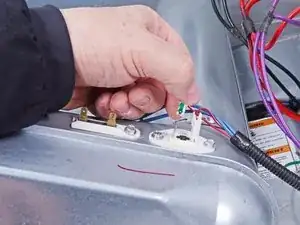

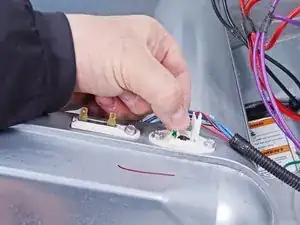

Выкрутите монтажные винты, крепящие выносной терморезистор к корпусу вентилятора.

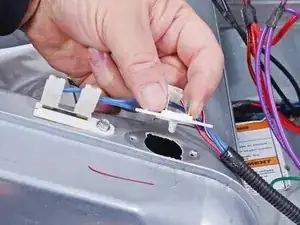

Извлеките выносной терморезистор из его монтажного отверстия, потянув его прямо вверх.
