Замена главной платы сушилки Whirlpool

Перед началом ремонта отключите сушилку от сети.

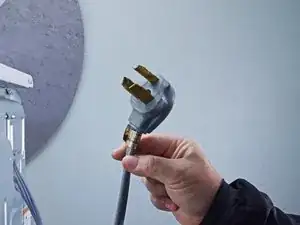

Ваша сетевой кабель может иметь четыре контакта вместо трёх. Дополнительный контакт — заземление.

В ходе руководства отмечайте каждий винт и устанавливайте его обратно в то же место, откуда он был снят.

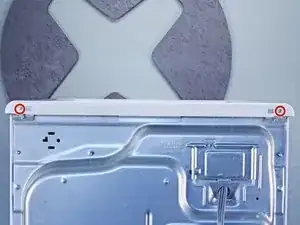

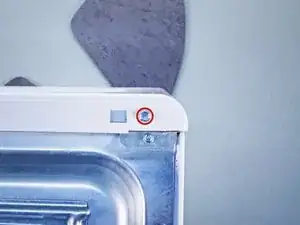

Используйте головку с гайкой, чтобы снять винты, закрепляющие верхнюю панель на кронштейне задней панели.

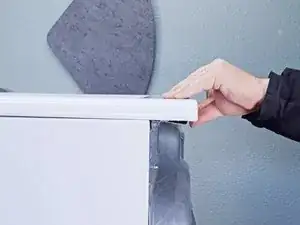

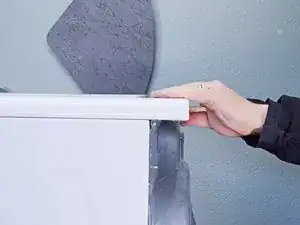

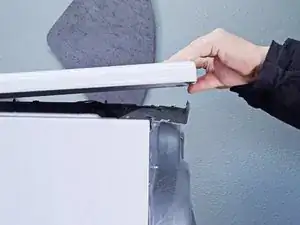

Возьмитесь за верхнюю панель и сдвиньте её на 1/2–1 дюйма (12–25 мм) в сторону задней части корпуса.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

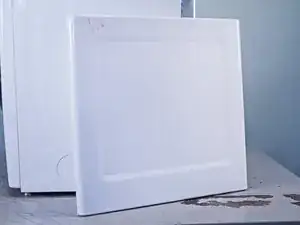

Снимите верхнюю панель с машины.

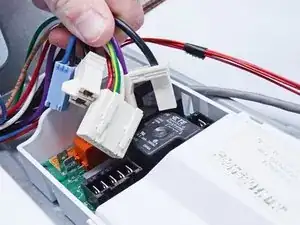

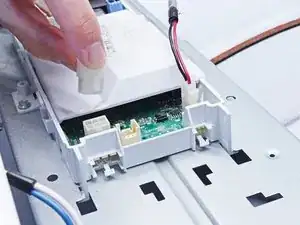

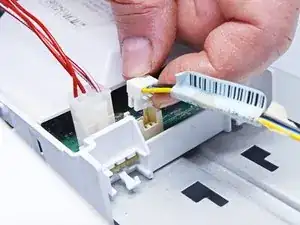

Отключите все провода от главной платы.

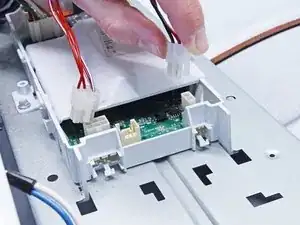

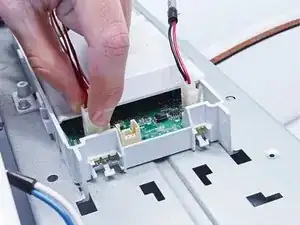

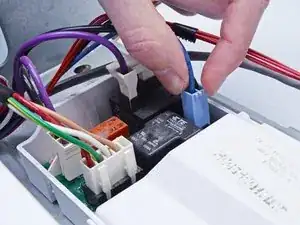

Продолжайте отключать соединения главной платы.

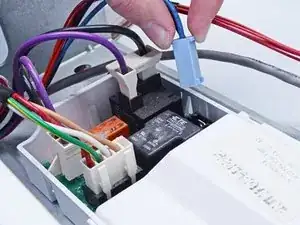

Завершите отключение проводов от главной платы.

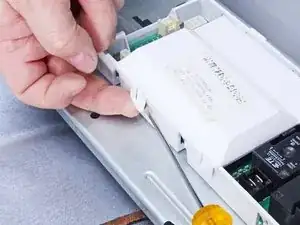

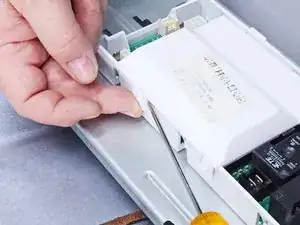

С помощью плоской отвертки или лопатки освободите защёлки крышки.

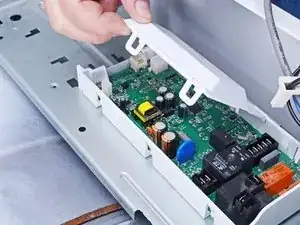

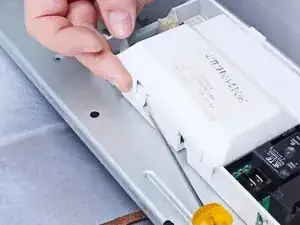

Поднимите крышку, чтобы освободить язычки с противоположной стороны корпуса главной платы.

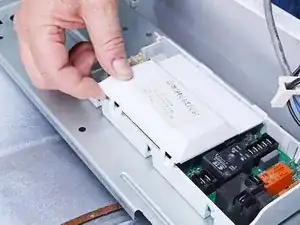

Снимите крышку.

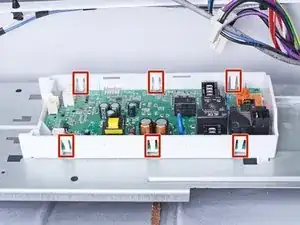

Плата удерживается шестью фиксирующими защёлками. Начните с одного конца и продвигайтесь к другому.

При обращении с платой по возможности наденьте антистатический браслет или регулярно касайтесь оголённых металлических частей сушилки, чтобы предотвратить электростатическое повреждение платы.

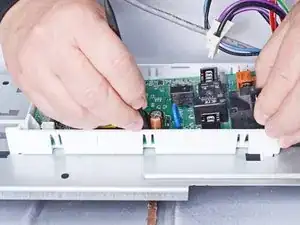

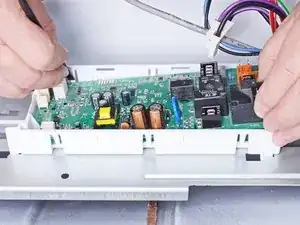

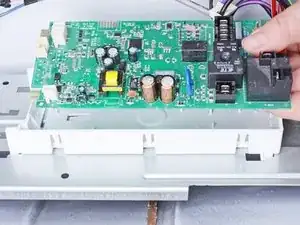

Поднимите плату одной рукой и другой освободите каждую защёлку лопаткой.

Одновременно аккуратно тяните плату вверх, чтобы освобождённые защёлки не защёлкнулись обратно по ходу работы.

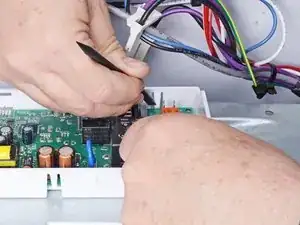

Чередуйте стороны платы при освобождении защёлок.

Освободите оставшиеся защёлки, пока плата полностью не отделится от корпуса.

Извлеките главную плату из корпуса.
