Замена светодиодной лампы барабана сушилки Whirlpool

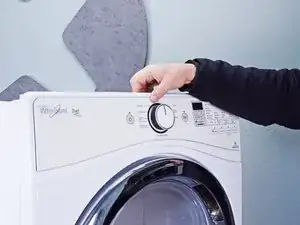

Перед началом ремонта отключите сушилку от сети.

Ваш шнур питания может иметь четыре штырька вместо трех. Дополнительный штырек — это заземление.

В течение этого руководства следите за каждым винтом и устанавливайте его на место, откуда он был снят.

Используйте насадку для гаек, чтобы удалить винты, крепящие верхнюю панель к кронштейну задней панели.

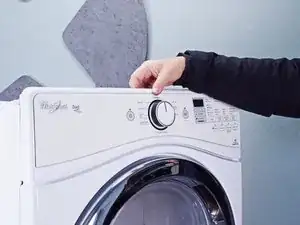

Удерживайте верхнюю часть и сдвиньте ее на 1,5–2,5 сантиметра в сторону задней части машины.

Приподнимите верхнюю панель, чтобы отделить ее от шасси.

Уберите верхнюю панель с машины.

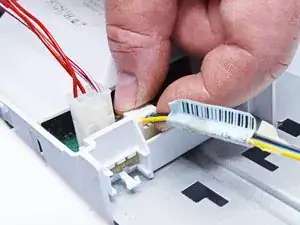

Отключите кабель панели управления от основной платы.

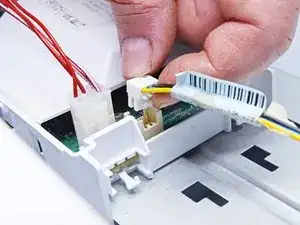

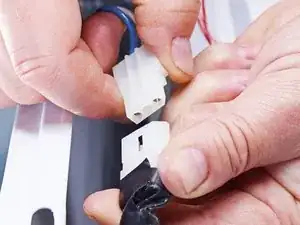

Отключите разъем лампы барабана.

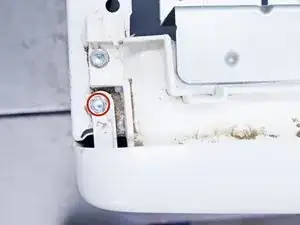

Удалите винты, закрепляющие панель управления.

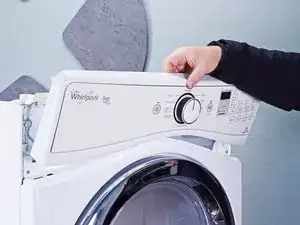

Приподнимите панель управления и наклоните ее в сторону от шасси, чтобы снять.

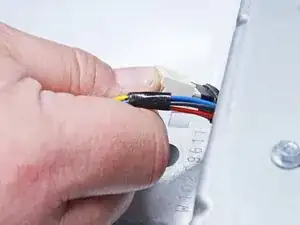

Убедитесь, что провод проходит через отверстие в шасси.

Во время повторной сборки пропустите провод через нужное отверстие перед повторной установкой панели управления.

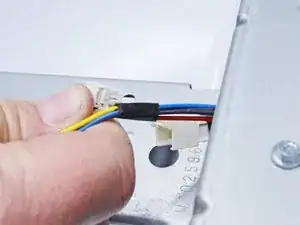

Используйте маленькую плоскую отвертку или лопатку, чтобы отщелкнуть обе стороны разъема дверного переключателя.

Отключите разъем.

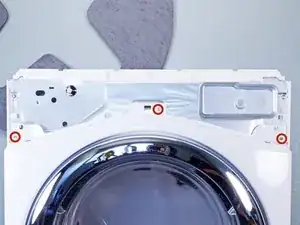

Удалите винты листового металла верхней фронтальной панели.

Наклоните машину назад и надежно подперите ее, или попросите друга удерживать ее.

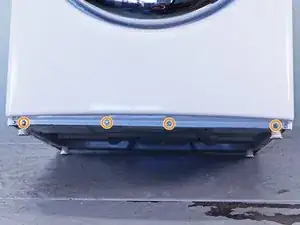

Удалите винты листового металла на нижнем крае панели.

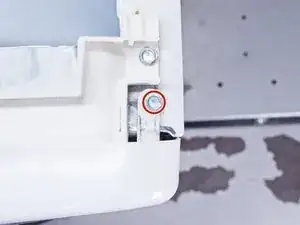

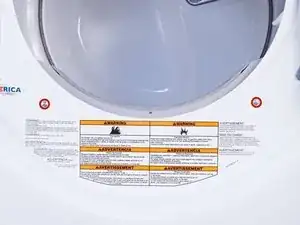

Удалите винты в области двери под отверстием барабана.

Панель тяжелая и неуклюжая. Вам может понадобиться помощь друга при выполнении этого шага.

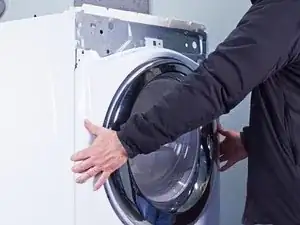

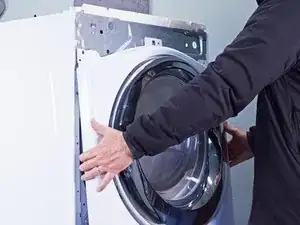

Оттяните нижнюю часть панели от шасси примерно на 5–8 сантиметров.

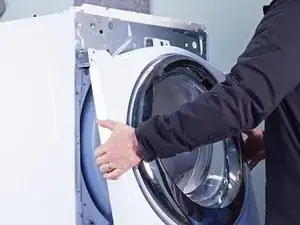

Поднимите фронтальную панель с небольших зажимов на шасси недалеко от верхней части панели и снимите ее.

Убедитесь, что вы не зацепили проводку переключателя двери при снятии панели.

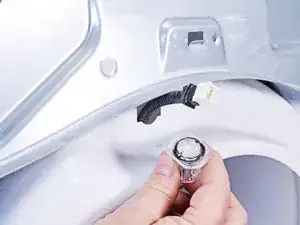

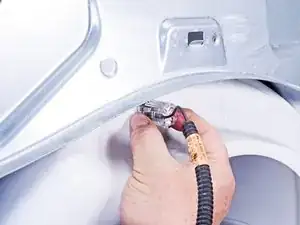

Освободите модуль лампы барабана, нажав на зажимы с обеих сторон модуля.

Протолкните модуль через монтажное отверстие в передней перегородке и в барабан.

Пропустите жгут проводов через монтажное отверстие и удалите модуль и жгут проводов из сушилки.
