Проверка и замена дверного выключателя сушильной машины Whirlpool

Перед началом ремонта отключите сушилку от сети.

Ваша сетевой шнур может иметь четыре контакта вместо трёх. Дополнительный контакт — это заземление.

В ходе руководства отслеживайте каждую винт и устанавливайте его обратно точно на то место, откуда он был снят.

Используйте вороток с насадкой для гаек, чтобы удалить винты, закрепляющие верхнюю панель к заднему кронштейну панели.

Схватите верхнюю панель и сдвиньте её назад на 1/2–1 дюйма (12–25 мм) в направлении задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём освещения барабана.

Снимите винты, фиксирующие панель управления.

Поднимите панель управления вверх и откиньте её от шасси для снятия.

Проследите, чтобы кабель был продет через отверстие в шасси.

При сборке проденьте кабель через соответствующее отверстие перед установкой панели управления.

Используйте маленькую плоскую отвёртку или лопаточку, чтобы отщелкнуть обе стороны разъёма дверного выключателя.

Отсоедините разъём.

Снимите винты с верхней передней панели из листового металла.

Наклоните машину назад и надёжно зафиксируйте её упором или попросите помощника удерживать.

Снимите винты листового металла на нижнем крае панели.

Удалите винты внутри дверного проёма под отверстием барабана.

Панель тяжёлая и неудобная. На этом шаге может понадобиться помощник.

Оттащите нижнюю часть панели от шасси примерно на два–три дюйма (50–75 мм).

Снимите переднюю панель, приподняв её с маленьких выступов на шасси у верхней части панели.

Проследите, чтобы не зацепить жгут проводов дверного выключателя при снятии панели.

Зажмите плоскогубцами за выступы зажима жгута проводов.

Протолкните зажим через монтажное отверстие, чтобы освободить жгут дверного выключателя.

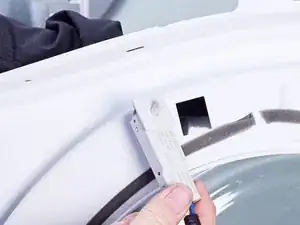

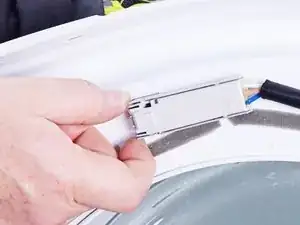

Работая с тыльной стороны передней панели, сожмите выступы на конце выключателя в направлении корпуса выключателя, чтобы освободить его.

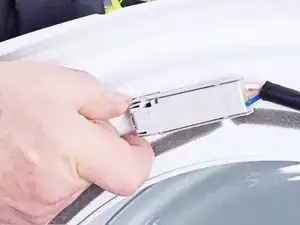

Выступы устроены хитро. Их нужно сдвигать по диагонали, чтобы освободить. Когда они отпустят, Вы это почувствуете.

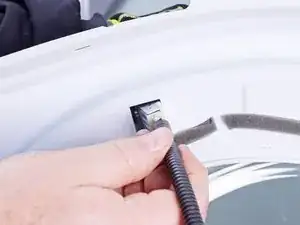

Протолкните выключатель через монтажное отверстие в сторону передней части панели.

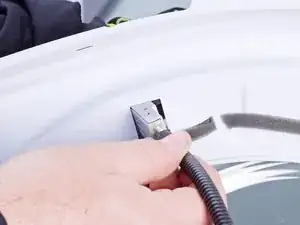

Проденьте жгут проводов через монтажное отверстие, чтобы извлечь выключатель.

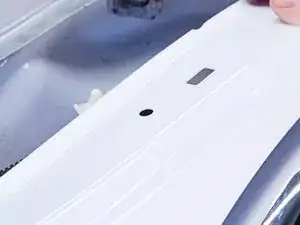

На второй фотографии показан снятый выключатель, чтобы можно было увидеть монтажный фланец. Этот фланец находится на передней части выключателя и обращён к двери сушилки.

Этот шаг показывает, как проверить выключатель с помощью мультиметра. Если Вы не знакомы с его использованием, это руководство поможет Вам.

Вставьте щупы мультиметра в два самых наружных контакта разъёма выключателя и проверьте цепь на проводимость и разрыв.

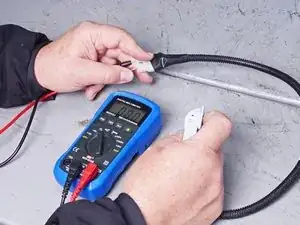

Когда кнопка выключателя не нажата, прибор должен показывать OL.

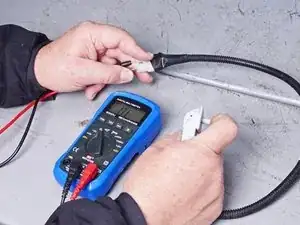

Когда кнопку нажать при тех же щупах, прибор должен показывать значение меньше 1 Ом.

Если одно из этих показаний неверно, особенно при нажатой кнопке, замените выключатель.
