Как пользоваться мультиметром

Тест на непрерывность показывает, соединены ли два элемента электрически: если что-то непрерывно, электрический ток может свободно протекать от одного конца до другого.

Если непрерывности нет, это означает, что где-то в цепи есть разрыв. Это может указывать на что угодно — от перегоревшего предохранителя или плохого паяного соединения до неправильной разводки цепи.

Проверка непрерывности — один из самых полезных тестов при ремонте электроники.

Для начала убедитесь, что через цепь или компонент, который вы собираетесь тестировать, не протекает ток. Выключите устройство, отключите его от сети и выньте батареи.

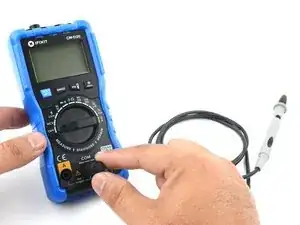

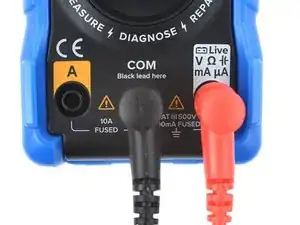

Вставьте чёрный щуп в разъём COM на мультиметре.

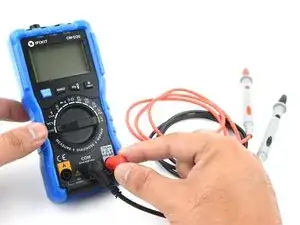

Вставьте красный щуп в разъём с обозначением V (в данном случае — правый разъём).

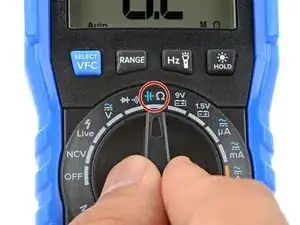

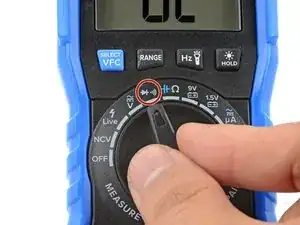

Включите мультиметр и установите переключатель в режим проверки непрерывности (обозначается пиктограммой, похожей на звуковую волну).

Не у всех мультиметров есть отдельный режим непрерывности. Если у вашего мультиметра его нет, это нормально — перейдите к шагу 6 для альтернативного способа проверки непрерывности.

Мультиметр проверяет непрерывность, пропуская небольшой ток через один щуп и проверяя, получает ли второй щуп этот ток.

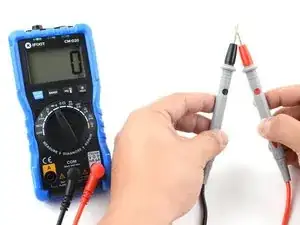

Если щупы соединены — либо посредством непрерывной цепи, либо при непосредственном касании друг друга — тестовый ток проходит. На экране отображается значение ноль (или близкое к нулю), и мультиметр издаёт звуковой сигнал. Непрерывность подтверждена!

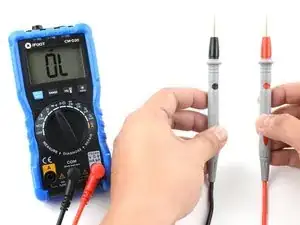

Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отображается 1 или OL (открытая цепь).

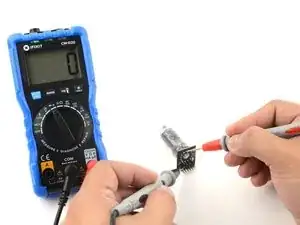

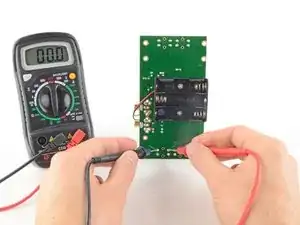

Чтобы завершить проверку непрерывности, поместите один щуп на одном конце цепи или компонента, а другой щуп — на другом конце.

Как и раньше, если цепь непрерывна, на экране отображается значение ноль (или близкое к нулю), и мультиметр издаёт звуковой сигнал.

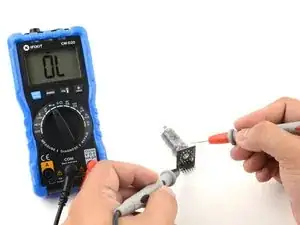

Если на экране отображается 1 или OL (открытая цепь), непрерывности нет — то есть нет пути для прохождения тока от одного щупа к другому.

Непрерывность не зависит от направления, то есть не важно, куда подключён какой щуп. Но есть исключения — например, если в цепи есть диод. Диод работает как односторонний клапан для электричества: он покажет непрерывность в одном направлении, но не в другом.

Чтобы проверить это, поменяйте местами щупы и повторите проверку. Если мультиметр покажет непрерывность в одном из направлений, возможно, в цепи есть диод.

Если у вашего мультиметра нет отдельного режима непрерывности, вы всё равно можете выполнить проверку непрерывности.

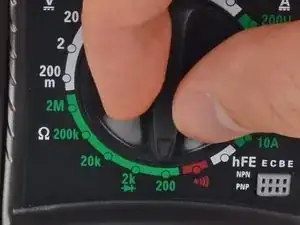

Переключите регулятор в режим измерения сопротивления.

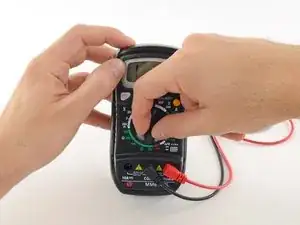

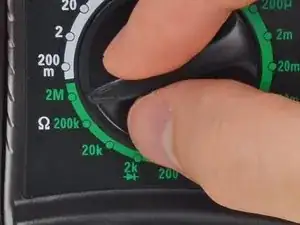

Если у мультиметра ручной выбор диапазона, установите самое низкое значение сопротивления.

Сопротивление измеряется в оммах, обозначаемых символом Ω.

В этом режиме мультиметр пропускает небольшой ток через один щуп и измеряет, что (если что-либо) приходит на второй щуп.

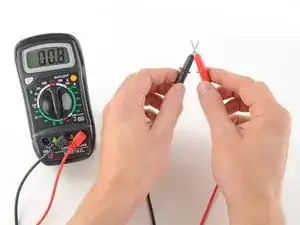

Если щупы соединены — либо посредством непрерывной цепи, либо при непосредственном касании друг друга — тестовый ток проходит. На экране отображается значение ноль (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление означает, что у нас есть непрерывность.

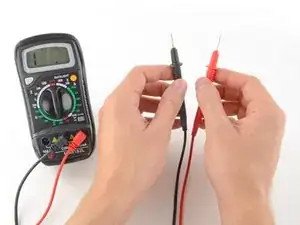

Если ток не обнаружен, это означает отсутствие непрерывности. На экране отображается 1 или OL (открытая цепь).

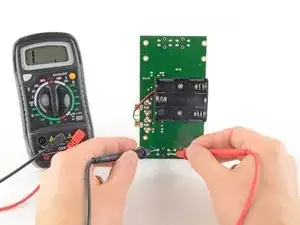

Чтобы завершить проверку непрерывности, поместите один щуп на одном конце цепи или компонента, а другой щуп — на другом конце.

Не имеет значения, куда подключён какой щуп; непрерывность не зависит от направления.

Как и прежде, если цепь непрерывна, на экране отображается значение ноль (или близкое к нулю).

Если на экране отображается 1 или OL (открытая цепь), непрерывности нет — то есть нет пути для прохождения тока от одного щупа к другому.

Следующие четыре шага покажут, как измерять напряжение.

Вставьте чёрный щуп в разъём COM на мультиметре.

Вставьте красный щуп в разъём с обозначением V (в данном случае — правый разъём).

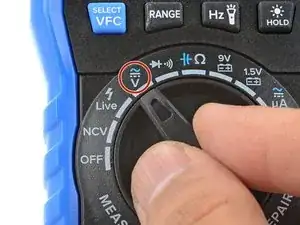

Включите мультиметр и установите регулятор в режим постоянного напряжения (обозначается буквой V со сплошной линией или символом ⎓).

Практически все потребительские электронные устройства работают на постоянном напряжении. Переменное напряжение — то, что проходит по линиям в ваш дом — значительно опаснее и выходит за рамки этого руководства.

Ваш мультиметр может быть с автоопределением диапазона или с ручным выбором диапазона. Мультиметр с автоопределением диапазона (например, мультиметр iFixit) автоматически выбирает оптимальный диапазон измерений. Вам нужно лишь выбрать тип измерения.

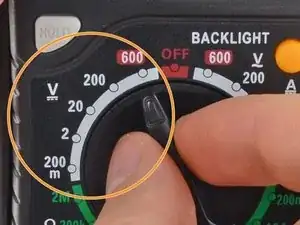

Если ваш мультиметр с ручным выбором диапазона, вам также нужно установить правильный диапазон для ожидаемого напряжения.

Каждая позиция на регуляторе указывает максимальное измеряемое напряжение. Например, если вы ожидаете напряжение больше 2 В, но меньше 20 В, используйте позицию 20 В.

Если вы не уверены, начните с наивысшего диапазона.

Если у вас мультиметр с ручным выбором диапазона, перейдите к следующему шагу.

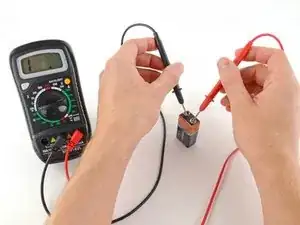

Поместите красный щуп на положительную клемму, а чёрный щуп — на отрицательную клемму. Мультиметр отобразит измеренное напряжение.

Перепутывание щупов не причинит вреда; только даст отрицательное значение на дисплее.

Пропустите следующий шаг, в котором описано измерение напряжения при ручном выборе диапазона.

Следуйте этому шагу, чтобы измерить напряжение мультиметром с ручным выбором диапазона.

Поместите красный щуп на положительную клемму, а чёрный щуп — на отрицательную клемму.

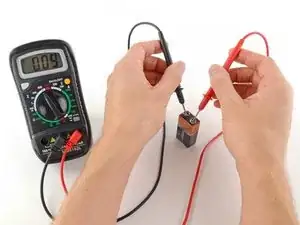

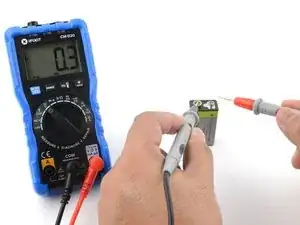

Если выбранный диапазон был слишком высоким, показание может быть не очень точным. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть регулятор на более низкий диапазон для получения более точного показания.

Если вы установили диапазон слишком низко, мультиметр просто покажет 1 или OL, указывая на перегрузку или выход за пределы диапазона. Это не повредит мультиметру, но нужно установить регулятор на более высокий диапазон.

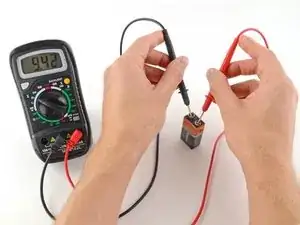

При правильном выборе диапазона мы получаем показание 9,42 вольта.

Перепутывание щупов не причинит вреда; оно только даст отрицательное показание.

Следующие три шага покажут, как измерять сопротивление мультиметром.

Для начала убедитесь, что через цепь или компонент, который вы хотите измерить, не протекает ток. Выключите устройство, отключите его от сети и извлеките батареи.

Помните, что вы измеряете сопротивление всей цепи. Если вы хотите измерить отдельный компонент, например резистор, измеряйте его отдельно — не впаянным в плату!

Вставьте чёрный щуп в гнездо COM на мультиметре.

Вставьте красный щуп в гнездо, обозначенное символом Ω (в данном случае правое гнездо).

Включите мультиметр и установите регулятор в режим измерения сопротивления.

Сопротивление измеряется в омах, обозначаемых символом Ω.

Мультиметр iFixit имеет автоопределение диапазона, то есть он автоматически выбирает оптимальный диапазон измерений.

Если у вашего мультиметра ручной выбор диапазона, вам нужно установить правильный диапазон для ожидаемого сопротивления. Если вы не уверены, начните с наивысшего диапазона.

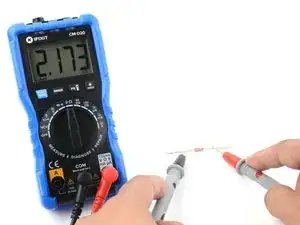

Разместите по одному щупу на каждом конце цепи или компонента, который хотите измерить.

Неважно, какой щуп куда подключать; сопротивление не имеет направления.

Если у вашего мультиметра ручной выбор диапазона:

Если мультиметр показывает значение близкое к нулю, значит выбранный диапазон слишком велик для точного измерения. Поверните регулятор на более низкий диапазон сопротивления.

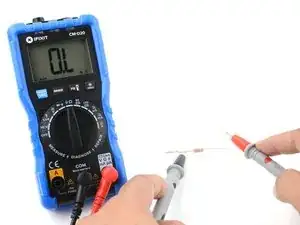

Если вы установили диапазон слишком низко, мультиметр просто покажет 1 или OL, указывая на перегрузку или выход за пределы диапазона. Это не повредит мультиметру, но нужно установить регулятор на более высокий диапазон.

Другой возможной причиной является то, что у измеряемой цепи или компонента отсутствует непрерывность — то есть сопротивление бесконечно. Непрерывная цепь всегда будет показывать 1 или OL при проверке сопротивления.
