Тестирование и замена датчика влажности в сушильной машине Whirlpool

Прежде чем приступить к ремонту, отключите сушильную машину от сети.

Возможно, шнур питания имеет четыре штыря вместо трёх. Дополнительный штырь — это заземление.

На протяжении всего руководства отслеживайте каждый винт и устанавливайте его строго на прежнее место.

Используйте накидной ключ для удаления винтов, крепящих верхнюю панель к кронштейну задней панели.

Возьмитесь за верхнюю панель и сдвиньте её на 1/2–1 дюйм назад по направлению к задней части устройства.

Поднимите верхнюю панель вверх, чтобы отделить её от каркаса.

Снимите верхнюю панель с устройства.

Отсоедините кабель панели управления от основной платы.

Отсоедините разъём подсветки барабана.

Снимите винты, крепящие панель управления.

Поднимите панель управления вверх и отклоните её от каркаса, чтобы снять.

Убедитесь, что кабель пропущен через отверстие в каркасе.

При сборке пропустите кабель через правильное отверстие перед установкой панели управления.

Используйте небольшую плоскую отвёртку или лопатку, чтобы освободить защёлки с обеих сторон разъёма выключателя двери.

Отключите разъём.

Снимите винты листового металла верхней передней панели.

Наклоните устройство назад и зафиксируйте его, либо попросите помощника крепко держать.

Снимите винты листового металла с нижнего края панели.

Снимите винты внутри области двери под отверстием барабана.

Панель тяжёлая и неудобная. Возможно, Вам понадобится помощник на этом этапе.

Отодвиньте нижнюю часть панели от каркаса примерно на 2–3 дюйма.

Поднимите переднюю панель с маленьких выступов на каркасе в верхней её части и снимите.

Убедитесь, что при снятии панели не зацепились за жгут проводов выключателя двери.

Снимите винт крышки.

Снимите крышку.

Снимите винты, крепящие кабели шнура.

При необходимости подпишите кабели перманентным маркером, сделайте фото или схему.

Осторожно протяните шнур вниз через круглое отверстие.

При сборке убедитесь, что подключаете провода правильно.

Снимите зелёный винт заземления.

Снимите винты клеммной колодки шнура.

Переместите клеммную колодку шнура за заднюю панель.

Снимите винты задней панели.

На протяжении всей инструкции отслеживайте каждый винт и устанавливайте его обратно строго в то место, откуда сняли.

Снимите винт, крепящий кронштейн основной платы к шасси.

Снимите винты с верхней задней части устройства.

Перед продолжением наденьте перчатки, так как края задней панели острые.

Поднимите панель примерно на 1 см и наклоните её назад, чтобы освободить её от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба полностью вставлена в муфту на панели.

Убедитесь, что выступы в нижней части совмещены с нижним краем шасси.

Установите панель так, чтобы её отверстия для винтов совпадали с отверстиями на шасси.

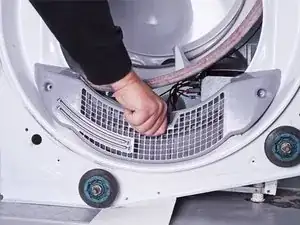

Вытяните фильтр для ворса вверх из его слота, чтобы снять его.

На этих фото передняя панель установлена, но процедура одинакова, даже если передняя панель уже снята.

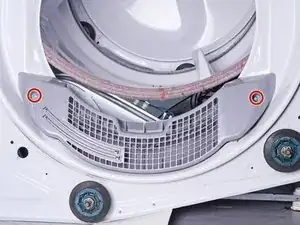

Снимите монтажные винты, крепящие корпус фильтра для ворса.

Вытяните корпус фильтра наружу и вниз, чтобы снять его со шасси.

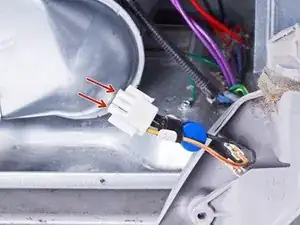

Сожмите фиксирующие язычки на разъёме датчика влажности.

Отсоедините разъём.

Подпишите, сфотографируйте или сделайте эскиз расположения разъёмов и положения кронштейна основной платы на Вашем устройстве.

Отсоедините все разъёмы на передней половине основной платы.

Подпишите, сфотографируйте или сделайте эскиз расположения разъёмов и положения кронштейна основной платы на Вашем устройстве.

Отсоедините все разъёмы с задней половины основной платы.

Снимите винт из листовой стали, который крепит основную плату к её кронштейну.

Поднимите задний угол основной платы, ближайший к боковым стенкам шасси.

Цель — освободить фиксирующий язычок на боковой стороне основной платы.

Сдвиньте основную плату вперёд по барабану сушилки, чтобы освободить язычки, крепящие её к кронштейну.

Снимите основную плату с её кронштейна.

Снимите винт из листовой стали, крепящий кронштейн основной платы.

Снимите кронштейн основной платы со шасси и поверните его, чтобы открыть нижнюю часть.

Используя длинногубцы или плоскогубцы с подвижным шарниром, сожмите фиксирующие ушки зажима крепления жгута проводов.

Отделите жгут проводов от кронштейна основной платы и снимите кронштейн.

Снимите винты, крепящие верхнюю переднюю перегородку к передней части шасси.

Снимите винты из листовой стали, крепящие верхнюю пластиковую часть к верхней передней перегородке.

Снимите верхнюю переднюю перегородку и отложите её в сторону.

Перед продолжением внимательно запомните путь прокладки ремня.

Будьте осторожны при выполнении процедуры! Роликовый рычаг находится под натяжением пружины и может зажать руку или повредить выключатель ремня, если рычаг резко опустится вниз.

Поднимите роликовый рычаг (металлическую перевёрнутую букву «Г»), чтобы снять натяжение с приводного ремня.

Снимите ремень со шкива двигателя.

Плавно опустите роликовый рычаг, пока он не окажется параллельно полу сушилки.

При сборке сверьтесь с записями или схемой прокладки ремня, чтобы правильно проложить приводной ремень.

Снимите винты, крепящие нижнюю переднюю перегородку.

Придерживая барабан, поднимите нижнюю переднюю панель вверх, сняв её с крючков на каркасе.

Опустите панель примерно на 5 см, чтобы освободить ролики барабана, находящиеся под ним.

Придерживая барабан, снимите нижнюю переднюю панель.

При сборке наклоните панель вправо, чтобы установить ролики под выступ на передней части барабана. Как только барабан окажется на роликах, установите панель в вертикальное положение.

Выкрутите винты, крепящие держатель фильтра.

Два металлических контакта на держателе фильтра — это соединения датчика влажности.

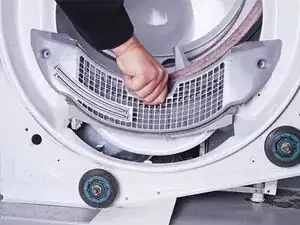

Удерживайте держатель фильтра и потяните его прямо вверх, чтобы вынуть из нижней передней панели.

Снимите держатель фильтра.

Для выполнения следующих двух шагов понадобится мультиметр. Если Вы не знаете, как им пользоваться, здесь находится руководство, которое Вам поможет.

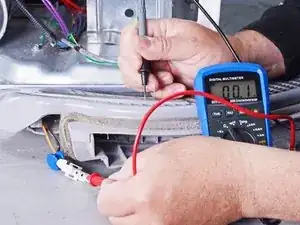

Установите мультиметр в режим измерения сопротивления (Ом) и проверьте целостность цепи между двумя металлическими контактами и их соответствующими разъёмами, расположенными на внешних краях разъёма.

Проследите провода разъёма на задней стороне модуля, чтобы сопоставить каждый разъём с соответствующим металлическим контактом.

Если между контактами и разъёмом обнаружена целостность цепи (менее 1 Ом), переходите к следующему шагу.

Если хотя бы один из контактов не имеет соединения с разъёмом (OL), пропустите следующий шаг.

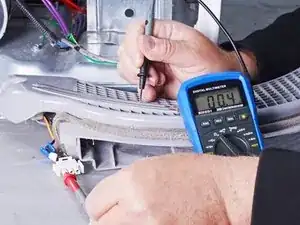

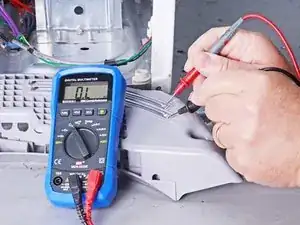

С помощью мультиметра убедитесь, что отсутствует контакт между двумя контактами. На дисплее прибора должно отображаться значение OL.

Если между контактами измеряется какое-либо сопротивление, проверьте наличие физического контакта между ними.

Если обнаружен физический контакт — например, изогнутый контакт или треснувший держатель — замените держатель.

Если между контактами измеряется сопротивление, но физический контакт отсутствует, переходите к следующему шагу для замены модуля разъёма.

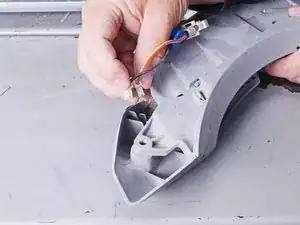

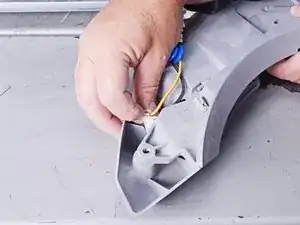

Если модуль разъёма неисправен, отсоедините два разъёма датчика влажности, потянув их прямо из разъёмов на проводах модуля.

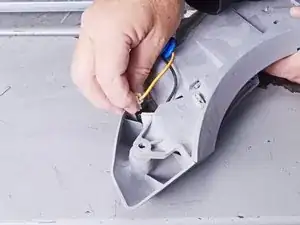

Снимите модуль разъёма датчика влажности.
