Замена карданного подвеса 3DR Solo

Удерживайте руку с одной стороны на рукоятке, которая находится под пропеллером, а другой — в центре пропеллера.

Поверните пропеллер с заблокированного положения в разблокированное, как показано на изображениях замка.

Вам нужно будет повернуть в этом направлении на 2-3 полных оборота, прежде чем пропеллер отсоединится.

Снимите пропеллер с мотора.

Чтобы снять пропеллеры с серебряными верхами, повторите эти шаги, поворачивая пропеллеры в противоположном направлении от черных пропеллеров.

Положите дрон горизонтально, чтобы сторона с карданным подвесом была обращена вверх.

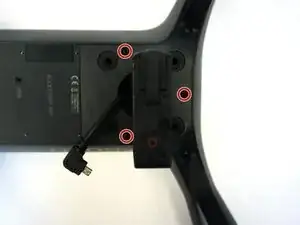

Найдите три винта по 11 мм, окружающие карданный подвес.

Один винт должен находиться слева, другой справа и один прямо перед карданным подвесом.

Используя отвертку с крестообразным жалом J1, открутите каждый из 11 мм винтов вокруг карданного подвеса.

Поворачивайте отвертку против часовой стрелки для каждого винта.

Имейте в виду, что винты раскручиваются, но не выходят полностью из своих гнезд.

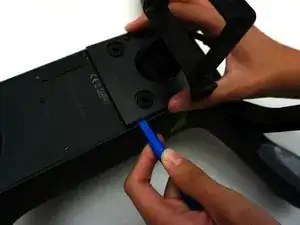

Когда все три винта будут ослаблены, используйте меньший пластиковый инструмент для открытия, чтобы аккуратно поднять панель, закрывающую карданный подвес, поместив квадратный конец инструмента в щель между панелью и остальной частью устройства.

Убедитесь, что конец инструмента направлен внутрь, к винтам.

Теперь аккуратно начните поднимать панель с помощью инструмента, двигая рукой вниз, что приведет к lifting the panel from the device.

Обходите всю квадратную панель, выполняя такое же движение, пока она не будет достаточно свободна, чтобы вы могли снять ее рукой.
