Замена корпуса DJI Phantom 4

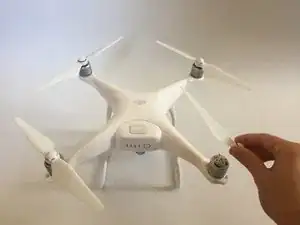

Нажмите и поверните пропеллеры против часовой стрелки, чтобы снять их с дрона.

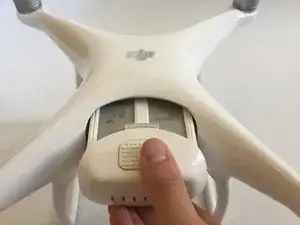

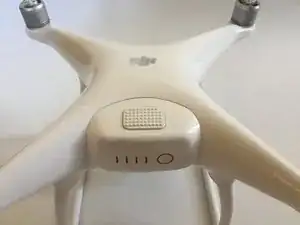

Крепко нажмите на защёлки батареи сверху и снизу и извлеките батарею.

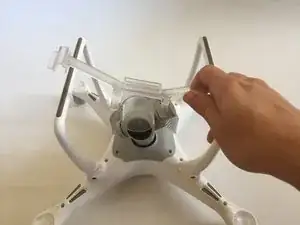

Если фиксация подвеса всё ещё установлена, снимите её с дрона.

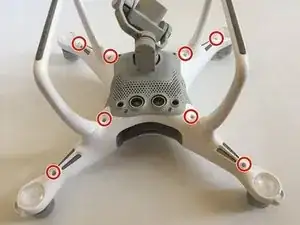

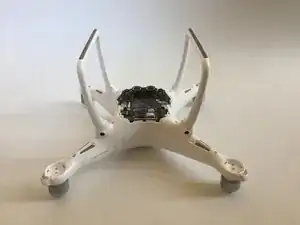

Отверткой T8 отвинтите восемь винтов Torx, крепящих пластиковый корпус.

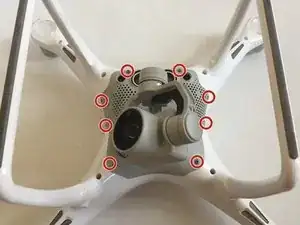

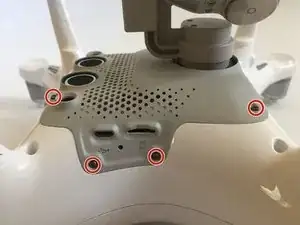

Отверткой T6 отвинтите все восемь винтов серого узла подвеса.

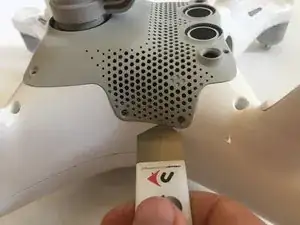

Пластиковой лопаткой или медиатором осторожно подденьте узел подвеса, чтобы приподнять его от дрона.

Не пытайтесь пока тянуть узел подвеса от дрона — сначала нужно отключить кабели.

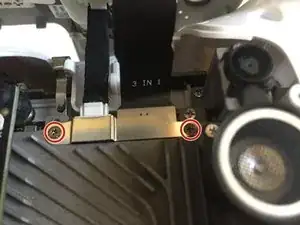

Отверткой Phillips #000 отвинтите два винта и снимите кронштейн подвеса.

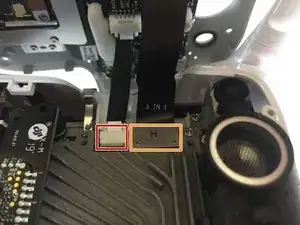

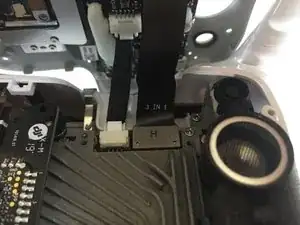

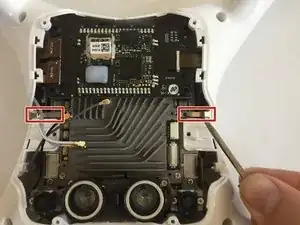

Пальцами или плоскогубцами-игольчатыми аккуратно отсоедините левый кабель (красная рамка), нажав на белые защёлки по бокам и вытянув кабель.

Лопаткой аккуратно отсоедините 3-в-1 кабель справа (оранжевая рамка), приподняв его вверх.

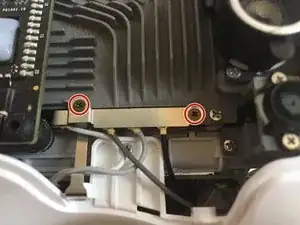

Отверткой Phillips #000 отвинтите два винта и снимите кронштейн антенны.

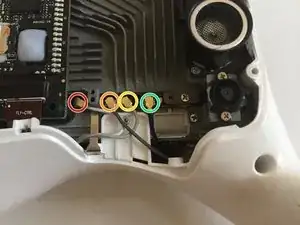

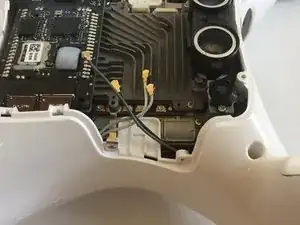

Лопаткой аккуратно отключите четыре антенные кабеля.

Запомните порядок подключения антенных кабелей или свернитесь к этому шагу при сборке.

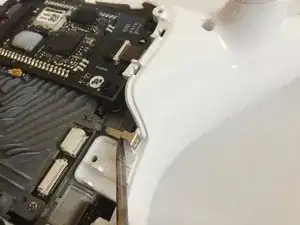

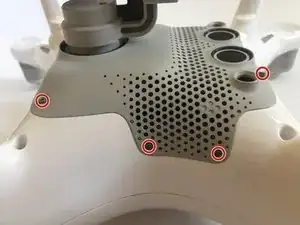

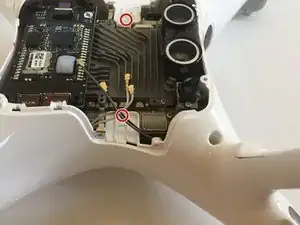

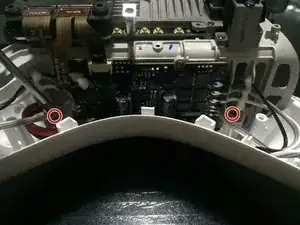

Отверткой Phillips #000 отвинтите два винта, расположенные на белых пластиковых защёлках.

Лопаткой осторожно подогните два металлических зажима вверх.

Действуйте аккуратно и не ломайте зажимы. При сборке их нужно будет вернуть в исходное положение.

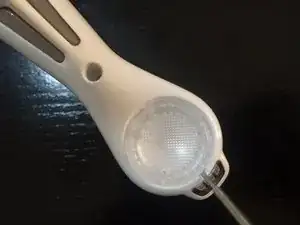

Лопаткой или плоской отверткой аккуратно подденьте светодиодную накладку.

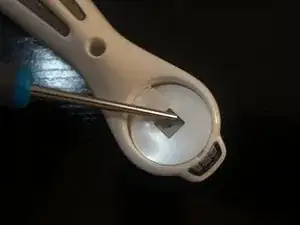

Лопаткой или плоской отверткой аккуратно подденьте прилегающий стикер.

СОВЕТ: прикрепите стикер к гладкой стороне пластиковой светодиодной накладки, чтобы сохранить её чистой и чтобы стикер не потерял липкость. СОВЕТ при сборке: убедитесь, что стикеры выровнены, чтобы язычок вошёл в защёлку.

Повторите этот шаг для всех четырёх светодиодных накладок.

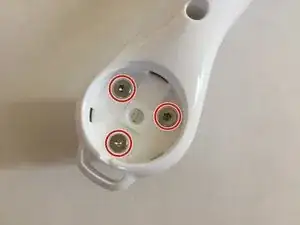

Отверткой T8 отвинтите 3 винта, которые соединяют корпус и мотор.

Повторите этот шаг для всех 4 моторов.

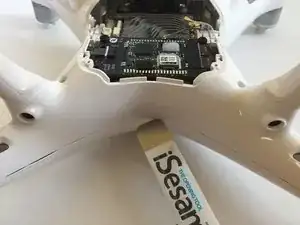

Лопаткой или медиатором аккуратно пройдитесь по стыку, отщёлкивая защёлки, соединяющие половины корпуса.

СОВЕТ: если Вы заменяете корпус, потому что старый повреждён, не волнуйтесь о трещинах или дальнейших повреждениях — действуйте решительно.

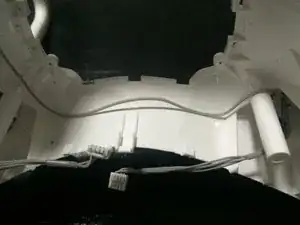

Не пытайтесь полностью разделить корпус пока — сначала нужно отсоединить несколько кабелей.

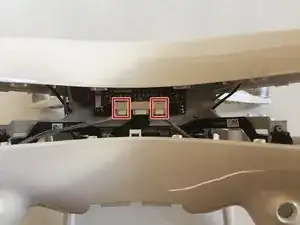

Пальцами или плоскогубцами-игольчатыми аккуратно отсоедините кабели, нажав на белые защёлки по бокам и вытянув кабели.

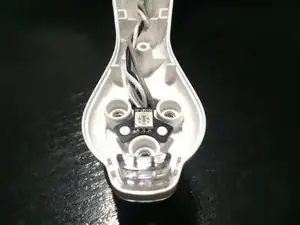

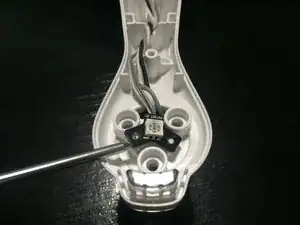

Ножом или плоской отверткой удалите расплавленные пластиковые заклёпки, удерживающие плату светодиодов. Будьте осторожны, чтобы не повредить светодиоды.

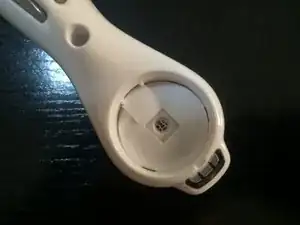

Осторожно подденьте плату светодиодов и извлеките её из корпуса дрона.

Повторите на всех четырёх крыльях.

При сборке используйте тупое жало паяльника для закрепления платы светодиодов в новом корпусе.

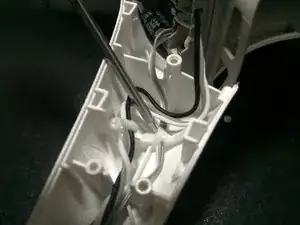

Мелкой отверткой аккуратно подденьте кабели мотора и светодиодов в местах, где они приклеены к корпусу.

Повторите на всех четырёх крыльях.

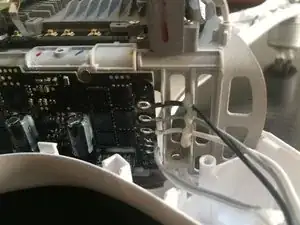

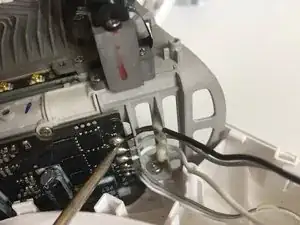

Отпаять все 12 проводов мотора, которые соединяются с платами управления дронов.

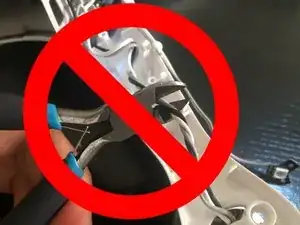

НИКОГДА НЕ не обрезайте кабели бокорезами — это эмалированные провода, и их очень трудно припаять обратно так, чтобы они работали. Сделайте себе услугу и просто отпаять их от платы.

При обратной сборке обратите внимание на порядок проводов. Пока дрон перевёрнут, чёрный — верхний провод, серый — средний, белый — нижний.

Используя отвертку T8, выньте четыре винта, крепящие отсек батареи и плату к верхней половине корпуса.

Осторожно извлеките плату из верхней половины корпуса.

Осторожно оторвите экранирующую наклейку от верхней половины корпуса. Учтите, что её нельзя полностью снять, пока не будут удалены три винта.

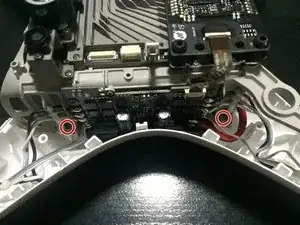

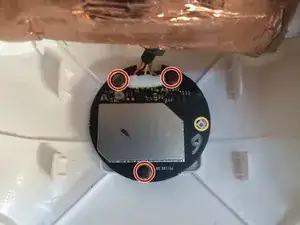

Используя крестовую отвертку Phillips #000, выньте три винта, крепящие плату к верхней половине корпуса дрона.

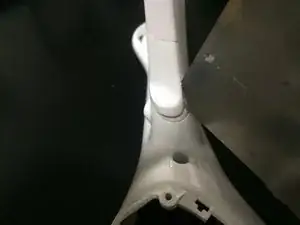

Осторожно подденьте крышки винтов на ножках, прикреплённых к нижней половине корпуса.

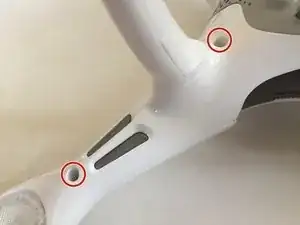

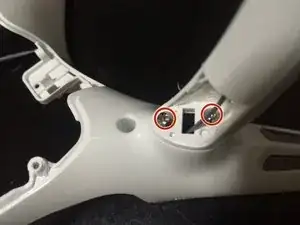

Используя отвертку T6, выньте два винта. Повторите на всех четырёх углах.

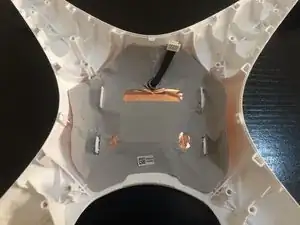

Запомните, откуда вы снимаете кабели, и установите их в новый нижний корпус так же, как они были расположены изначально.
