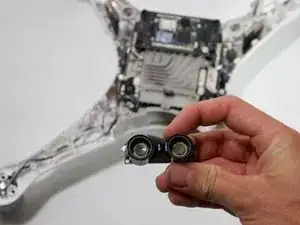

Замена ультразвукового датчика DJI Phantom 4 Advanced

Зажмите повреждённый пропеллер кончиками пальцев.

Поверните пропеллер против часовой стрелки и потяните вверх, чтобы снять.

Снимите восемь шестигранных винтов 7 мм, вращая против часовой стрелки при помощи биты 2 мм.

Отстраните крышки светодиодных моторов металлической лопаткой.

Место поддевания отмечено выемкой, направленной наружу от луча.

Отделите бумажную наклейку с четырёх углов с помощью металлической лопатки.

Снимите двенадцать шестигранных винтов 8.7 мм с основания моторов при помощи биты 2 мм.

Переверните дрон на спину.

Снимите восемь шестигранных винтов 4.5 мм, вращая против часовой стрелки при помощи биты 1.5 мм.

Отделите сетку от дрона, аккуратно потянув вверх и покачивая влево‑вправо.

Камера соединена с дроном кабелем. Потягивание вверх может разорвать соединение. Наклоните сетку на 90 градусов в сторону кабеля.

Снимите два винта 1.2 мм с помощью биты JIS #000 с кронштейна фиксатора кабеля камеры.

Поднимите разъём камеры с одного конца рукой и снимите сетку.

Снимите два винта 1.2 мм с помощью биты JIS #000 с кронштейна антенны.

Поднимите четыре антенны U.FL вверх.

Разъёмы антенн U.FL хрупкие.

Снимите два винта 4 мм с помощью биты JIS #000.

Разъедините корпуса «ракушки» у конца мотора при помощи поддевания.

Отделите корпус «ракушки».

К передней части корпуса снизу к верху проходят два провода. Сильное разъединение корпуса может повредить разъёмы и провода.

Нажмите на защёлки разъёма лопаткой и одновременно потяните за провод.

Снимите верхнюю оболочку с остальной части дрона.

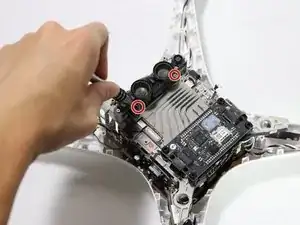

Снимите три винта 2.8 мм с помощью отвертки JIS #000.

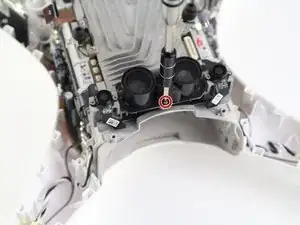

Винт на задней части ультразвукового датчика закрыт пеной.

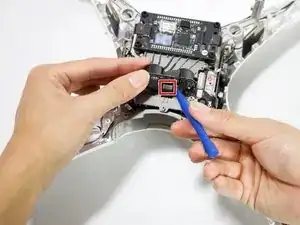

Отделите ленточный кабель от ультразвукового датчика с помощью пластикового инструментa для открывания.
