Замена джойстиков пульта дистанционного управления DJI Phantom 3 Standard
Этот гид будет использован для открытия пульта дистанционного управления DJI Phantom 3 Standard для доступа и замены джойстиков. Джойстики являются важной частью пульта, так как они помогают управлять дроном. Если у вас возникают проблемы с движением джойстиков, ознакомьтесь с руководством по устранению неполадок перед началом каких-либо замен. Эта починка сложна из-за множества мелких компонентов, удерживающих джойстики на месте.
Внимание: После того как крепления, расположенные внутри пульта, будут откручены, а корпус приподнят, пружины потеряют натяжение и могут выскочить на место.
Шаг 1

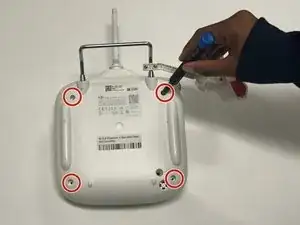

Поверните пульт так, чтобы задняя часть смотрела вверх, а джойстики лежали на столе.
Удалите четыре винта длиной 11 мм, которые фиксируют заднюю панель, с помощью отвертки JIS #0.

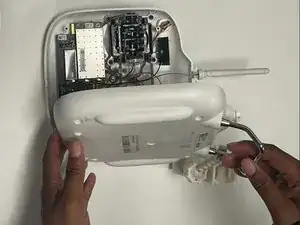

Снимите заднюю панель, следя за проводами, которые всё ещё подключены к устройству.
Шаг 2
На внутренней стороне пульта удалите четыре винта длиной 11 мм, которые закрывают основание джойстика.
Шаг 3

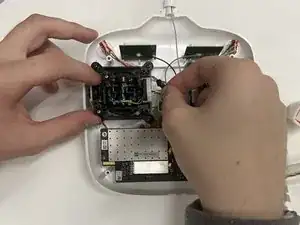

Внутри основания удалите два винта длиной 9 мм, которые фиксируют крепление джойстика с обеих сторон.

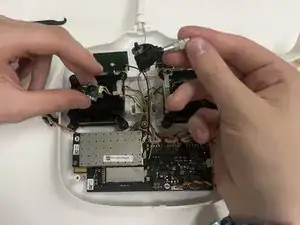

Снимите крепления с левой и правой стороны джойстика, чтобы получить доступ к плате с левой стороны.
Отсоедините плату.
Шаг 4

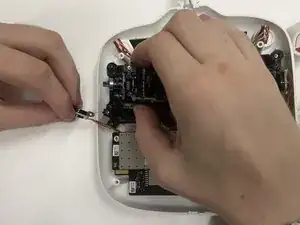

Отделите другую плату от соединения джойстика с помощью пластикового инструмент.
Плата соединена с помощью клея. Если пластиковый инструмент не может отковырять клей, используйте металлический инструмент в крайнем случае.

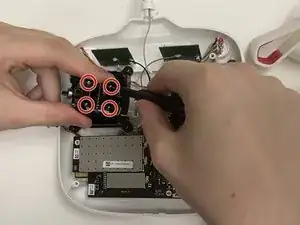

Возьмите модуль джойстика и удалите четыре винта длиной 8 мм, которые соединяют джойстик с корпусом.
Открутите джойстик от модуля, если замена не нужна.
Шаг 5

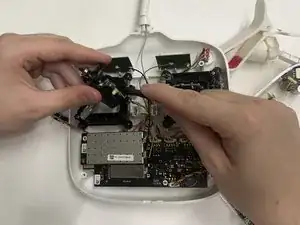

Удалите джойстик.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
