Замена landing gear для DJI Phantom 3 Advanced
В этом руководстве описаны шаги, необходимые для замены landing gear на DJI Phantom 3 Advanced. Это включает в себя откручивание landing gear, а также удаление антенны приемника с конструкции для замены landing gear.
Шаг 1
С батареей, обращенной к вам, найдите два язычка сверху и снизу батареи, как показано.
Не забудьте деактивировать и выключить свой квадрокоптер перед началом разборки.
Шаг 2
Нажмите на два язычка пальцем и большим пальцем, и аккуратно вытащите батарею на себя, из корпуса квадрокоптера.
Другой рукой надежно держите квадрокоптер, чтобы он оставался неподвижным.
Шаг 3

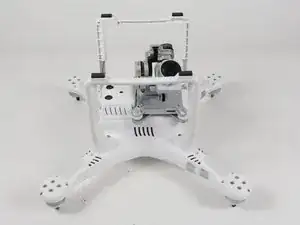

Переверните Phantom вверх дном.

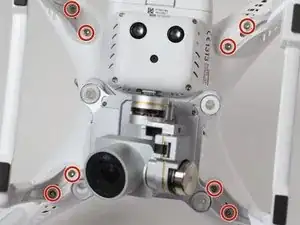

Удалите восемь винтов длиной 7.5 мм и диаметром 3 мм, которые крепят landing gear к корпусу квадрокоптера, с помощью отвертки T-8.
Шаг 4

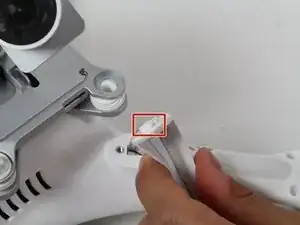

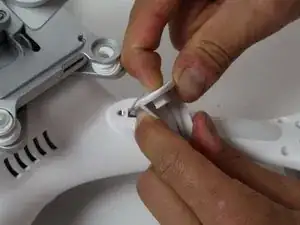

Удалите резиновый прокладку в landing gear, выталкивая прокладку пальцем из слота.
Шаг 5

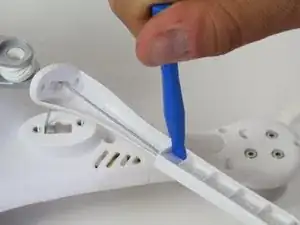

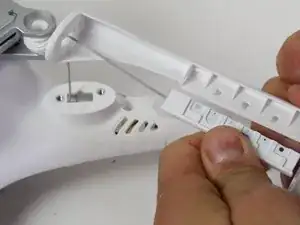

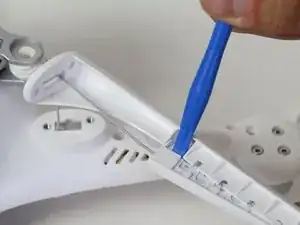

С помощью пластикового инструмента для открытия аккуратно разделите две пластиковые части landing gear.
Будьте осторожны, чтобы не повредить провод, так как это ваша антенна приемника.
Шаг 6

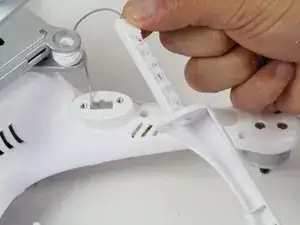

Протяните провод и прикрепленный пластик через отверстие в landing gear.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
