Замена аккумулятора пульта управления DJI Phantom 4 Advanced
Аккумулятор можно считать сердцем устройства. Без него устройства не будут работать и окажутся бесполезными.
Чтобы ваше удовольствие не испортил разряженный аккумулятор, данный руководство предоставляет инструкции по замене аккумулятора на пульте управления DJI Phantom 4 Advanced.
Шаг 1

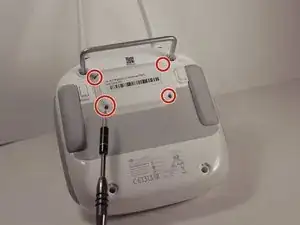

Снимите четыре винта с помощью отвертки Torx T8 для доступа к задней плате.
Шаг 2

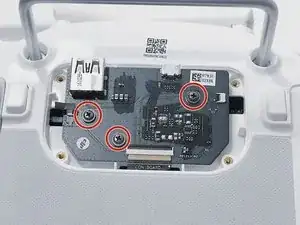

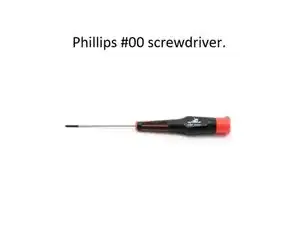

Снимите три винта с помощью отвертки Phillips #00.
Шаг 3

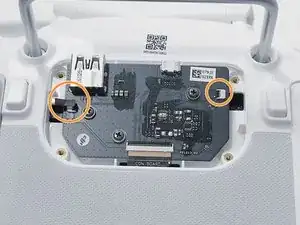

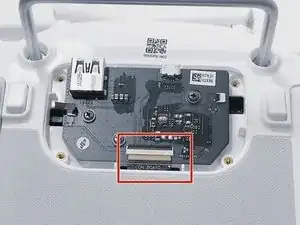

С помощью пинцета осторожно снимите большой язычок платы.
Используйте руки, чтобы снять две мелкие скобы. Вытягивайте их из разъема в горизонтальном направлении.
Шаг 4

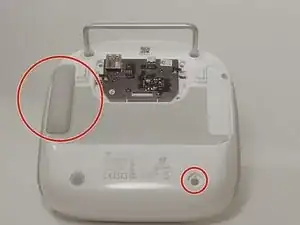

Снимите резиновые накладки, чтобы получить доступ к отверстиям для винтов.
Убедитесь, что вы сохранили накладки и не прилипли их ни к чему, вы захотите сохранить клейкую поверхность.

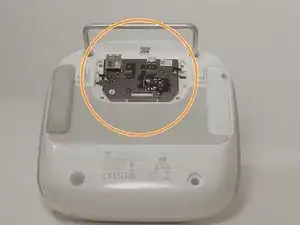

Снимите заднюю плату и отложите ее в сторону.
Шаг 5
Разъедините заднюю пластиковую панель.
Рекомендуемым инструментом для этого будет металлическая лопатка, хотя это не обязательно.
После снятия задней панели у вас будет доступ к материнской плате.
Шаг 6
Аккумулятор прикреплен к задней пластиковой панели и находится в нижней части пульта управления.

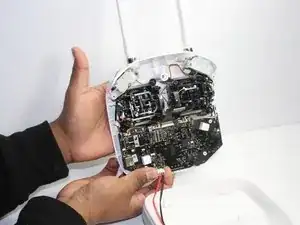

Отключите провод, который соединен с нижней стороной основной платы.
Шаг 7

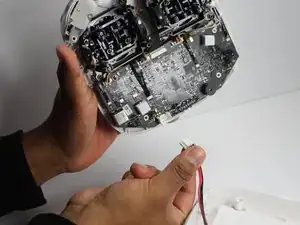

После отключения провода снимите аккумулятор, приподняв крышку, к которой он прикреплен.
Шаг 8

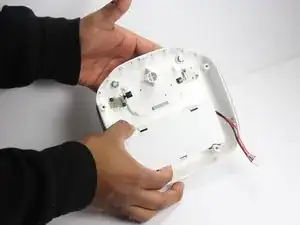

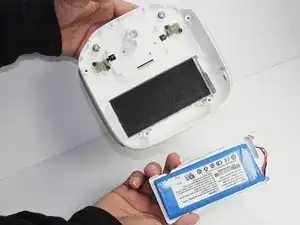

Когда крышка снята, вы получите доступ к аккумулятору.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
