Замена контроллера полёта DJI Phantom 4 Advanced

Удерживайте повреждённый пропеллер кончиками пальцев.

Поверните пропеллер против часовой стрелки и потяните вверх, чтобы снять.

Снимите восемь винтов 7 мм с шестигранной головкой, поворачивая против часовой стрелки битом 2 мм.

Подденьте крышки светодиодных моторов металлическим лопаткой.

Место поддевания отмечено выемкой, направленной наружу от луча.

Подденьте бумажную накладку в четырёх углах металлической лопаткой и снимите.

Снимите двенадцать винтов 8.7 мм с шестигранной головкой с оснований моторов битом 2 мм.

Переверните дрон на спину

Снимите восемь винтов 4.5 мм, поворачивая их против часовой стрелки битом 1.5 мм.

Отделите сетку от дрона, осторожно потянув вверх и покачивая из стороны в сторону.

Камера соединена кабелем с дроном. Поднятие может оборвать соединение. Наклоните сетку на 90 градусов в сторону кабеля.

Снимите два винта 1.2 мм, используя бит JIS #000, с кронштейна фиксации кабеля камеры.

Поднимите разъём камеры за один конец рукой и снимите сетку.

Снимите два винта 1.2 мм битом JIS #000 с кронштейна антенны.

Поднимите четыре антенны U.FL.

Разъёмы антенн U.FL хрупкие.

Снимите два винта 4 мм битом JIS #000.

Разделите корпуса-ракушки у конца мотора при помощи поддевания.

Отделите корпус-ракушку.

Два провода соединяют нижнюю раму с верхней рамой в передней части дрона. Сильное разъединение корпуса-ракушки может повредить разъёмы и провода.

Нажмите на защёлки разъёма лопаткой и одновременно потяните за провод.

Снимите корпус с остальной части дрона.

Снимите электропленку.

Разблокируйте разъём, поддев черную защёлку вверх.

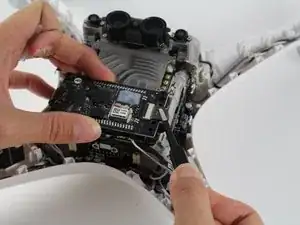

Вытяните ленточный кабель пинцетом.

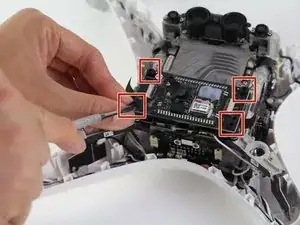

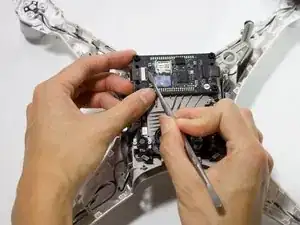

Снимите демпферы вибрации контроллера полёта, вдавив демпферы в крепления лопаткой.

Будьте осторожны, чтобы не порвать резиновые изоляторы. При повреждении замените резиновые изоляторы.
