Замена контроллера полёта DJI Phantom 3 Advanced

Разместите аккумулятор лицевой стороной к себе и найдите две защёлки вверху и внизу аккумулятора, как показано.

Не забудьте разоружить и выключить квадрокоптер перед началом разборки.

Нажмите на две защёлки пальцем и большим пальцем и аккуратно сдвиньте аккумулятор к себе, вынимая его из каркаса квадрокоптера.

Держите квадрокоптер второй рукой, чтобы он оставался неподвижным.

Переверните Phantom 3 Advanced вверх дном.

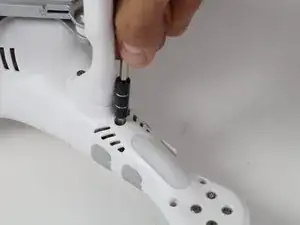

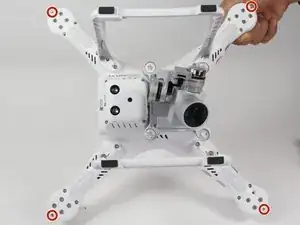

Снимите четыре винта длиной 7 мм с шагом 2 мм с помощью отвертки T-6.

Один винт на каждой лыже руки, расположенный на конце луча.

Снимите восемь винтов длиной 5 мм с шагом 2,5 мм с помощью отвертки T-8.

Два винта по 5 мм на каждой руке.

Снимите четыре глубоких винта длиной 10 мм с шагом 3 мм с помощью отвертки T-8.

Один винт на каждой руке, расположенный рядом с шасси для посадки.

Осторожно переверните Phantom обратно так, чтобы моторы смотрели вверх.

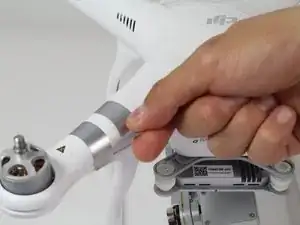

Отодвиньте серебристые наклейки от шва на крышке.

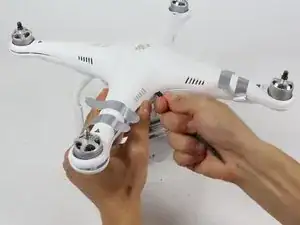

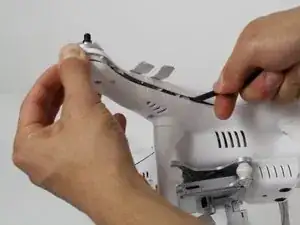

Используя пластиковую лопаточку, медленно разъедините две половины пластикового корпуса.

Для этого шага потребуется некоторое усилие, пластик будет громко щёлкать при разделении корпуса.

Не снимайте крышку полностью. Сначала необходимо отсоединить провод, подключённый к плате управления, прежде чем снять крышку окончательно.

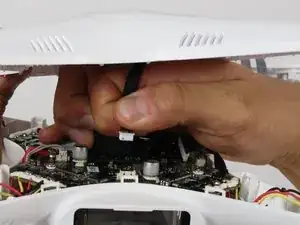

Медленно отведите верхнюю половину пластикового корпуса примерно наполовину. Существует ленточный кабель, который соединяет крышку с платой управления.

Проследите ленточный кабель до платы управления и найдите разъём, который соединяет кабель с платой.

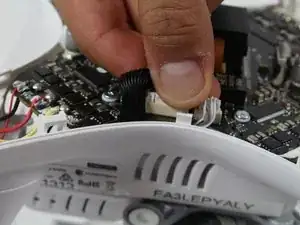

Нажмите на защёлку сбоку разъёма и вытяните кабель вверх.

Продолжите снимать корпус до конца.

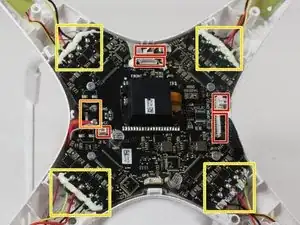

Найдите пять ленточных кабелей, которые нужно отсоединить от платы управления.

Найдите красный и чёрный провода аккумулятора.

Проследите три провода от каждого мотора и три провода от каждого светодиода до мест их подключения на плате управления.

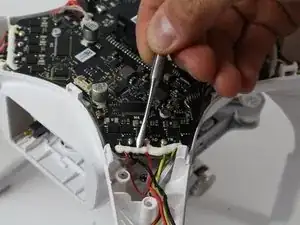

Используйте пластиковый инструмент для вскрытия, чтобы удалить клей, который закрывает провода моторо и светодиодов. При необходимости используйте металлический инструмент для вскрытия.

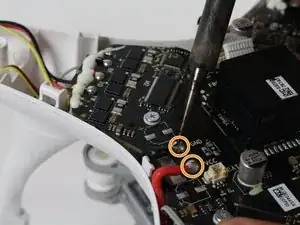

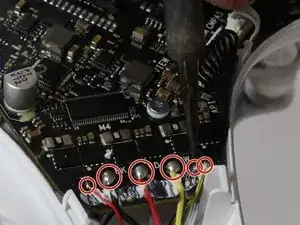

Отпаять шесть проводов моторо и светодиодов в местах их подключения к контроллеру полёта для каждой руки. Обратитесь к Руководству по выпайке для инструкции по выпайке.

Отпаять провода аккумулятора.

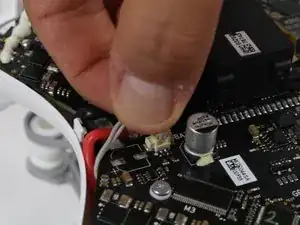

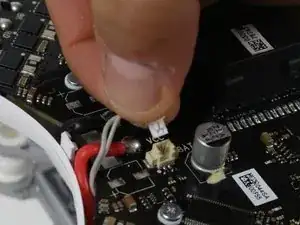

Снимите кабель рядом с местом подключения проводов аккумулятора. Сожмите и удерживайте верхнюю часть разъёма, затем выньте его.

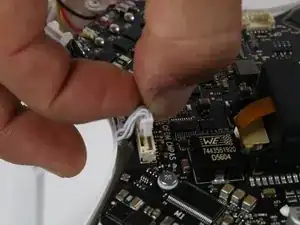

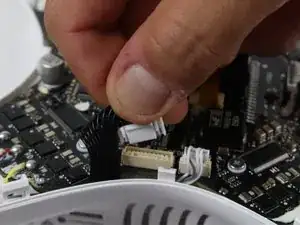

Снимите чёрный ленточный кабель и трёхпроводный кабель рядом с ним. Нажмите на маленькую защёлку разъёма ленточного кабеля и вытяните его.

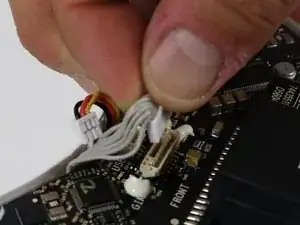

Найдите ленточный кабель, который находится рядом со словом «Front» на плате управления.

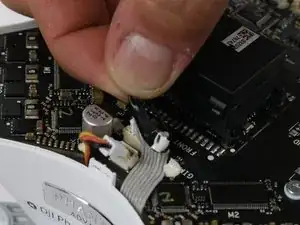

Снимите маленький кабель рядом с ленточным кабелем, сжав боковую защёлку и вытянув разъём вверх. Он имеет чёрный, красный и жёлтый провода.

Снимите чёрную ленту с ленточного кабеля.

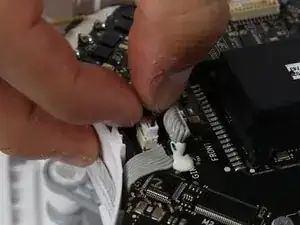

Снимите ленточный кабель, сжав боковую защёлку и вытянув разъём вверх.

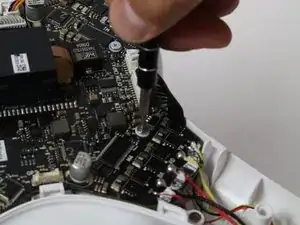

Снимите четыре винта длиной 6,5 мм с шагом 2 мм с помощью крестовой отвертки PH00.

Теперь снимите контроллер полёта, медленно потянув его с рамы.
