Замена светодиода (LED) DJI Phantom 3 Advanced

Расположив батарею перед собой, найдите две защёлки сверху и снизу батареи, как показано.

Не забывайте разоружить и отключить питание квадрокоптера перед началом разборки.

Нажмите двумя пальцами на обе защёлки и осторожно сдвиньте батарею к себе, извлекая её из корпуса квадрокоптера.

Другой рукой удерживайте квадрокоптер, чтобы он не сдвинулся.

Переверните Phantom 3 Advanced вверх дном.

Удалите четыре винта длиной 7 мм и диаметром 2 мм с помощью отвертки T-6.

По одному винту на каждую рамку, расположены на кончиках лучей.

Удалите восемь винтов длиной 5 мм и диаметром 2,5 мм с помощью отвертки T-8.

На каждом луче по два винта 5 мм.

Удалите четыре глубоких винта длиной 10 мм и диаметром 3 мм с помощью отвертки T-8.

По одному винту на каждом луче, расположены рядом с шасси.

Осторожно переверните Phantom обратно так, чтобы моторы были сверху.

Отклейте серебристые наклейки вдоль шва крышки.

С помощью пластиковой лопатки медленно разъедините две половины пластикового корпуса.

Этот шаг требует некоторой силы, и пластик будет громко щёлкать при разделении корпуса.

Не снимайте крышку полностью. Перед полным снятием крышки необходимо отсоединить провод от платы управления.

Медленно поднимите верхнюю половину корпуса примерно до середины. Имеется ленточный кабель, соединяющий крышку и плату управления.

Проследите ленточный кабель до платы управления и найдите разъём, соединяющий кабель с платой.

Нажмите на защёлку сбоку разъёма и потяните кабель вверх.

Продолжите снятие крышки до конца.

Проследите красный, жёлтый и чёрный провода от светодиода до точки их подключения на плате управления.

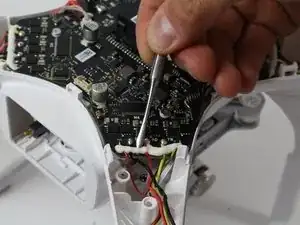

Соскребите клей пластиковой лопаткой. При необходимости используйте металлический инструмент для вскрытия.

Провода светодиода тоньше проводов моторов.

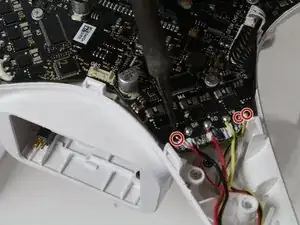

Выпаяйте красный, жёлтый и чёрный провода, соединяющие светодиод с платой управления. Дополнительную информацию по выпаиванию см. по ссылке ниже. Информация по выпаиванию

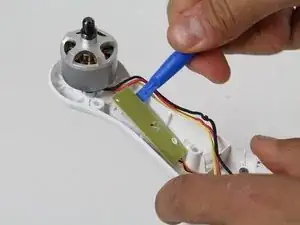

Используйте пластиковую лопатку и подденьте ею светодиод.

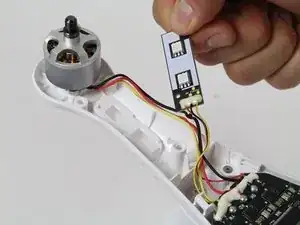

Нажмите на пластиковой лопатке и извлеките светодиод.
