Замена аккумулятора пульта дистанционного управления DJI Phantom 3 Standard
В этом руководстве показано, как открыть пульт дистанционного управления DJI Phantom 3 Standard для доступа к аккумулятору и его замены. Если Ваш пульт неправильно заряжается, перед продолжением ремонта ознакомьтесь со страницей по устранению неполадок. Шаг 3 выполняйте осторожно, чтобы не повредить соединение между аккумулятором и гнездом подключения.
Шаг 1

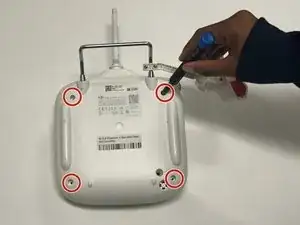

Разместите пульт так, чтобы задняя панель была сверху, а стики касались стола.
Снимите четыре винта длиной 11 мм, крепящие заднюю крышку, с помощью крестовой отвертки Phillips #0.
Снимите заднюю крышку, учитывая наличие проводов, по-прежнему подключённых к устройству.
Шаг 2

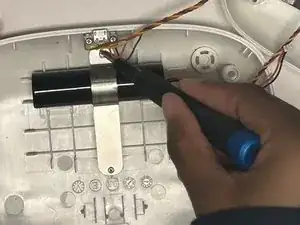

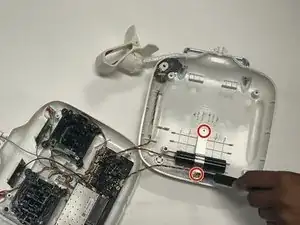

Снимите два винта длиной 8 мм, фиксирующие аккумулятор в пульте, с помощью отвертки JIS #00.
Шаг 3

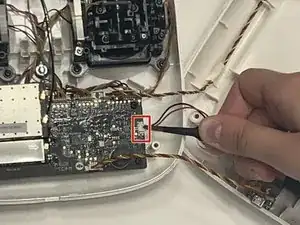

С помощью пинцета с нейлоновой насадкой отсоедините трёхконтактный разъём аккумулятора, соединяющий аккумулятор с платой.
Извлеките аккумулятор.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
