Замена задней платы управления DJI Phantom 4 Advanced

Плата управления находится под задней крышкой. Этот гид поможет вам удалить и заменить заднюю плату управления вашего пульта DJI Phantom 4 Advanced.

Многие проблемы, возникающие с пультом DJI, вызваны неисправной задней платой управления.

Прежде чем начать, отключите дрон и полностью выключите пульт.

Шаг 1

Удалите четыре винта с помощью отвертки Torx T8 для доступа к задней плате управления.

Удалите три винта с помощью отвертки Phillips #00.

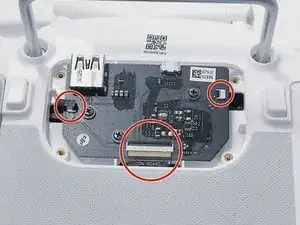

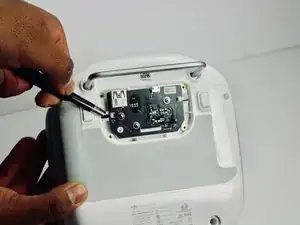

С помощью пинцета аккуратно извлеките большую вкладку платы управления.

Используйте руки, чтобы удалить два маленьких зажима. Выдвигайте их из гнезда в горизонтальном направлении.

Снимите резиновые накладки, чтобы получить доступ к отверстиям для винтов.

Убедитесь, что вы сохранили накладки и не прилипли их ни к чему, так как вам необходимо сохранить клейкость.

Удалите заднюю плату и отложите её в сторону.

Разъедините заднюю пластиковую панель.

Рекомендуемым инструментом для этого будет металлическая лопатка, но это не обязательно.

После снятия задней панели вы получите доступ к материнской плате.

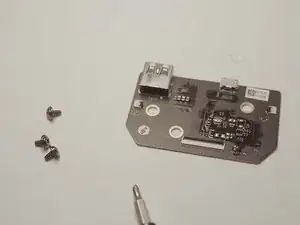

Удалите три винта PH0, закрепляющие печатную плату к пульту.

Удалите каждую из трех ленточных кабелей из их зажимов, выдвигая их в горизонтальном направлении от гнезда.

Удалите заднюю плату управления.

Плату можно заменить.

Чтобы собрать устройство обратно, следуйте этим инструкциям в
