Замена руки подвеса и кабеля камеры DJI Phantom 3 Pro

Транспорт

Ой. Если вы, как и я, пытались летать на своем дроне, и это не сработало, вам может потребоваться заменить руки подвеса и кабель вашей камеры. Надеюсь, вам удалось восстановить эти компоненты. Это может произойти при столкновении с деревом или другим объектом. Не волнуйтесь! Вы можете заменить сломанные компоненты и снова начать летать.

Шаг 1

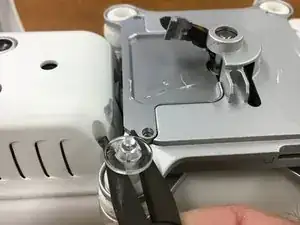

Подденьте или снимите прозрачные круглые фиксаторы с каждого фиксатора на основании камеры. Удалите штифты и (4) резиновые демпферы. Возможно, лапки на фиксаторах сломаются, поэтому будет разумно иметь запасные на всякий случай.

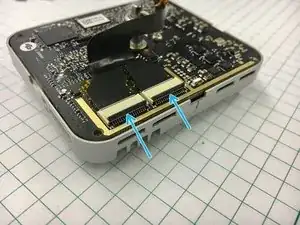

Используйте лопатку, чтобы освободить лапки на (2) серых кабелях между блоком камеры и аппаратом. Отложите аппарат в сторону.

Шаг 2

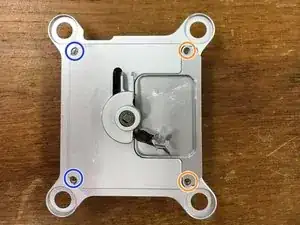

Удалите (4) винта Phillips 0 с нижней части корпуса, как показано на фото. Держите их отдельно, так как 2 (оранжевых) в пластиковом корпусе короче. Снимите пластиковый корпус, выдвинув его.

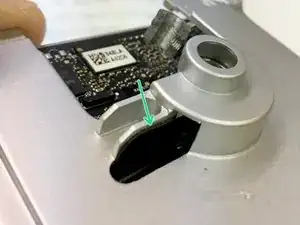

Вставьте металлическую лопатку между шлейфом и блоком управления в указанном месте, чтобы освободить клей.

Осторожно покачивайте верхнюю часть корпуса из стороны в сторону, вытягивая верхнюю половину прямо от нижней половины. Аккуратно освободите верхнюю часть корпуса от подшипника и вала. Следите за тем, чтобы кабель не прикрепился обратно. Подшипник может остаться в верхней части корпуса или на валу. Если он на валу, снимите его и отложите в сторону.

Шаг 3

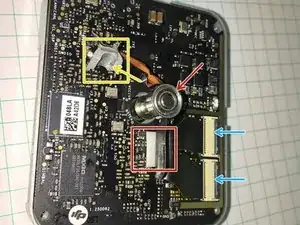

Используйте пластиковую лопатку, чтобы освободить белый клей между шлейфом и платой управления. Если он находится на валу, удалите подшипник и отложите его в сторону.

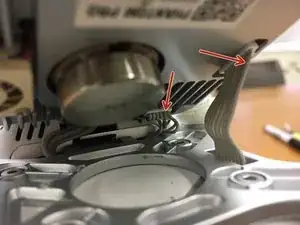

Поднимите две коричневые фиксаторы на соединительных точках кабеля. Затем освободите кабель.

Если ваша рука все еще прикреплена к валу, используйте биту/ключ на 1,5 мм, чтобы ослабить фиксирующий винт на валу. Сдвиньте сборку руки с вала. Теперь вам нужно проверить плату управления на наличие физических повреждений.

Шаг 4

Используйте металлическую лопатку, чтобы отделить клей кабеля вдоль верхней руки подвеса.

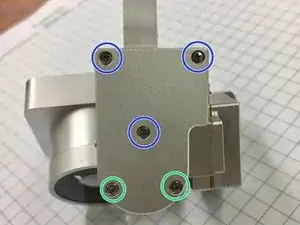

Используя биту/драйвер Phillips #0, удалите (3) винта 1 x 5 мм с верхнего корпуса. Отметьте их положение.

Удалите (2) винта 1.5 x 4.5 мм из изогнутой части корпуса.

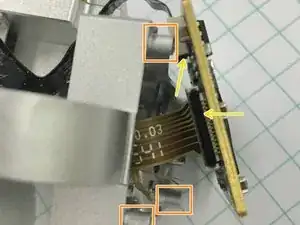

Осторожно, не тяните за кабели, сдвиньте плату мотора с фиксирующих пинов.

<

Перевод руководства с ifixit.com
