Замена двигателя DJI Phantom 4 Advanced

Сожмите повреждённый пропеллер кончиками пальцев.

Поверните пропеллер против часовой стрелки и потяните вверх, чтобы снять.

Снимите восемь винтов с шестигранной головкой 7 мм, вращая против часовой стрелки с помощью биты 2 мм.

Подденьте крышки светодиодов мотора металлической лопаткой.

Место для поддевания отмечено выемкой, направленной наружу от луча.

Подденьте бумажное покрытие на четырёх углах металлической лопаткой и снимите.

Снимите двенадцать винтов с шестигранной головкой 8,7 мм с оснований моторов, используя биту 2 мм.

Перевёрните дрон на крышу.

Снимите восемь винтов с шестигранной головкой 4,5 мм, вращая их против часовой стрелки битой 1,5 мм.

Отделите сетку от дрона, аккуратно потянув вверх и покачивая влево и вправо.

От камеры к дрону идёт кабель. Поднятие может разорвать соединение. Наклоните сетку на 90 градусов в сторону кабеля.

Снимите два винта 1,2 мм, используя биту JIS #000, с держателя кабеля камеры.

Поднимите разъём камеры с одного конца рукой и снимите сетку.

Снимите два винта 1,2 мм, используя биту JIS #000, с держателя антенны.

Поднимите четыре антенны U.FL вверх.

Разъёмы антенн U.FL хрупкие.

Снимите два винта 4 мм, используя биту JIS #000.

Подденьте корпус-ракушку у конца мотора.

Разъедините корпус-ракушку.

Два провода соединяют нижнюю рамку с верхней рамкой в передней части дрона. Сильное разъединение корпуса-ракушки может повредить разъёмы и провода.

Нажмите защёлки разъёма лопаткой и одновременно потяните за провод.

Снимите корпус с остальной части дрона.

Снимите два винта 4 мм, используя биту JIS #000.

Переверните металлическое крепление вправо и сдвиньте вверх.

Будьте осторожны при обращении с металлическим креплением — оно легко отламывается.

Отделите клей от платы металлической лопаткой.

Покачайте плату регулятора оборотов и вытяните её вверх и в сторону от дрона.

Отпаивайте провода мотора и светодиодов с обеих сторон платы. Для общей информации по пайке посетите это Руководство по технике пайки.

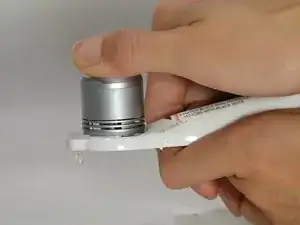

Отделите мотор от луча при помощи лопатки.

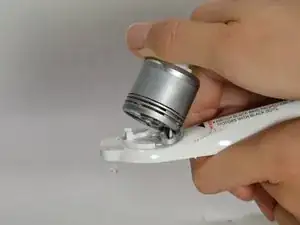

Вытяните мотор и провода мотора из корпуса.
