Замена джойстиков пульта дистанционного управления DJI Phantom 4 Advanced
В этом руководстве пошагово показано, как безопасно снять и заменить джойстики пульта дистанционного управления DJI Phantom 4 Advanced. Поскольку для этой операции потребуется отключить плату, настоятельно рекомендуется начинать работу имея под рукой соответствующие инструменты и достаточно времени.
В ходе работы потребуется осторожно отсоединять множество разъемов, чтобы не повредить другие детали и не нарушить работоспособность пульта.
Джойстики может потребоваться заменить из‑за неисправностей, таких как неточная навигация, самопроизвольное смещение без ввода или полная неработоспособность джойстика.
Шаг 1
Удалите четыре винта торкс T8, чтобы получить доступ к задней плате.
Шаг 2
Удалите три винта крестовой отверткой Phillips #00.
Шаг 3
Пинцетом аккуратно снимите большую кнопку разъема платы.
Снимите двумя руками две маленькие защелки. Вытягивайте из разъема в горизонтальном направлении.
Шаг 4
Снимите резиновые накладки, чтобы получить доступ к отверстиям для винтов.
Сохраните накладки и следите, чтобы они ни к чему не прилипли — вам понадобится клейкая лента.
Снимите заднюю плату и отложите в сторону.
Шаг 5
Разберите заднюю пластиковую панель.
Рекомендуемый инструмент — металлическая лопатка, но она не обязательна.
После снятия задней панели вы получите доступ к материнской плате.
Шаг 6
Отключите ленточные разъемы 1, 2, 5, 8G и 3.
Снимайте ленточный разъем, аккуратно потянув вдоль платы. Не тяните прямо вверх.
Затем снимите штекеры.
Шаг 7
Крестовой отверткой Phillips #00 удалите два винта Phillips.
Шаг 8
Дважды проверьте, что все защелки, штекеры и винты удалены или отключены.

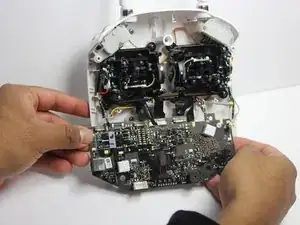

Аккуратно поднимите материнскую плату из корпуса.
Шаг 9

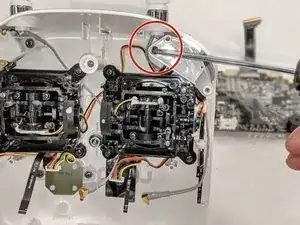

Удалите винты Phillips длиной 10,7 мм, используя отвертку Phillips #1.
Шаг 10

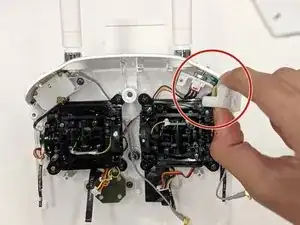

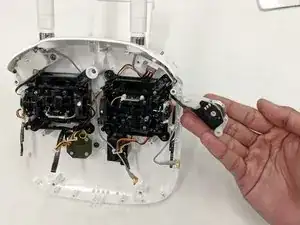

Аккуратно снимите элемент управления колесом стабилизатора с корпуса.
Будьте осторожны с хрупкими проводами при снятии этого компонента.
Шаг 11

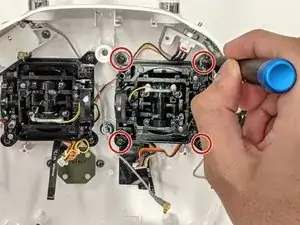

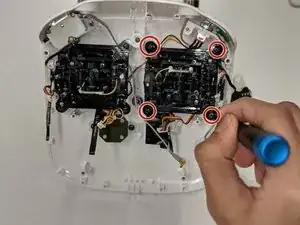

Удалите четыре винта Phillips длиной 10,7 мм, используя отвертку Phillips #1.
Шаг 12

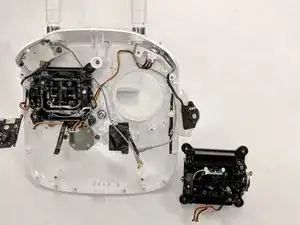

Аккуратно снимите модуль джойстика.
Осторожно обращайтесь с мелкими и хрупкими проводами, чтобы не повредить их.
Шаг 13

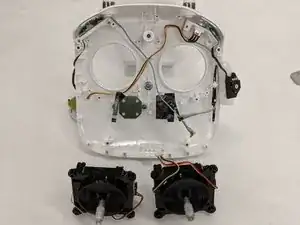

Повторите шаги 9–12, чтобы снять второй джойстик.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
