Замена материнской платы пульта дистанционного управления DJI Phantom 4 Advanced

Удалите четыре винта с помощью отвертки Torx T8, чтобы получить доступ к задней плате.

Удалите три винта с помощью отвертки Phillips #00.

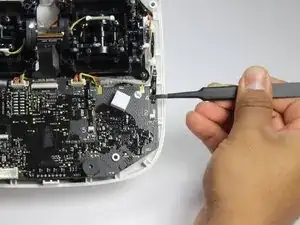

С помощью пинцета аккуратно снимите большой язычок платы.

Снимите два небольших зажима руками. Выдвиньте их из разъема в горизонтальном направлении.

Отклейте резиновые накладки, чтобы получить доступ к отверстиям для винтов.

Убедитесь, что вы сохранили накладки и не прилипли к ним, вам нужно сохранить клейкость.

Удалите заднюю плату и отложите ее в сторону.

Разъедините заднюю пластиковую панель.

Рекомендуемый инструмент для этого — металлическая лопатка, но это не обязательно.

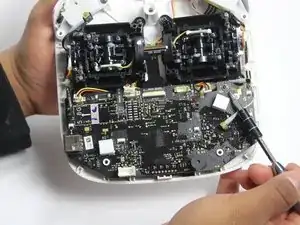

После снятия задней панели у вас будет доступ к материнской плате.

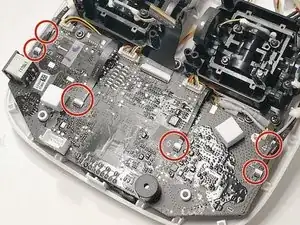

Отключите ленты 1, 2, 5, 8G и 3.

Снимайте ленты, аккуратно тянув вдоль материнской платы. Не тяните прямо вверх.

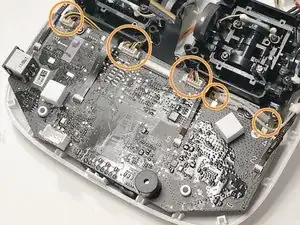

Затем удалите разъемы.

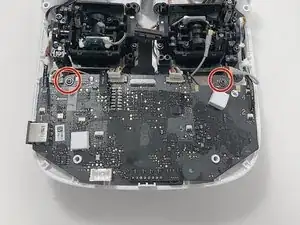

С помощью отвертки Phillips #00 удалите два винта.
