Замена аккумулятора Honda Shadow Spirit 750 2006
Это руководство покажет, как заменить разряженный или неисправный аккумулятор в мотоцикле Honda Shadow Spirit. Все инструменты должны находиться в мотобайке в ящике для инструментов.
ПРИМЕЧАНИЕ: Указания в руководстве даны с вида сзади мотоцикла.
Левый = сторона, противоположная выхлопной трубе
Правый = сторона с выхлопной трубой
Шаг 1
Снимите пластиковую накладку, расположенную слева на мотоцикле, потянув деталь прямо от корпуса мотоцикла.
Шаг 2
Ящик для инструментов находится под панелью.
С помощью ключа от мотоцикла откройте ящик для инструментов.
Достаньте пластиковый пакет внутри, в котором находятся инструменты, необходимые для базового обслуживания мотоцикла.
Шаг 3

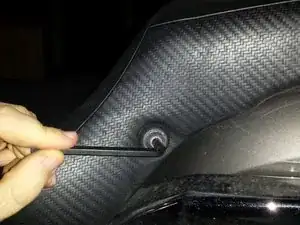

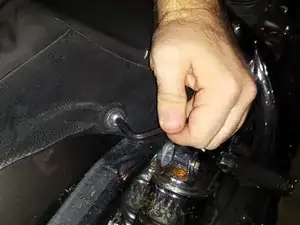

С помощью шестигранного ключа отверните винты с обеих сторон сиденья мотоцикла.
Шаг 4

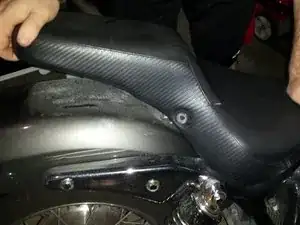

Поднимите заднюю часть сиденья вверх.
Оттяните сиденье назад, чтобы снять его с мотоцикла.
Шаг 5

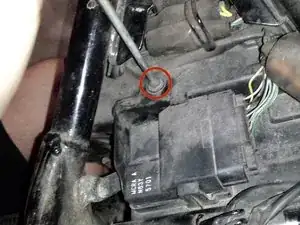

С помощью отвертки отвинтите винт, удерживающий пластиковую крышку.
Шаг 6

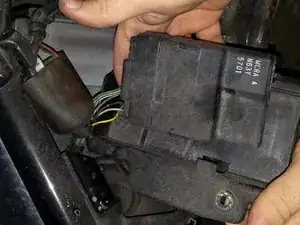

Снимите крышку аккумулятора и вытяните блок предохранителей из крышки.
Отложите блок предохранителей вправо от мотоцикла. Не отсоединяйте провода.
Шаг 7

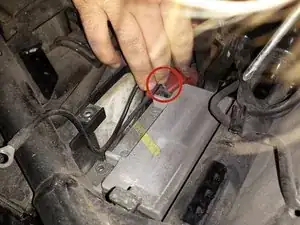

С помощью отвертки отсоедините провод заземления (отрицательный (-) кабель) от аккумулятора.
Отложите провод на левую сторону мотоцикла.
Шаг 8

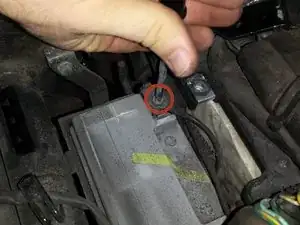

Также с помощью отвертки отсоедините положительный (+) кабель от аккумулятора.
Отложите провод на правую сторону мотоцикла.
Не допускайте соприкосновения красного(+) и черного(-) проводов
Шаг 9
Извлеките аккумулятор из мотоцикла, потянув вверх.
Заключение
Для сборки выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
