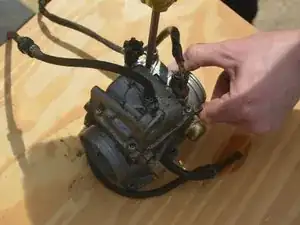

Ремонт карбюратора квадроцикла Honda Rancher 350 2004–2006 гг.
Со временем квадроцикл подвергается воздействию различных погодных условий, а также пыли, грязи и ила. В течение многих лет внутри карбюратора накапливаются грязь и абразивные частицы, что приводит к его некорректной работе. Когда карбюратор выходит из строя, двигатель не получает правильного соотношения топлива и воздуха, необходимого для нормальной работы. В результате квадроцикл перестаёт запускаться при проворачивании стартера.
К счастью, относительно недорогие комплекты для ремонта карбюратора можно заказать в интернете, и владельцы могут выполнить ремонт самостоятельно. Ремонт карбюратора включает три основных этапа: ослабление и снятие карбюратора с квадроцикла, разборка карбюратора для его очистки и замены изношенных деталей (входящих в комплект), и, наконец, сборка карбюратора и установка его обратно на квадроцикл.
В этом руководстве по ремонту мы сначала покажем, как отсоединить и снять карбюратор с квадроцикла, а затем продемонстрируем, как тщательно его очистить и заменить изношенные детали.
Шаг 1

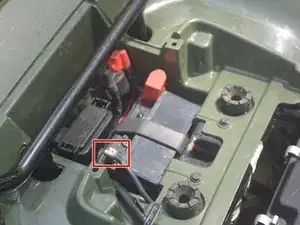

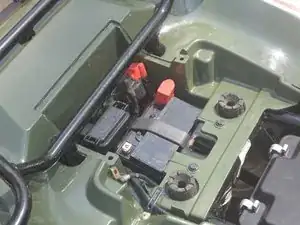

В целях безопасности используйте крестовую отвёртку, чтобы отсоединить отрицательный клемм аккумулятора.
Никогда не отсоединяйте положительную клемму аккумулятора прежде, чем отрицательную.
Шаг 2

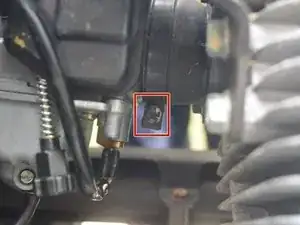

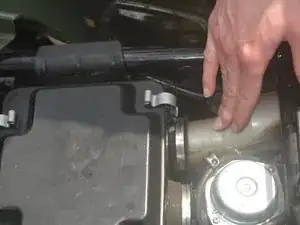

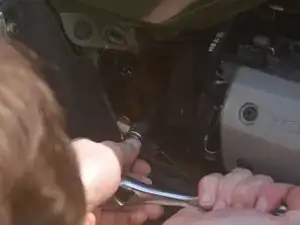

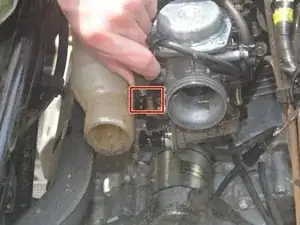

Используйте трещотку с головкой на 10 мм, чтобы ослабить хомут, соединяющий карбюратор с впускным коллектором.
Шаг 3

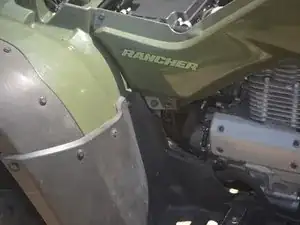

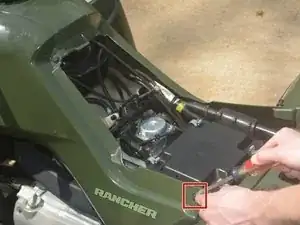

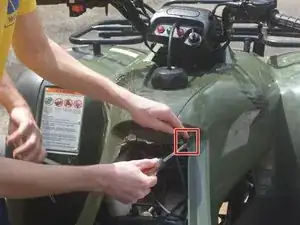

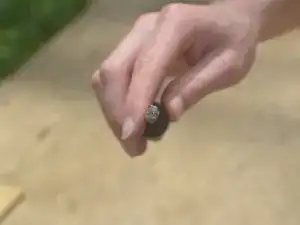

Используйте плоскую отвёртку, чтобы поддеть и вывести заклёпки, крепящие обе боковые панели, чтобы получить удобный доступ к карбюратору.
Всего нужно снять примерно 10 заклёпок.
Шаг 4

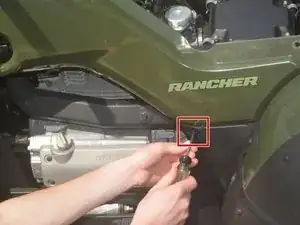

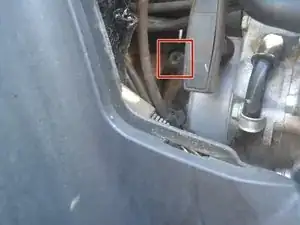

Используйте Torx‑отвёртку T30, чтобы выкрутить винт, удерживающий чёрную пластиковую панель с левой стороны квадроцикла.
Шаг 5

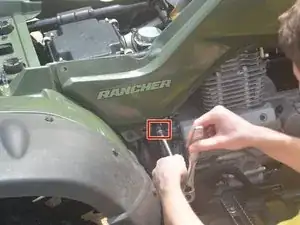

Используйте ключ с головкой на 10 мм, чтобы снять шестигранный болт, который крепит зелёную пластиковую панель с правой стороны квадроцикла.
Шаг 6

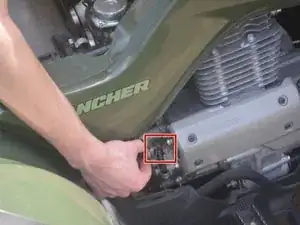

Отсоедините вентиляционную трубку картера от двигателя.
Шаг 7
Снимите пластиковую заклёпку, соединяющую воздуховод с металлической рамой квадроцикла.
Шаг 8
Оттяните воздуховод назад, от воздушного фильтра.
Шаг 9
Используйте трещотку с головкой на 10 мм, чтобы выкрутить винт на правой стороне дна чёрного корпуса воздушного фильтра.
Шаг 10

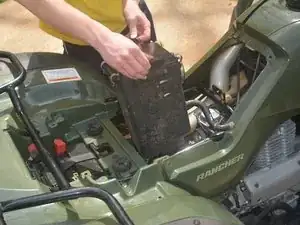

В этот момент корпус воздушного фильтра должен быть ослаблен. Поднимите корпус вертикально и выньте его из квадроцикла.
Шаг 11

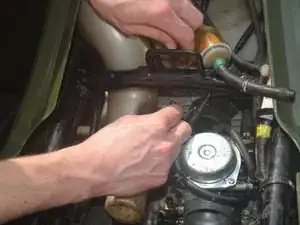

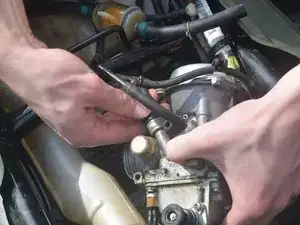

С помощью пальцев снимите топливопровод с карбюратора.
Шаг 12
Пальцами отсоедините вакуумный шланг от карбюратора.
Шаг 13

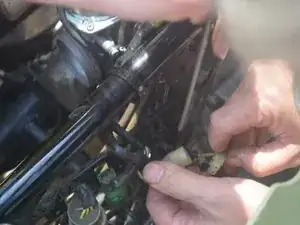

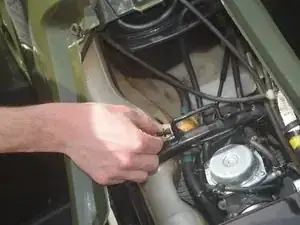

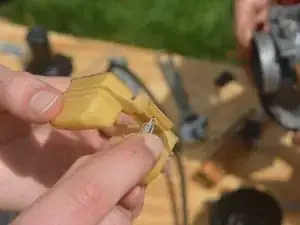

Отсоедините электрический разъём датчика, расположенный на верхней раме с правой стороны квадроцикла.
Будьте осторожны, чтобы не сломать пластиковый разъём.

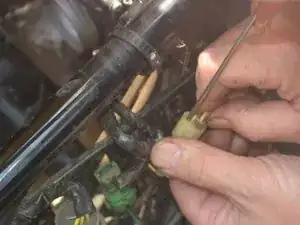

Вероятно, придётся поддеть защёлку на разъёме маленькой плоской отвёрткой, чтобы разделить обе половины разъёма.
Шаг 14

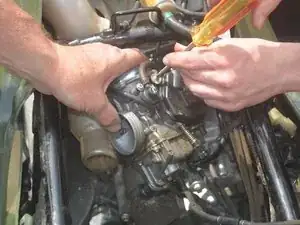

Используйте крестовую отвёртку, чтобы выкрутить винт, крепящий чёрную крышку с правой стороны карбюратора.
Шаг 15

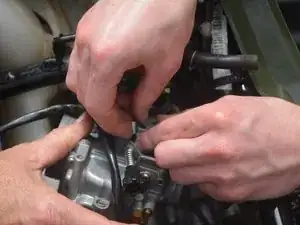

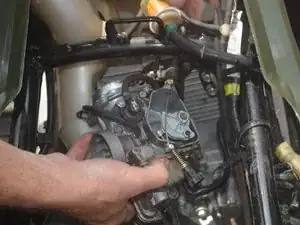

Поверните пружинный механизм, расположенный под снятой чёрной крышкой, чтобы ослабить и вывести трос дросселя изнутри карбюратора.
Шаг 16

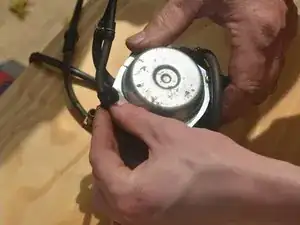

Снимите трос воздушной заслонки, прикреплённый к карбюратору, провернув карбюратор, чтобы выкрутить трос.
Шаг 17

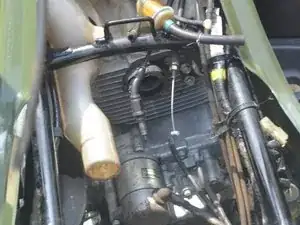

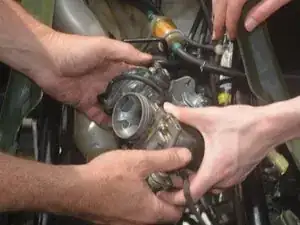

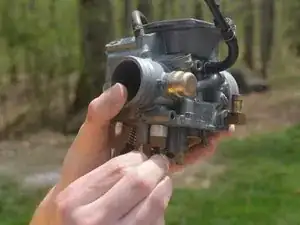

В этот момент карбюратор должен быть полностью отсоединён. Поднимите карбюратор и осторожно положите его на стол для дальнейшей разборки.
Шаг 18

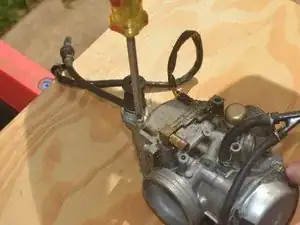

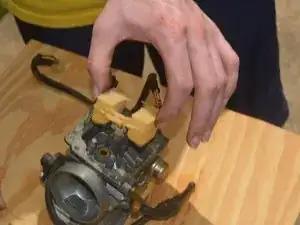

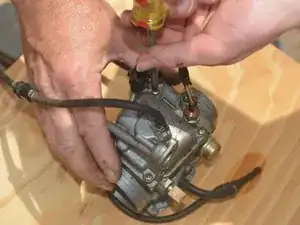

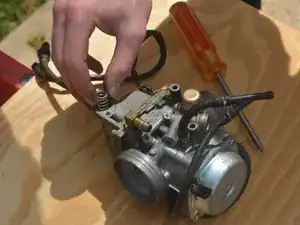

Используйте крестовую отвёртку, чтобы выкрутить два винта, удерживающие пример‑узел на карбюраторе.
При снятии этого винта будьте внимательны, чтобы не потерять расположенную под ним пружину.
Шаг 19
Используйте крестовую отвертку, чтобы выкрутить четыре винта, фиксирующие верхнюю металлическую крышку карбюратора, и снимите крышку.
После снятия металлической крышки вытяните пружину и резиновую гофру, которые находились под ней.
Обязательно запомните положение держателя вакуума, выделенное на фото, чтобы затем вернуть его в то же положение.
Шаг 20

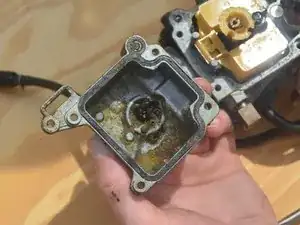

Используйте крестовую отвертку, чтобы выкрутить четыре винта, фиксирующие сборку поплавковой камеры.
Шаг 21

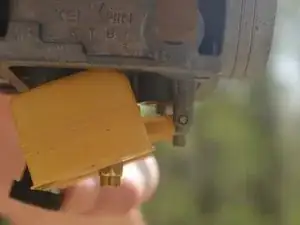

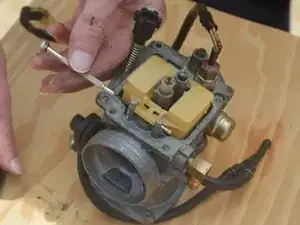

Используйте пробойник или маленькую плоскую отвертку, чтобы выбить штифт, удерживающий поплавок, и поднимите поплавок вверх.
Шаг 22

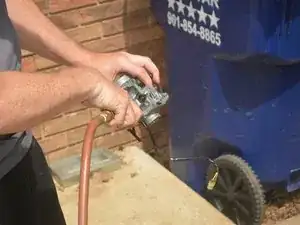

Прополощите детали водой из садового шланга.
Шаг 23
Используйте воздушный компрессор, чтобы продуть воздух через все отверстия карбюратора для сушки.
Шаг 24

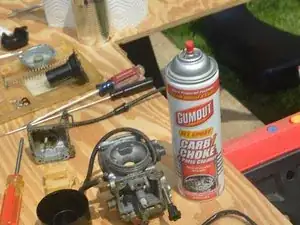

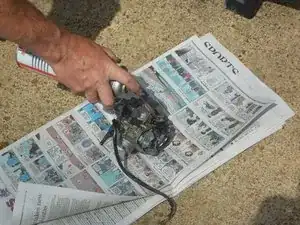

Тщательно распылите очиститель карбюратора по внешней поверхности, внутренностям и отверстиям карбюратора.
Осторожно: не допускайте попадания очистителя карбюратора на кожу или в глаза и не вдыхайте его.
Шаг 25

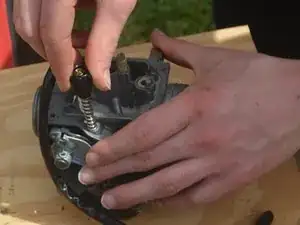

Выкрутите и замените винт регулировки холостого хода и пружину, поставляемые в комплекте карбюратора.
Шаг 26
Используйте плоскую отвертку, чтобы выкрутить и заменить иглу регулировки воздуха холостого хода вместе с резиновыми уплотнительными кольцами, поставляемыми в комплекте карбюратора.
Обязательно обратите внимание на количество оборотов, на которое винт был завинчен изначально — это заводская регулировка холостого хода для квадроцикла; при установке новой иглы верните винт в точно такое же положение.
Шаг 27

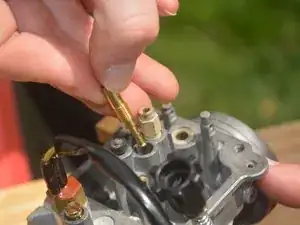

Используйте плоскую отвертку, чтобы выкрутить и заменить жиклёр карбюратора, поставляемый в комплекте.
Шаг 28

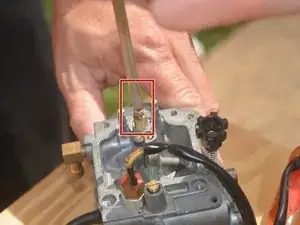

Используйте плоскую отвертку, чтобы выкрутить и заменить отверстие, выделенное на фото.
Шаг 29

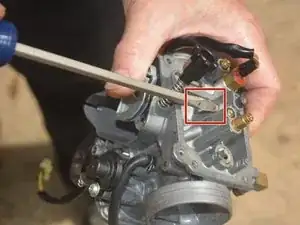

Используйте плоскую отвертку, чтобы выкрутить и заменить отверстие, показанное на фото.
Шаг 30

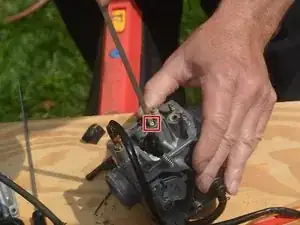

Используйте плоскую отвертку, чтобы выкрутить и заменить отверстие, показанное на фото.
Шаг 31
Замените впускную иглу поплавка и пружину, поставляемые в комплекте карбюратора.
Используйте плоскогубцы, чтобы прикрепить поплавок обратно к карбюратору, вдавив штифт поплавка.
Шаг 32
Снимите старую прокладку с сборки поплавковой камеры и замените её новой прокладкой из комплекта.
Заключение
В комплект также входят дополнительные опциональные детали, которые вы можете заменить, если они изношены в вашем конкретном карбюраторе. После того как вы замените все старые детали, соберите устройство, следуя этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
