Ремонт насоса Karcher 15209900 2018 Часть 1

Только для справки! Шаги по ремонту насоса перед его снятием с корпуса двигателя. Написано для мойки Karcher 15209900 2018.

Шаг 1

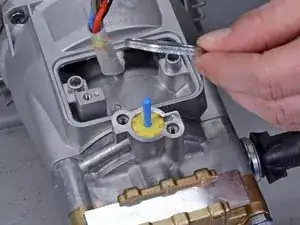

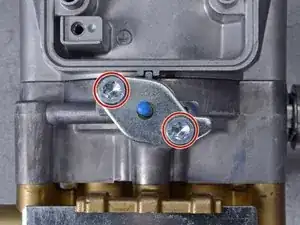

Используйте отвертку T30, чтобы открутить два болта, удерживающих крышку предохранительного клапана.

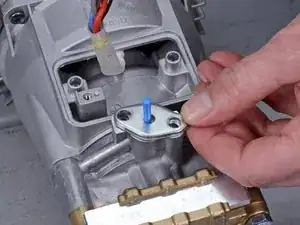

Снимите крышку предохранительного клапана.

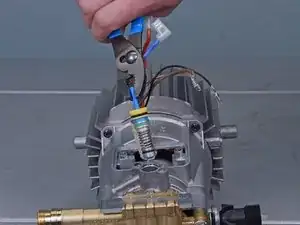

С помощью плоскогубцев ухватитесь за синюю вкладку на предохранительном клапане.

Потяните сильно, чтобы извлечь предохранительный клапан из узла насоса.

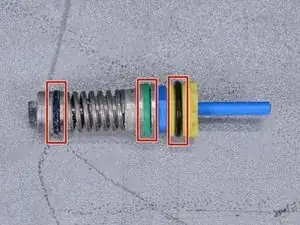

Смажьте кольца О-образного сечения нового клапана смазкой, включенной в комплект для ремонта.

Вставьте новый клапан обратно в насос.

Установите новую крышку из комплекта для ремонта.

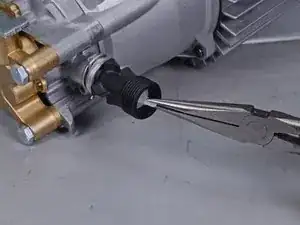

Используйте плоскогубцы, чтобы ухватиться за кончик мелкого фильтра в соединителе водозаборника.

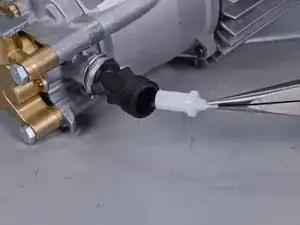

Извлеките мелкий фильтр из входного отверстия.

Замените мелкий фильтр на новый из комплекта для ремонта.

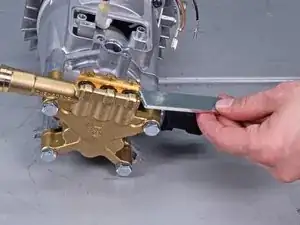

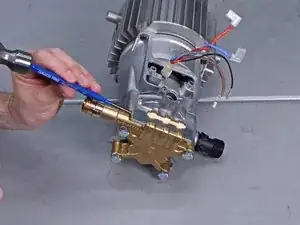

Используйте молоток и штифт, чтобы выбить крышку цилиндра из канавки.

Снимите крышку цилиндра.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
