Karcher Pressure Washer 15209900 2018 Pump Rebuild
Следуйте этому руководству, чтобы восстановить насос электрической мойки высокого давления Karcher 15209900.
Для выполнения работы потребуется комплект для капитального ремонта насоса. Все детали, заменяемые в ходе этой разборки, перечислены в руководстве.
Некоторые винты корпуса находятся в глубокой посадке и требуют отвертки T15 с шестидюймовым (5 дюймов) удлинённым стержнем, чтобы до них добраться.
Часть процедуры требует снятия узла насоса, который частично заполнен маслом. Вы должны долить масло при сборке. Номер запчасти для масла — 6.288-219.0.
Шаг 1


Перед началом убедитесь, что устройство выключено и отключено от сети.
Открутите выходной шланг от мойки высокого давления.
Шаг 2


Отстегните и снимите жёлтую резиновую ленту.
Шаг 3

Используя отвертку T20, выкрутите два винта длиной 55 мм, фиксирующие рукоятку.
Шаг 4

Снимите рукоятку с удлинительных планок.
Шаг 5

Используйте отвертку T15, чтобы выкрутить шесть винтов, фиксирующих верхние чёрные пластиковые панели по обе стороны устройства.
Шаг 6


Снимите две пластиковые панели.
Шаг 7

Снимите два винта T15, фиксирующие пластиковые ножки — по одному винту с каждой стороны.
Шаг 8


Отстегните и снимите пластиковые ножки.
Шаг 9

Используйте отвертку T15, чтобы выкрутить десять винтов, фиксирующих половины корпуса вместе.
Снимите винт T15 под осью колеса.
Шаг 10

Положите устройство на бок.
Поднимите половину корпуса и отведите её от корпуса аппарата.
Если половина корпуса не отделяется, проверьте, сняты ли все винты корпуса.
Снимите корпус.
Винты могут застрять внутри пластиковой оболочки. Будьте внимательны, чтобы не потерять ни одного винта.
Шаг 11

Выведите впускное крепление сетевого шнура из выемки в пластиковой оболочке.
Шаг 12

Выньте узел двигателя из пластиковой оболочки и отложите в сторону.
Шаг 13


Совет по сборке: Используйте эти изображения, чтобы помочь собрать корпус обратно вокруг двигателя.
Убедитесь, что все пять втулок на месте.
Для правильной посадки корпуса втулки должны находиться в своих местах крепления.
Убедитесь, что жёлтая трубка правильно зафиксирована на корпусе.
Убедитесь, что вводу сетевого шнура в выемке корпуса расположен корректно.
Шаг 14

Используйте отвертку T20, чтобы выкрутить четыре винта, фиксирующие крышку электрического блока.
Шаг 15

Снимите крышку с электрического блока.
Шаг 16

Немного наклоните конденсатор вверх, чтобы получить доступ к соединителям.
Шаг 17


Пальцами снимите каждый разъём конденсатора непосредственно со штыревого контакта.
Шаг 18

Снимите конденсатор.
Примечание при сборке: Провода не поляризованы и могут подключаться к любому клеммнику на конденсаторе.
Шаг 19

Снимите пружинную пластину из электрического блока.
Шаг 20

Выведите выключатель из электрического блока.
Отключите четыре штырьковых разъёма от выключателя.
Шаг 21

Снимите выключатель.
Совет по сборке: Используйте вторую фотографию как ориентир для правильного подключения проводки к выключателю.
Шаг 22

Используйте крестовую отвертку с плоским лезвием, чтобы открутить винт, фиксирующий заземляющий провод в электрической коробке.
Шаг 23

Используйте биту T30, чтобы открутить два болта, крепящих электрическую коробку к узлу двигателя.
Шаг 24


Отведите электрическую коробку от узла двигателя, аккуратно продевая провода через вырез.
Снимите электрическую коробку.
Шаг 25

Используйте биту T30, чтобы открутить два болта, крепящих крышку защиты от избыточного тока.
Шаг 26

Снимите крышку защиты от избыточного тока.
Шаг 27

Захватите плоскогубцами синий язычок на клапане защиты от избыточного тока.
Решительно потяните, чтобы извлечь клапан защиты от избыточного тока из корпуса насоса.
Шаг 28

Смажьте уплотнительные кольца (O‑ring) заменяемого клапана смазкой из комплекта для ремонта.
Вдавите заменяемый клапан обратно в насос.
Установите крышку заново, используя новую крышку из ремонтного набора.
Шаг 29

Захватите плоскогубцами наконечник мелкого фильтра во впускном соединителе воды.
Вытяните мелкий фильтр из впуска.
Замените мелкий фильтр на новый из ремонтного набора.
Шаг 30


Используйте молоток и выколотку, чтобы выбить пластину головки цилиндра из её паза.
Снимите пластину головки цилиндра.
Шаг 31

Установите узел двигателя вертикально так, чтобы сверху находился узел насоса.
Узел насоса заполнен маслом. Этот шаг предотвращает вытекание масла при снятии насоса.
Шаг 32

Используйте головку на 13 мм, чтобы открутить четыре длинных болта, удерживающих узел насоса на двигателе.
Совет при сборке: Болты прижимают насос под давлением к узлу двигателя. При обратной сборке постепенно затягивайте болты по диагонали.
Шаг 33

Поднимите узел насоса с двигателя.
Шаг 34

Вылейте масло из корпуса двигателя. Если масло пригодно для повторного использования, сохраните его для сборки.
Совет при сборке: Поршневая группа герметизирована маслом, а корпус двигателя служит масляным поддоном. Перед установкой насоса на двигатель заполните поршневую чашу маслом до опорной пластины подшипника.
Шаг 35

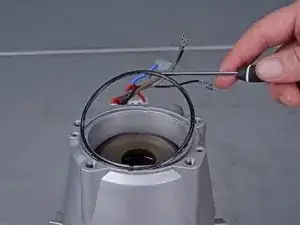

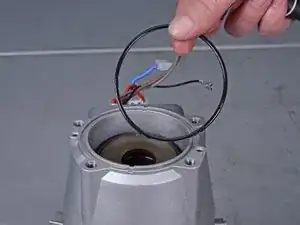

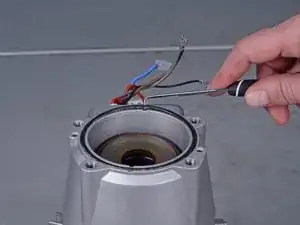

Снимите уплотнительное кольцо (O‑ring) мотор/насос с узла двигателя.
Замените уплотнительное кольцо на новое из ремонтного набора.
Обязательно смажьте уплотнительное кольцо смазкой из ремонтного набора.
Шаг 36

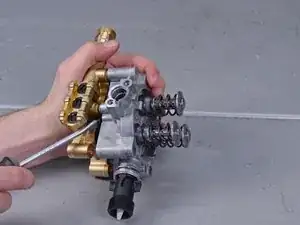

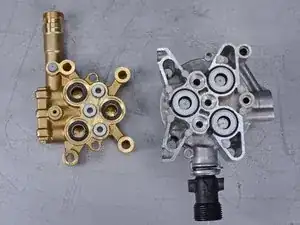

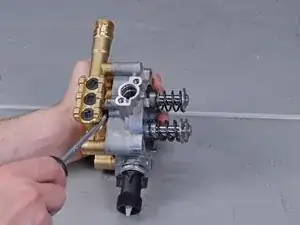

Используйте большую плоскую отвертку, чтобы ослабить головку цилиндра от поршневой группы.
Разъедините головку цилиндра и поршневую сборку.
Шаг 37

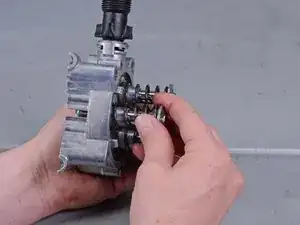

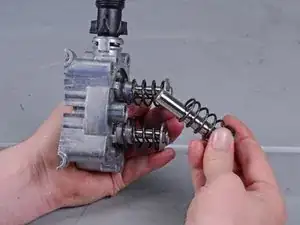

Извлеките три поршня и пружины давления из поршневой сборки.
Шаг 38

Вернитесь к этому шагу после завершения восстановления насоса и выполните инструкции в обратной последовательности для сборки устройства.

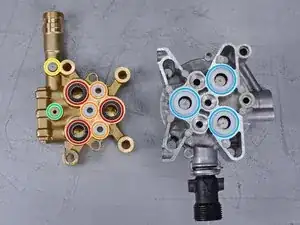

Совет при сборке: Перед сборкой насоса убедитесь, что установлены следующие детали:
Три канавчатые кольца
Три впускных клапана
Одна дроссельная деталь
Одна соединительная деталь
Три белых шайбы
Шаг 39

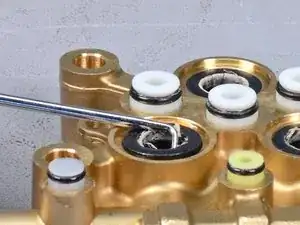

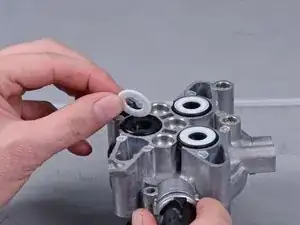

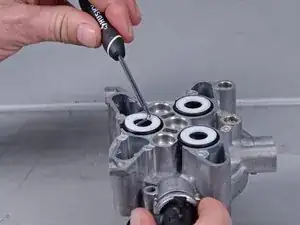

Используйте инструмент-пикировщик, чтобы снять три белые шайбы из цилиндров поршней.
Шаг 40

Используйте инструмент-пикировщик, чтобы снять три чёрные шайбы из цилиндров поршней.
Шаг 41

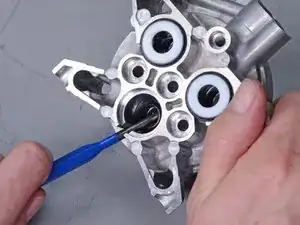

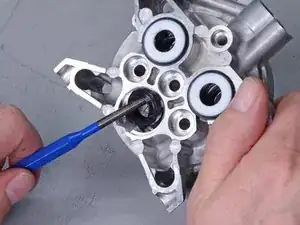

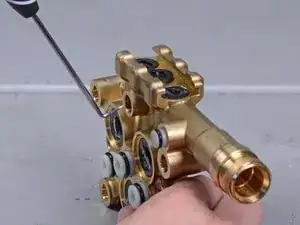

Используйте отвертку, чтобы поддеть и вынуть три канавчатые кольца из цилиндров поршней.
Шаг 42


Замените комплекты кольцевых канавок, чёрных шайб и белых шайб на новые из ремонтного набора.
Нанесите смазку на заменяемые кольца с канавками.
Обратите внимание на ориентацию колец с канавками при вставке их в цилиндр поршня.

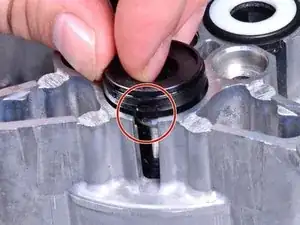

При замене чёрных шайб учтите, что они имеют шлиц для совмещения с цилиндрами поршня.
Шаг 43

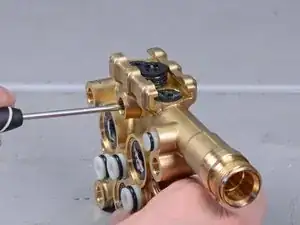

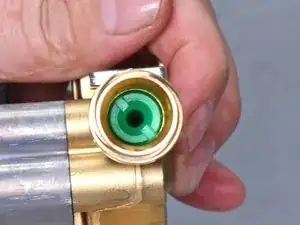

Используйте крупную плоскую отвертку, чтобы отвинтить зелёную вставку сопла из головки цилиндра.
Шаг 44

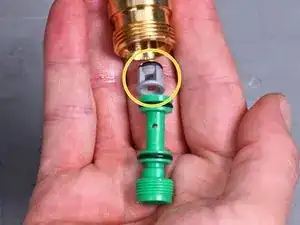

Наклоните сопло вниз, чтобы вытряхнуть вставку сопла.
Замените серый штифт клапана на новый из ремонтного набора.
Вкрутите зелёную вставку сопла обратно в отверстие.
Шаг 45

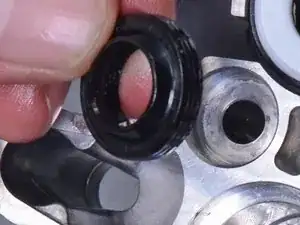

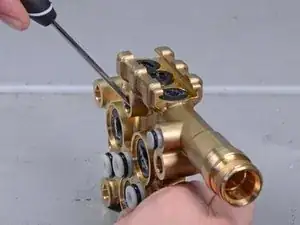

Снимите три чёрных кольца с канавками с головки цилиндра.
Замените кольца на новые из ремонтного набора.
Совет при сборке: Сторона колец с канавкой должна прилегать к головке цилиндра.
Шаг 46

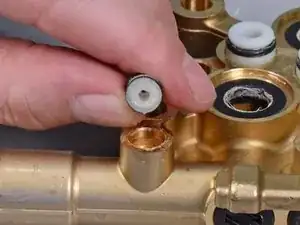

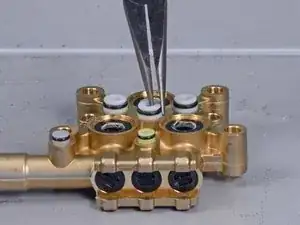

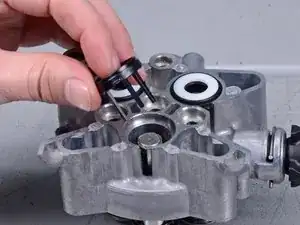

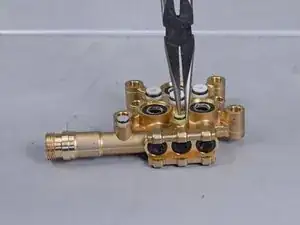

Используйте плоскогубцы, чтобы вытащить три всасывающих клапана из головки цилиндра.
Замените всасывающие клапаны на новые из ремонтного набора.
Шаг 47

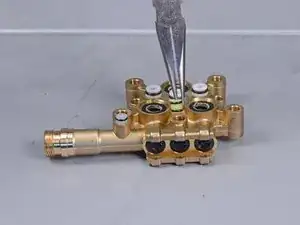

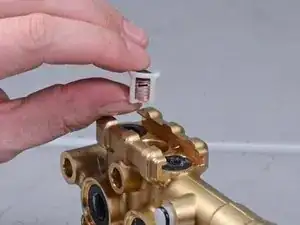

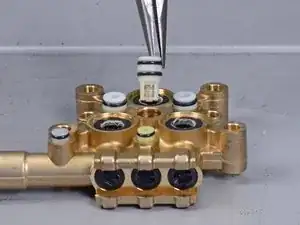

Используйте плоскогубцы, чтобы снять дроссельный элемент с головки цилиндра.
Замените дроссельный элемент на новый из ремонтного набора.
Совет при сборке: Дроссельный элемент имеет направление. Конец с большим отверстием должен быть обращён к головке цилиндра.
Шаг 48

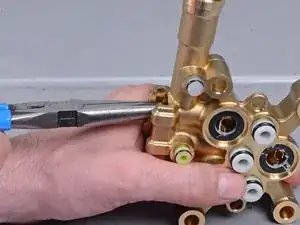

Используйте плоскогубцы, чтобы снять соединительный элемент с головки цилиндра.
Шаг 49

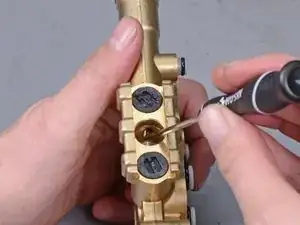

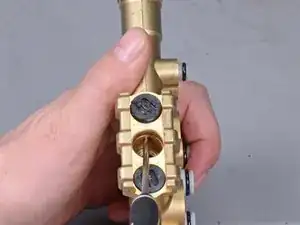

Вставьте L-образный крючок в отверстие, ранее закрытое соединительным элементом.
Нажмите вверх, чтобы ослабить центральную пробку сливного отверстия.
Пробка сливного отверстия плотно зафиксирована и может потребовать значительной силы для ослабления.
Шаг 50

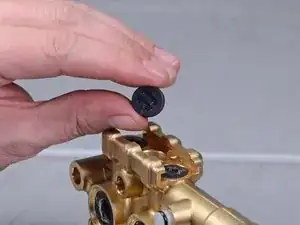

Снимите центральную пробку сливного отверстия.
Шаг 51

Снимите пластиковый клапан из центрального цилиндра.
Шаг 52


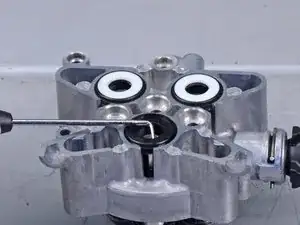

Вставьте L-образный крючок в соединительный канал с каждой стороны центрального цилиндра.
Нажмите вверх, чтобы ослабить пробку сливного отверстия.

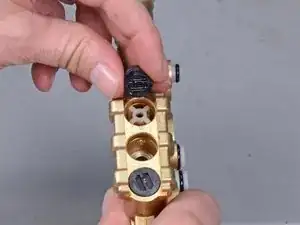

Снимите чёрную пробку сливного отверстия и пластиковый клапан под ней.
Повторите процесс для оставшейся пробки сливного отверстия и клапана.
Шаг 53


Вероятно, металлические шайбы клапанов не вышли вместе с пластиковыми клапанами. Выполните этот шаг, чтобы удалить металлические шайбы клапанов из головки цилиндра.

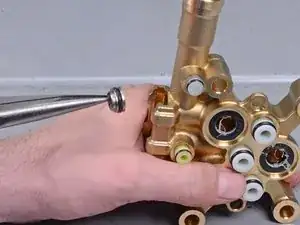

Используйте тонкогубцы, чтобы ухватиться за кромку металлических шайб клапанов.
Вытяните металлические шайбы клапанов прямо из головки цилиндра.
Шаг 54

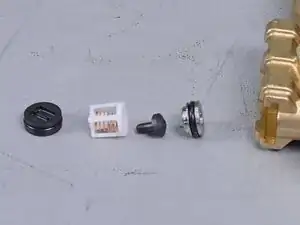

На фото показано, как детали укладываются внутри головки цилиндра.
Замените пробки сливных отверстий и клапаны на новые из ремонтного набора.
Опустите клапан обратно в головку цилиндра.
Придавите пробку сливного отверстия обратно к головке цилиндра.
Шаг 55

Замените соединительный элемент на новый из ремонтного набора.
На этом этапе вы должны заменить все детали, входящие в комплект ремонта. Нажмите здесь, чтобы перейти к шагу 38, и выполняйте инструкции в обратном порядке для сборки устройства.
Заключение
На этом этапе вы должны заменить все детали, входящие в комплект ремонта. Нажмите здесь, чтобы перейти к шагу 38, и выполняйте инструкции в обратном порядке для сборки устройства.
