Замена сетевого шнура с защитой GCFI для мойки высокого давления Mi-T-M CM1400HDEC1

Перед началом любых ремонтов электрической мойки Mi-T-M отключите все шланги и выньте вилку из розетки.

Снимите четыре винта с шестигранным гнездом 4 мм длиной 59,2 мм из электрического отсека.

Аккуратно оттяните электрический отсек от двигателя, пока не появится достаточно места для работы внутри, следя за тем, чтобы не натягивать провода, которые всё ещё подключены внутри.

Если отсек трудно опустить, можно отсоединить зелёный провод питания, чтобы получить дополнительную длину.

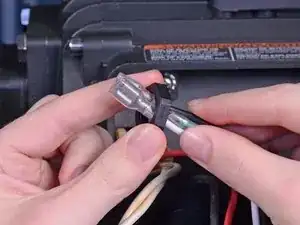

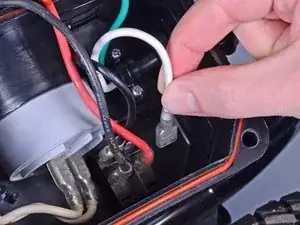

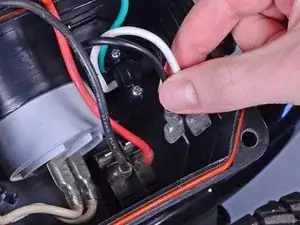

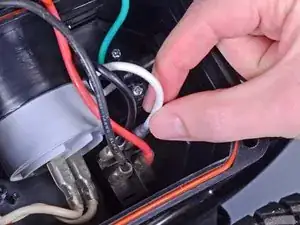

Снимите два провода сетевого шнура (один чёрный, один белый) с контактных планок на задней стороне выключателя питания.

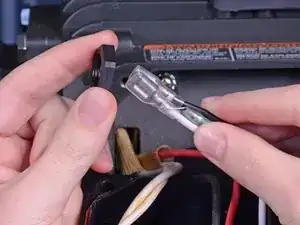

Провода могут быть трудно снять. При необходимости используйте плоскогубцы, чтобы стянуть их с планок.

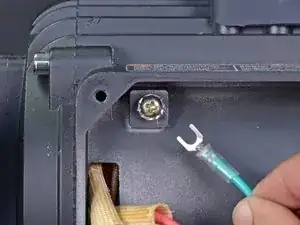

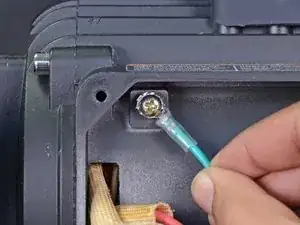

Ослабьте винт с крестообразным шлицем, удерживающий вилочную клемму на конце зелёного провода.

Для этого ремонта не нужно полностью выкручивать этот винт.

Выдвиньте вилочную клемму из-под шайбы, чтобы отключить провод.

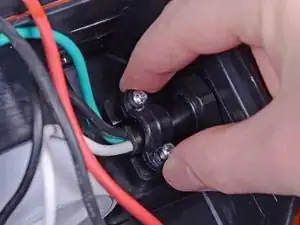

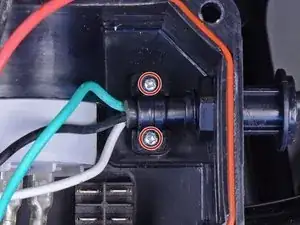

Снимите два винта с крестообразным шлицем, которые удерживают скобу натяжения сетевого шнура.

Снимите скобу натяжения сетевого шнура.

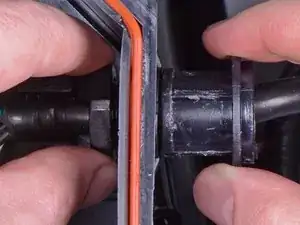

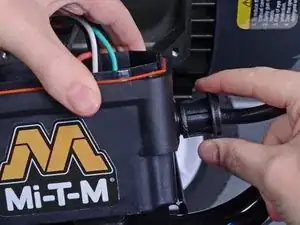

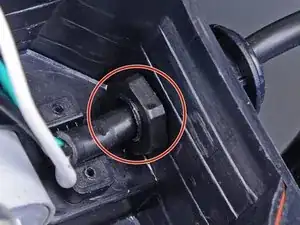

Открутите пластиковую гайку, удерживающую фиксатор сетевого шнура на месте.

Возможно, придётся стабилизировать фиксатор одной рукой, пока другой отворачиваете гайку.

Сдвиньте гайку до конца трёх проводов сетевого кабеля и снимите её.

Скорее всего, в комплекте с новым шнуром не будет запасной гайки, поэтому сохраните эту для повторной сборки.

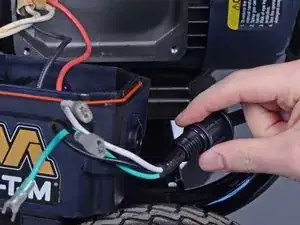

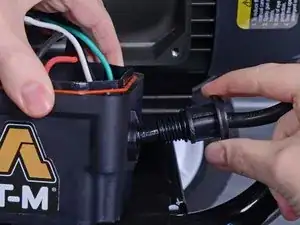

Вытащите три концевых провода сетевого шнура из электрического отсека.

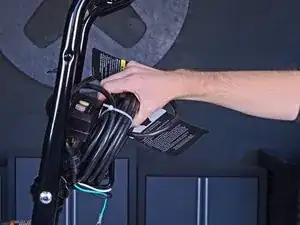

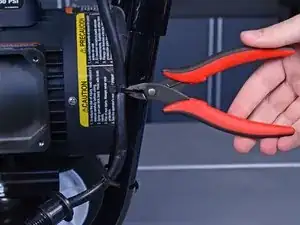

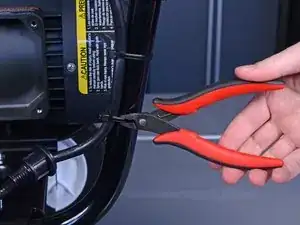

Перережьте стяжки, удерживающие сетевой шнур вдоль рамы мойки высокого давления.

При повторной сборке замените эти стяжки после завершения работы внутри электрического отсека, чтобы обеспечить достаточный запас кабеля.

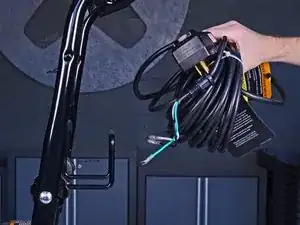

Снимите сетевой шнур с мойки высокого давления.

Если в комплекте с новым шнуром нет фиксатора для электрического отсека:

Снимите фиксатор с оригинального шнура, потянув за него сильной, равномерной силой. Возможно, потребуется использовать плоскогубцы или другой захватный инструмент.

Когда фиксатор освободится, удалите резиновую заглушку изнутри него с помощью тонкогубцев.

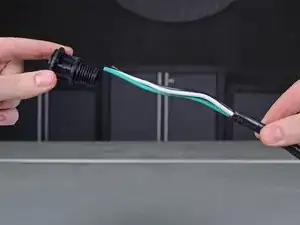

Наконец, наденьте пустой фиксатор на новый сетевой шнур, затем установите заглушку. Затем сдвиньте фиксатор на заглушку до тех пор, пока он не будет плотно сидеть.

Если у нового сетевого шнура концы проводов не зачищены, снимите примерно 1,3 см изоляции с каждого провода, чтобы установить новые быстросъёмные клеммы.

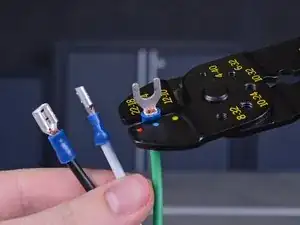

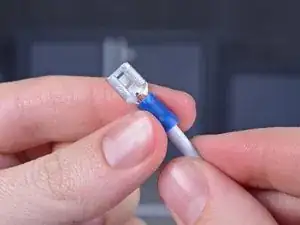

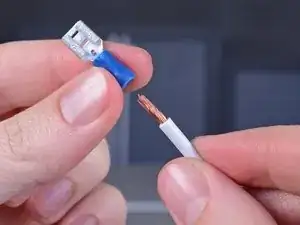

После зачистки наденьте новые изолированные быстросъёмные клеммы для проводов 14–16 AWG на оголённые концы и обжмите их кримпером.

Чтобы соответствовать оригинальной конфигурации, чёрный и белый провода должны иметь гнездовые быстросъёмные клеммы, а зелёный провод — вилочную клемму.
