Замена конденсатора Karcher Pressure Washers 15209900 2018
Следуйте этому руководству, чтобы снять и заменить конденсатор в электрической мойке высокого давления Karcher 15209900.
Некоторые винты корпуса глубоко утоплены и требуют отвертки T15 с удлинённым стержнем 5 дюймов, чтобы до них добраться.
ПРИМЕЧАНИЕ: Конденсатор служит для компенсации индуктивной нагрузки мотора. При нормальных условиях конденсатор не должен быть заряжен и его безопасно держать. Тем не менее, будьте осторожны, чтобы не касаться и не коротить клеммы.
Номер заменяемой детали — 6.661-237.0, это конденсатор 70µF.
Шаг 1
Перед началом работы убедитесь, что устройство выключено и отключено от розетки.

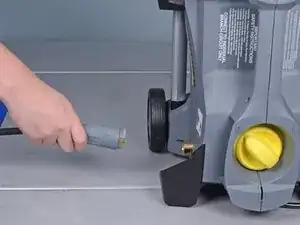

Открутите выходной шланг от мойки высокого давления.
Шаг 2

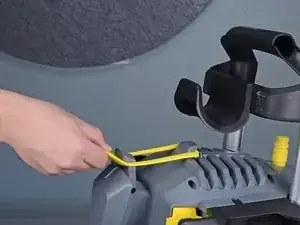

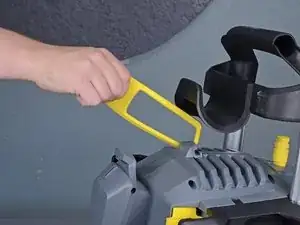

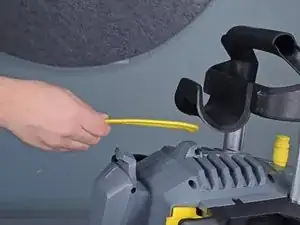

Отстегните и снимите жёлтый резиновый ремешок.
Шаг 3
Используйте отвертку T20, чтобы выкрутить два винта длиной 55 мм, фиксирующие рукоятку.
Шаг 4

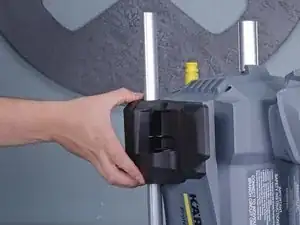

Снимите рукоятку с удлинительных штанг.
Шаг 5

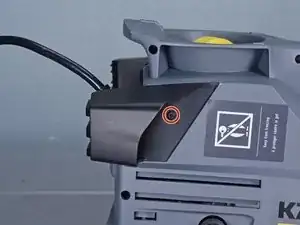

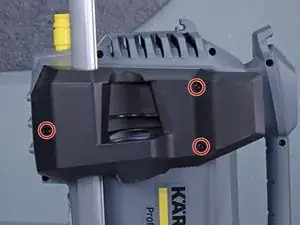

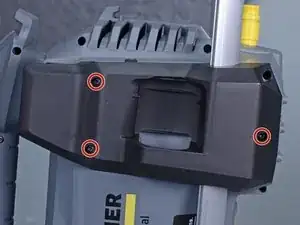

Используйте отвертку T15, чтобы выкрутить шесть винтов, фиксирующих верхние чёрные пластиковые панели по обеим сторонам устройства.
Шаг 6

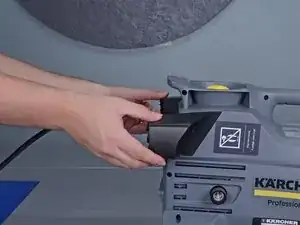

Снимите две пластиковые панели.
Шаг 7

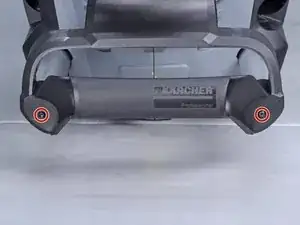

Снимите два винта T15, фиксирующие пластиковые ножки — по одному винту с каждой стороны.
Шаг 8

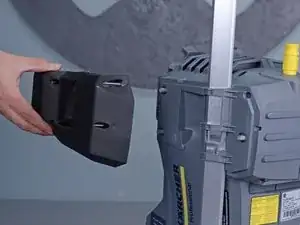

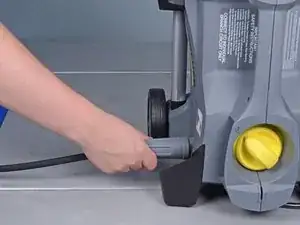

Отстегните и снимите пластиковые ножки.
Шаг 9

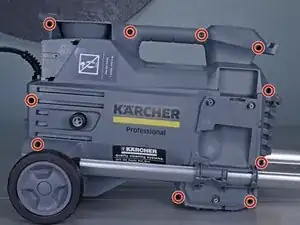

Используйте отвертку T15, чтобы выкрутить десять винтов, стягивающих половинки корпуса.

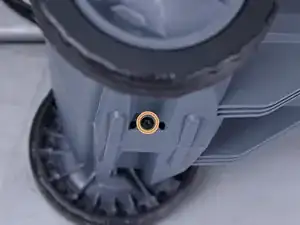

Снимите винт T15 под осью колеса.
Шаг 10
Положите устройство на бок.

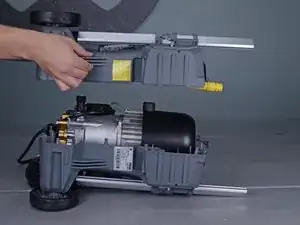

Поднимите половинку корпуса и отведите её от корпуса агрегата.
Если половинка корпуса не отделяется, убедитесь, что вы сняли все винты корпуса.
Снимите корпус.
Винты могут застревать внутри пластиковой оболочки. Будьте осторожны, чтобы не потерять ни одного винта.
Шаг 11

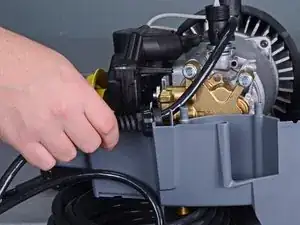

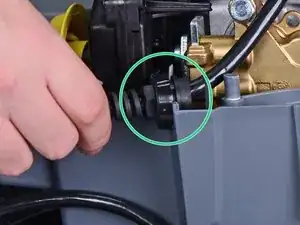

Выдавите ввод силового кабеля из выреза в пластиковой оболочке.
Шаг 12

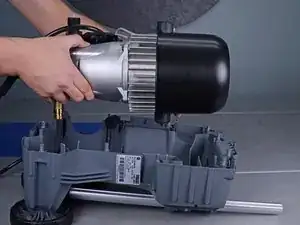

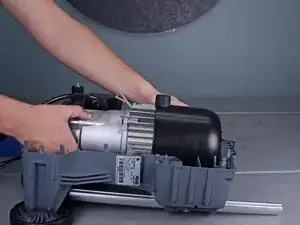

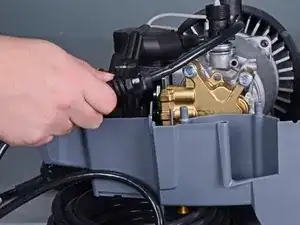

Выньте моторный узел из пластиковой оболочки и отложите в сторону.
Шаг 13

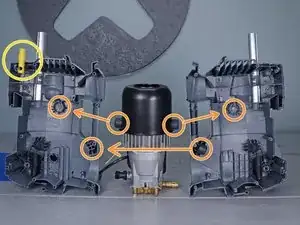

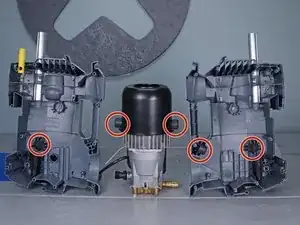

Совет по сборке: Используйте эти изображения, чтобы помочь при обратной сборке корпуса вокруг мотора.
Убедитесь, что все пять втулок на месте.
Для правильной посадки корпуса втулки должны быть установлены в соответствующие посадочные места.
Убедитесь, что жёлтая трубка правильно защёлкнута на корпусе.
Убедитесь, что ввод силового кабеля правильно сидит в вырезе корпуса.
Шаг 14
Используйте отвертку T20, чтобы выкрутить четыре винта, фиксирующие крышку распределительной коробки.
Шаг 15

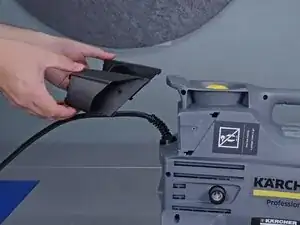

Снимите крышку распределительной коробки.
Шаг 16
Немного наклоните конденсатор вверх, чтобы получить доступ к разъёмам.
Шаг 17

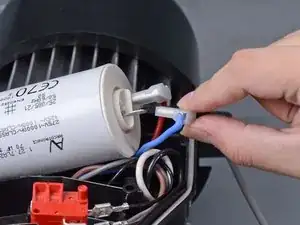

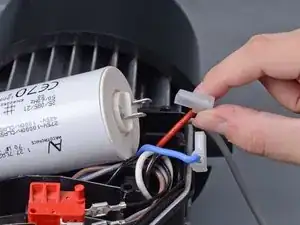

Используя пальцы, снимите каждый разъём конденсатора непосредственно с плоских штырьков.
Шаг 18

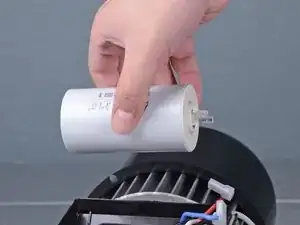

Снимите конденсатор.
Примечание при сборке: Провода не поляризованы и могут быть подключены к любому выводу конденсатора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
