Замена головки цилиндра Kärcher K3.86

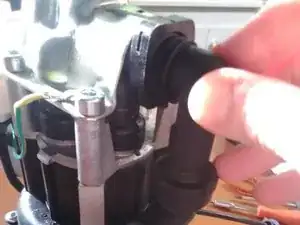

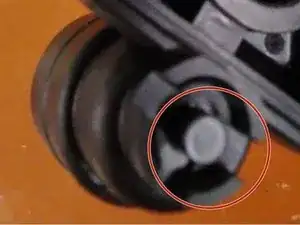

Отсоедините шланг внешнего бака.

Отщёлкните сетевой шнур от корпуса.

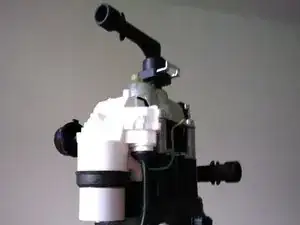

Освободите узел высокого давления от корпуса.

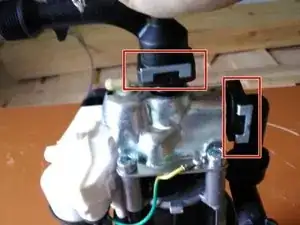

С помощью плоскогубцев вытяните металлические скобы, удерживающие трубки.

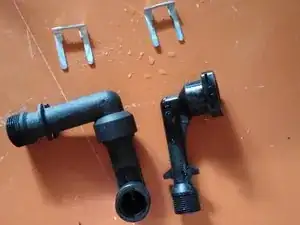

После снятия отложите трубки и скобы в сторону. Убедитесь, что вы не потеряли уплотнения.

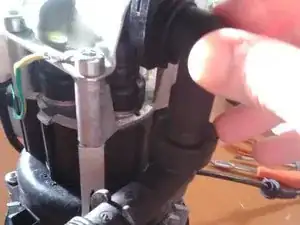

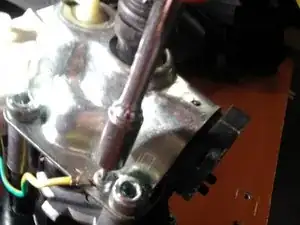

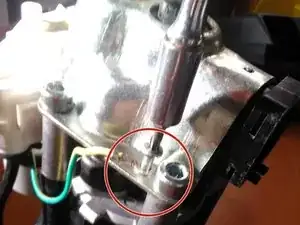

Отверткой Phillips отпустите провод заземления от металлической фланцы.

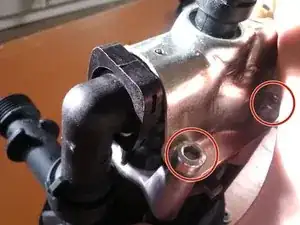

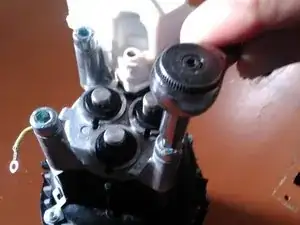

Аккуратно ослабьте каждый из 4 винтов, удерживающих фланец, прикреплённый к камере высокого давления насоса.

Перед полным отсоединением фланца и головки насоса крепко удерживайте фланец другой рукой или попросите помощника. Внутренние пружины насоса сильно давят.

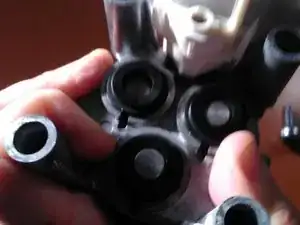

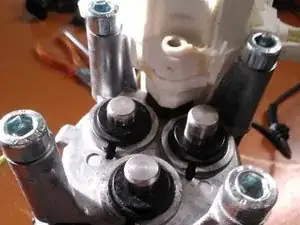

Плотно удерживайте направляющую поршня.

Чтобы защитить внутренности насоса от пыли, вновь вкрутите 4 винта, чтобы зафиксировать направляющую поршня на месте.

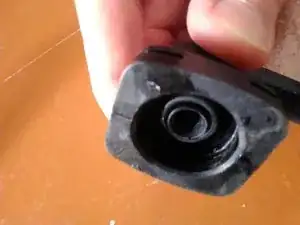

Аккуратно извлеките уплотнение, инжектор и клапан из головки насоса.

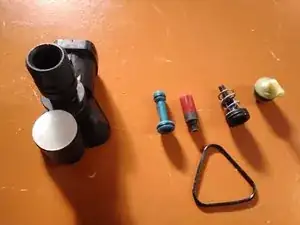

Перед установкой новой головки убедитесь, что у вас на руках все эти детали.

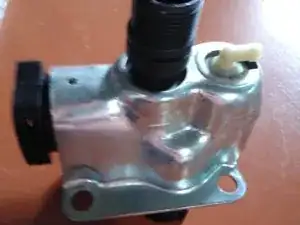

Запасная часть 9.001-216.0: головка камеры высокого давления.

Уплотнение треугольной формы: эта деталь была ранее снята с заменяемой головки.

Белая трубка для соединения насоса с внешним баком: эта деталь была снята с заменяемой головки.

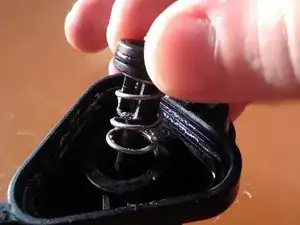

Контрольный поршень и его пружина, вынутые из заменяемой головки. Контрольный поршень действует на внешний переключатель, который электрически управляет запуском мойки.

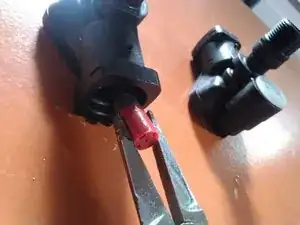

Красная деталь всасывания, извлечённая из заменяемой головки.

Инжектор, снятый с заменяемой головки.

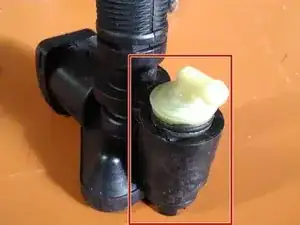

Вставьте контрольный поршень в отверстие, обведённое красным.

После вставки контрольного поршня поместите очищающий материал. Белая трубка должна быть установлена точно в том же положении, как показано на фото.

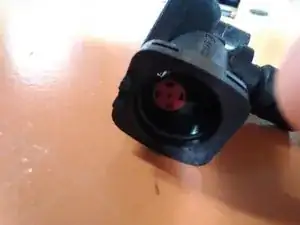

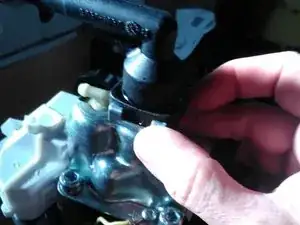

Установите всасывающую трубку в головку, как показано на фото.

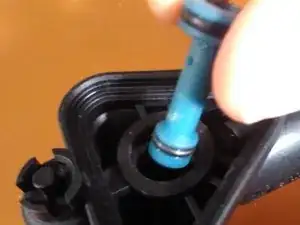

Установите инжектор в головку, как показано на фото.

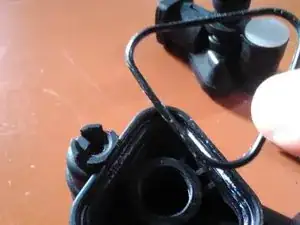

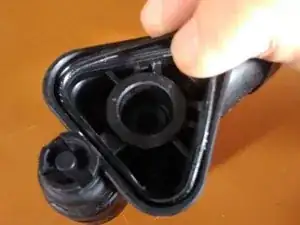

Установите уплотнение. Если уплотнение сухое, нанесите немного силиконовой смазки.

Наденьте металлический фланец на головку.

Достаньте четыре винта, удерживающие поршни на месте. Пружины поршней сильно выталкивают их наружу: плотно удерживайте их, пока ставите и прикручиваете головку.

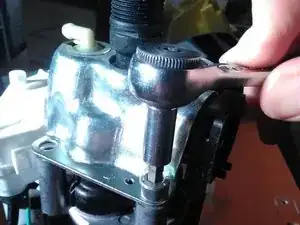

Начните вкручивание двух винтов по диагонали.

Завершите вкручивание двух оставшихся винтов.

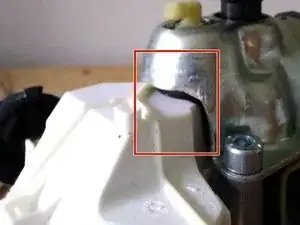

Потрясите (подвигайте) электрический блок насоса.

Прекратите двигать электрический блок после того, как услышите «щёлчок».

Убедитесь, что провод заземления прикручен к металлическому фланцу головки ПРЕЖДЕ любых электрических испытаний.

Только после этого вы можете кратко проверить запуск насоса.

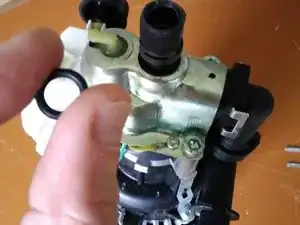

Убедитесь, что вы не потеряли маленькое уплотнение высоконапорной трубки.

Сначала вставьте уплотнение внутрь трубки, затем снова установите трубку на узел высокого давления.

Разместите трубки в том же положении, как показано на фотографиях.

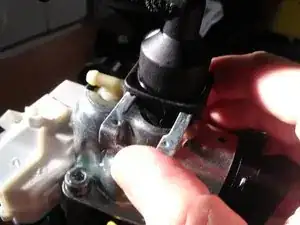

Надавите металлические скобы, чтобы зафиксировать трубки.

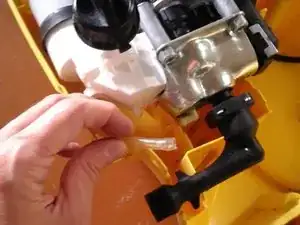

Аккуратно верните узел высокого давления в корпус мойки.

Он должен плавно встать в корпус. Не применяйте силу при посадке.
