Замена разгрузочного клапана (unloader) в мойках высокого давления Karcher 11073080 2017

Перед началом убедитесь, что двигатель выключен и холодный на ощупь.

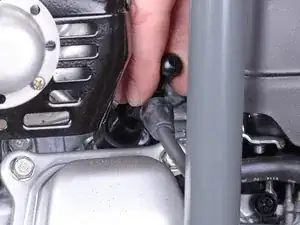

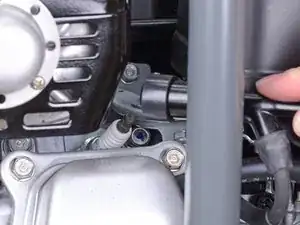

Возьмитесь за пластиковый корпус на конце провода свечи зажигания.

Резко потяните, чтобы отсоединить провод от свечи зажигания.

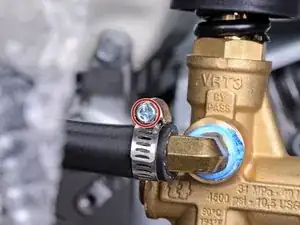

Используйте отвертку Phillips #2, чтобы ослабить хомут шланга, фиксирующий шланг на разгрузочном клапане.

При сборке замените хомут шланга на новый.

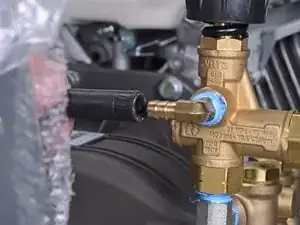

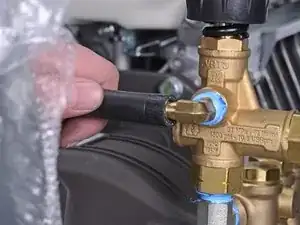

Снимите конец шланга, присоединённый к разгрузочному клапану, потянув его прямо с клапана.

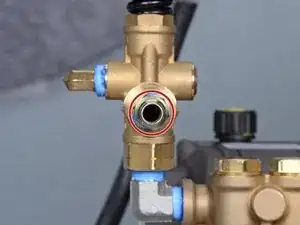

Используйте ключ 11/16", чтобы снять прямое сопло с разгрузочного клапана.

Используйте рожковый ключ 12 мм, чтобы снять 90° сопло с разгрузочного клапана.

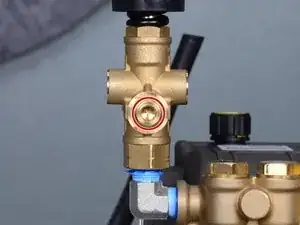

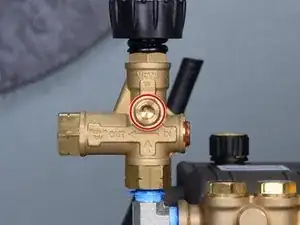

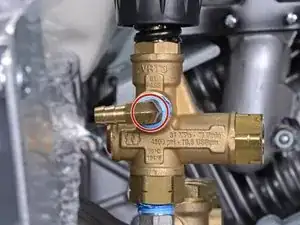

Используйте шестигранный ключ 8 мм, чтобы выкрутить оба заглушки из разгрузочного клапана.

Будьте очень осторожны, чтобы не сорвать шестигранные гнезда на заглушках. Они закреплены красным фиксатором резьбы и могут быть очень трудноудаляемыми.

Для удобства доступа к каждой заглушке может помочь поворот разгрузочного клапана.

На запасном разгрузочном клапане заглушки могут быть уже установлены в неправильные отверстия. При сборке обратите внимание, куда должны устанавливаться заглушки, и установите их в правильные места на новом клапане.

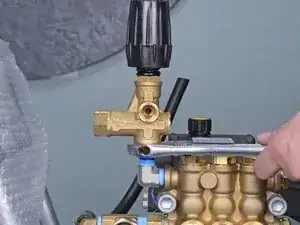

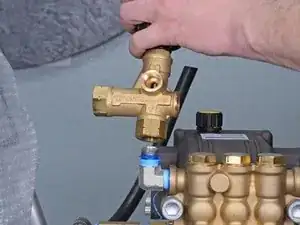

Используйте рожковый ключ 27 мм, чтобы открутить и снять разгрузочный клапан.

Удалите любую ленту для уплотнения резьбы и очистите остатки фиксирующего состава с всех фитингов, сопел и заглушек, которые будут перенесены на новый разгрузочный клапан.

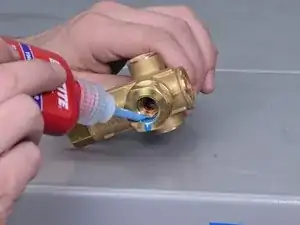

Перед установкой нового разгрузочного клапана заново нанесите тефлоновую ленту и соответствующий цвет фиксирующего состава для резьбы.

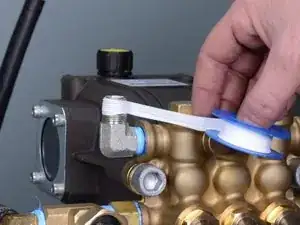

Наносите ленту для уплотнения резьбы в противоположном направлении относительно резьбы, чтобы она не размоталась при вкручивании фитинга. Оберните ленту вокруг фитинга примерно пять раз.

Обе заглушки требуют красного фиксирующего состава. Оба сопла и фитинг, устанавливаемый в нижнюю часть разгрузочного клапана, требуют ленты для уплотнения резьбы и синего фиксирующего состава.
