Замена электрощитка мойки высокого давления Karcher 15209900 2018

Перед началом работы убедитесь, что устройство выключено и отключено от розетки.

Отвинтите выходной шланг от мойки высокого давления.

Отстегните и снимите жёлтый резиновый ремень.

Используйте отвертку T20, чтобы вынуть два винта длиной 55 мм, крепящие ручку.

Снимите ручку с удлинительных планок.

Используйте отвертку T15, чтобы вынуть шесть винтов, крепящих верхние чёрные пластиковые панели по обеим сторонам устройства.

Снимите две пластиковые панели.

Выверните два винта T15, фиксирующие пластиковые ножки — по одному винту с каждой стороны.

Отщёлкните и снимите пластиковые ножки.

Используйте отвертку T15, чтобы вынуть десять винтов, скрепляющих половины корпуса.

Уберите винт T15 под осью колеса.

Положите устройство на бок.

Поднимите половину корпуса и отложите в сторону от корпуса.

Если половина корпуса не отделяется, проверьте, удалены ли все винты корпуса.

Снимите корпус.

Винты могут застрять внутри пластиковой оболочки. Будьте внимательны, чтобы не потерять их.

Выдвиньте натяжитель сетевого шнура из выемки в пластиковой оболочке.

Поднимите узел двигателя из пластиковой оболочки и отложите в сторону.

Совет при сборке: Используйте эти изображения, чтобы правильно собрать корпус вокруг двигателя.

Убедитесь, что все пять втулок находятся на месте.

Для правильной посадки корпуса втулки должны быть установлены в соответствующие крепления.

Убедитесь, что жёлтая трубка правильно зафиксирована на корпусе.

Убедитесь, что натяжитель сетевого шнура корректно сидит в выемке корпуса.

Используйте отвертку T20, чтобы вынуть четыре винта, крепящие крышку электрощитка.

Снимите крышку электрощитка.

Немного наклоните конденсатор вверх, чтобы получить доступ к разъёмам.

Снимите каждый разъём конденсатора, потянув его пальцами прямо с плоской клеммы.

Снимите конденсатор.

Примечание при сборке: Провода неполярны и могут подключаться к любому контакту конденсатора.

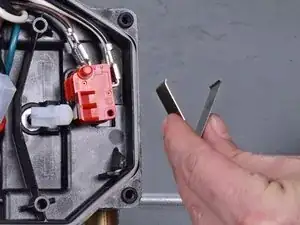

Снимите пружинную пластину из электрощитка.

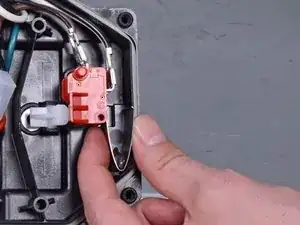

Вытащите переключатель из электрощитка.

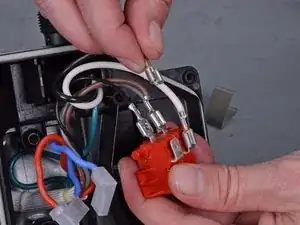

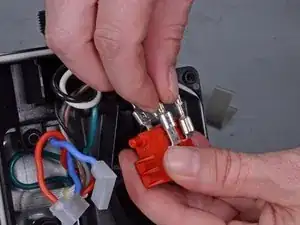

Отключите четыре плоских клеммы от переключателя.

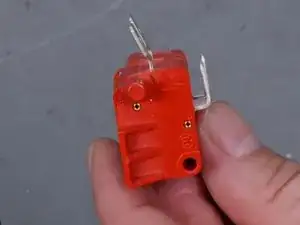

Снимите переключатель.

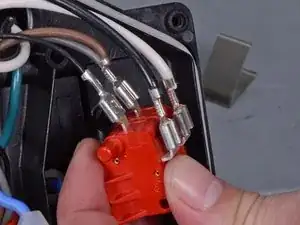

Совет при сборке: Используйте вторую фотографию в качестве ориентира для правильного подключения проводки к переключателю.

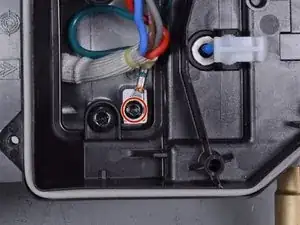

Используйте отвертку с плоским шлицем, чтобы удалить винт, крепящий заземляющий провод в электрической коробке.

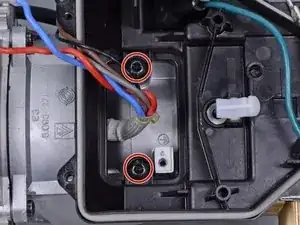

Используйте биту T30, чтобы снять два болта, крепящие электрическую коробку к узлу двигателя.

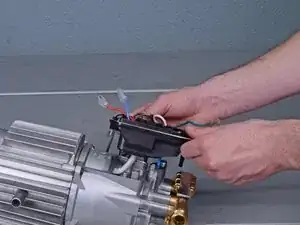

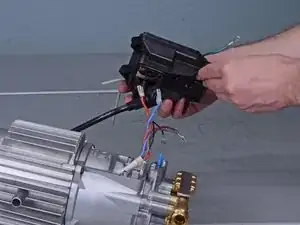

Отложите электрическую коробку от узла двигателя, следя за тем, чтобы провода были продеты через вырез.

Удалите электрическую коробку.
