Замена разъема зарядки Asus Transformer Pad Infinity
Замена разъема зарядки включает в себя разбор устройства. Предварительные условия; следуйте ссылке на разбор Asus Transformer Pad Infinity до шага 6 для удаления разъема зарядки.
Шаг 1

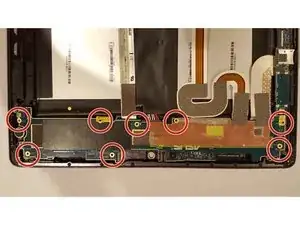

Снимите экран и большую материнскую плату.
Шаг 2

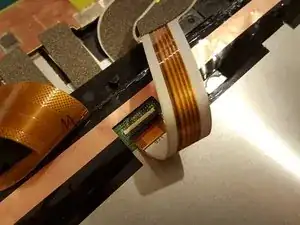

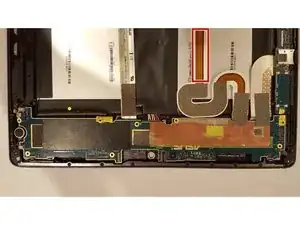

Отключите длинный серебристый соединитель от экрана.

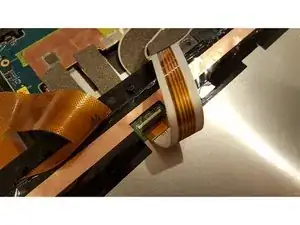

Удалите оранжевый соединитель с двумя соединениями.
Шаг 3

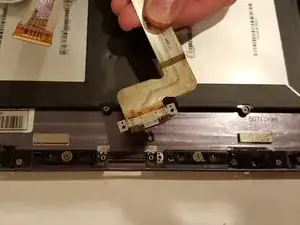

Поднимите деталь, удерживающую ленту на большой материнской плате, и удалите ленту с материнской платы.
Примечание: Это будет покрыто скотчем, убедитесь, что вы не порезали ленту и не поцарапали другие детали, если хотите сохранить их.
Шаг 4

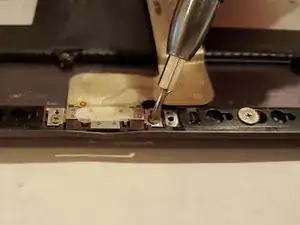

Удалите два винта, удерживающие сам разъем, который выходит наружу устройства. Эта деталь будет соединена с корпусом.
Шаг 5

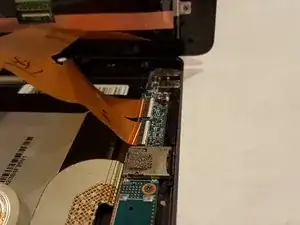

После удаления поврежденного разъема зарядки установите новую деталь, соберите устройство и проверьте, работает ли новый разъем зарядки.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
