Замена динамика Asus Transformer Book T100TAR

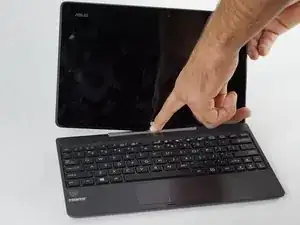

Отсоедините и отделите экран от клавиатуры, нажав серебристую кнопку отпирания в основании планшета.

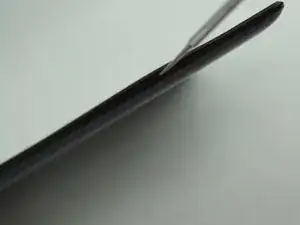

Возьмите металлическую лопатку и вставьте её в зазор задней крышки корпуса, затем аккуратно подденьте вверх.

Если всё сделано правильно, Вы почувствуете, как защёлки отпускаются.

Убедитесь, что все защёлки отпущены, проведя металлическим инструментом вдоль четырёх краёв планшета.

Не применяйте силу при освобождении защёлок. Они могут сломаться, и в этом случае экран станет ненадёжно закреплённым. Открывайте заднюю крышку аккуратно и осторожно.

Снимите задний корпус.

Найдите левый динамик, показанный на изображении. Он должен находиться непосредственно слева от аккумулятора.

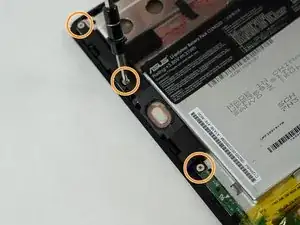

С помощью крестовой отвёртки Phillips #0 выкрутите три винта длиной 5 мм, удерживающие динамик на месте.

Пинцетом приподнимите чёрную ленту, фиксирующую кабель подключения динамика.

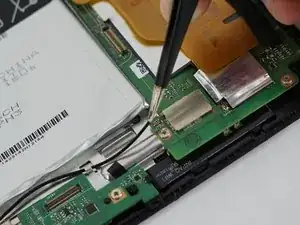

Отключите кабель от материнской платы, аккуратно потянув за него пинцетом.

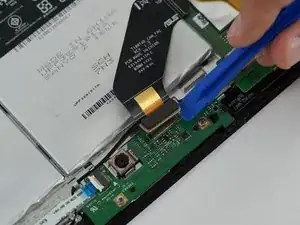

Чтобы снять правый динамик, начните с отсоединения крупной чёрной полосы, соединяющей плату камеры с материнской платой, используя пластиковый инструмент для вскрытия.

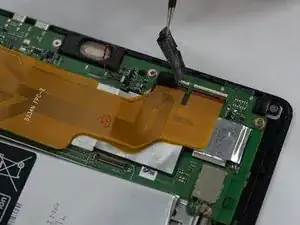

Пинцетом отсоедините небольшой чёрный кабель, подключённый к материнской плате, аккуратно потянув за него.

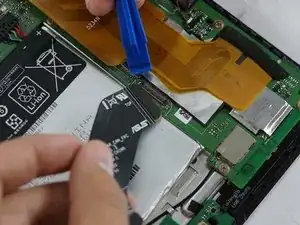

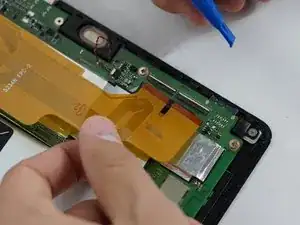

Пинцетом аккуратно удалите чёрную ленту, удерживающую крупную оранжевую шлейф‑ленту.

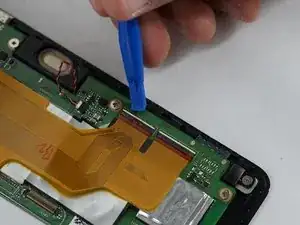

Используя пластиковый инструмент для вскрытия, поднимите белые защёлки и вытяните оранжевую ленту из разъёма.

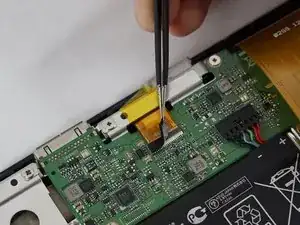

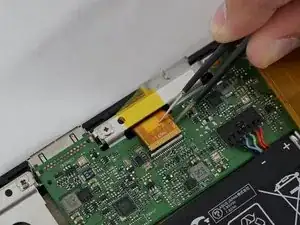

Отключите соединение ЖК‑экрана, аккуратно сняв чёрную защитную ленту пинцетом и осторожно потянув за оранжевую ленту.

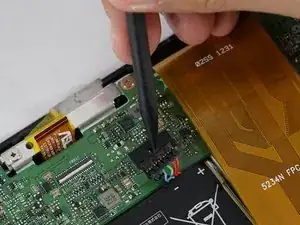

Используя нейлоновую лопатку, очень осторожно отключите аккумулятор, аккуратно нажав более острым концом на основу разъёма.

В середине должна быть небольшая вмятина; нажимайте оттуда.

Крестовой отвёрткой Phillips #0 отвинтите шесть винтов длиной 5 мм, удерживающих материнскую плату на месте.

Также с помощью Phillips #0 отвёртки открутите ещё два винта длиной 4 мм в верхних левых частях материнской платы.

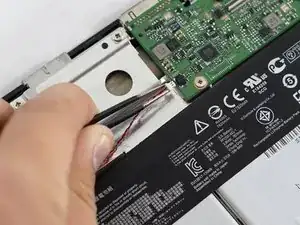

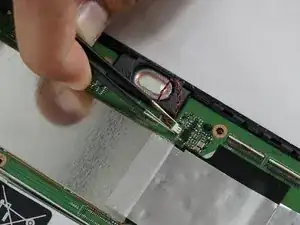

Отключите динамик от материнской платы, аккуратно потянув за головку кабеля пинцетом.

Снимите материнскую плату.

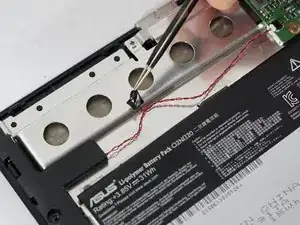

Крестовой отвёрткой Phillips #0 отвинтите один винт длиной 5 мм в основании правого динамика.

Снимите динамик.
