Замена задней/фронтальной камеры Asus Transformer Pad Infinity

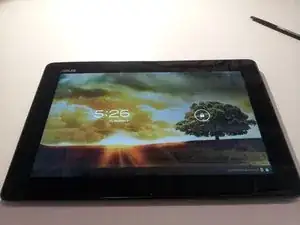

Сначала выключите питание

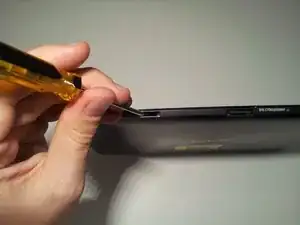

Вставьте маленькую плоскую отвертку в 2 направляющих гнезда док-станции в нижней части планшета.

Разблокируйте защёлки корпуса экрана

Нажмите на защёлку отверткой вправо до щелчка

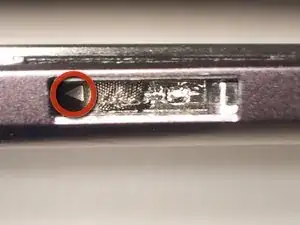

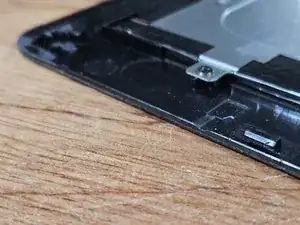

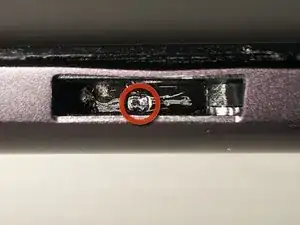

Внизу гнезда Вы увидите маленькую стрелку

Разблокируйте защёлки в обоих направляющих гнездах док-станции.

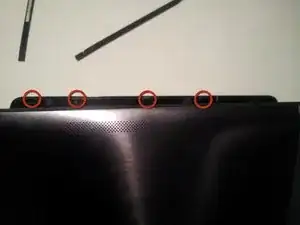

Используйте лопаточку, чтобы нажать вверх на маленькие пластиковые защёлки сверху направляющих гнёзд док-станции.

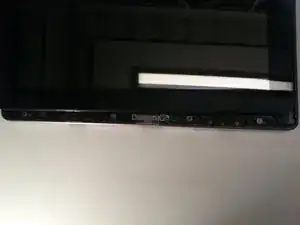

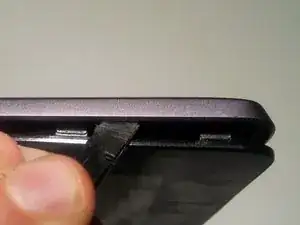

Вставьте плоскую сторону другой лопаточки, чтобы начать отщёлкивать нижнюю часть экрана от корпуса.

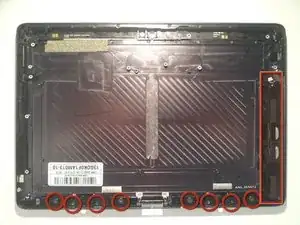

Используйте лопаточку, чтобы открыть четыре пластиковые защёлки, расположенные по бокам планшета.

Эти защёлки очень хрупкие.

Снимите экран с корпуса

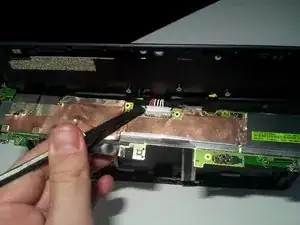

Рядом с разъёмом аккумулятора находится внутренний выключатель питания, который отключит питание всего устройства во время работы.

Не забудьте включить его обратно при сборке!

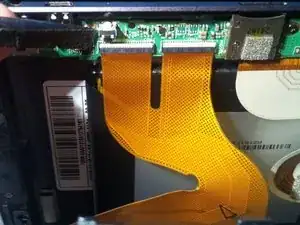

С помощью лопаточки отсоедините два шлейфа цифрораспознавателя от материнской платы.

Расположены на левой стороне планшета между micro-HDMI и слотом microSD.

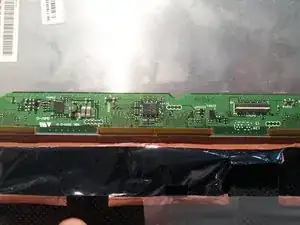

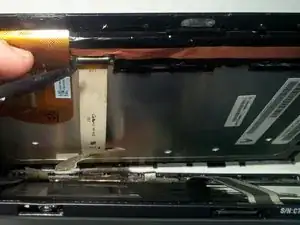

С помощью лопаточки отсоедините кабель ЖК‑дисплея от тыльной стороны ЖК.

Отложите в сторону для дальнейшей разборки.

Чтобы снять фронтальную камеру (справа):

Разблокируйте шлейф с помощью лопаточки

Выдвиньте камеру

Чтобы снять заднюю камеру (вверху):

Осторожно приподнимите, чтобы отсоединить её от разъёма

Снимите резервную батарею с правой стороны:

Отсоедините кабель от материнской платы с помощью лопаточки

Снимите материнскую плату, дочернюю плату и разъём док-станции

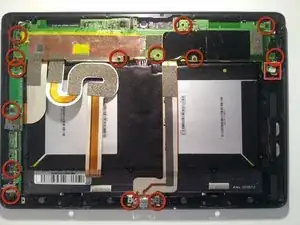

Открутите 14 креплений

Перед снятием динамика отсоедините его от материнской платы

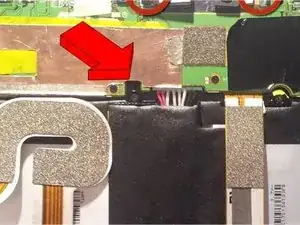

Откройте доступ к разъёму аккумулятора:

Переверните материнскую плату от верхнего края планшета вниз (в сторону аккумулятора).

Отсоедините с лёгким нажимом лопаточкой.

Отсоедините материнскую плату от дочерней платы:

Разблокируйте шлейф на тыльной стороне дочерней платы

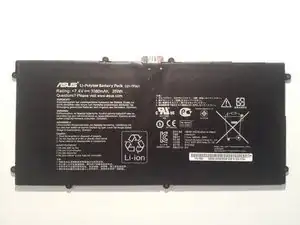

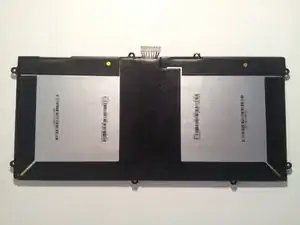

Снимите аккумулятор:

Снимите винты (восемь)

Используйте лопаточку под аккумулятором между двумя элементами, чтобы освободить его

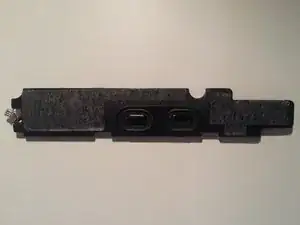

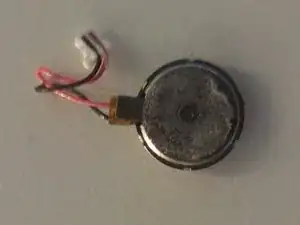

Снимите динамик:

Подденьте лопаточкой и освободите его

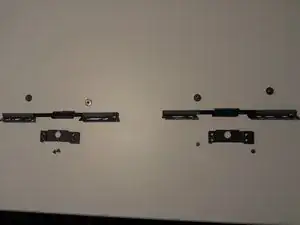

Снимите нижний механизм фиксации экрана:

Снимите винты (восемь)

Поднимите детали

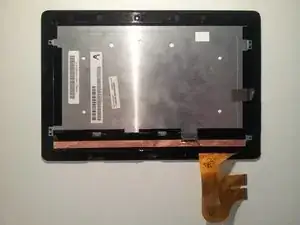

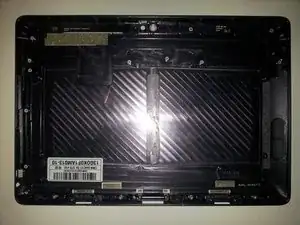

Теперь, когда у нас осталась пустая оболочка, возвращаемся к сборке ЖК, которую мы отложили на Шаге 5.

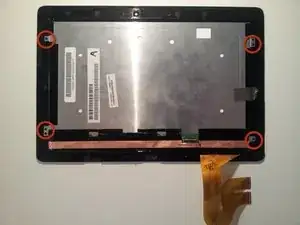

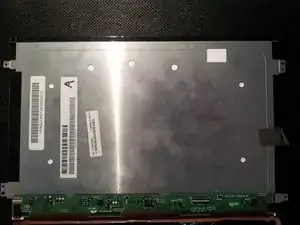

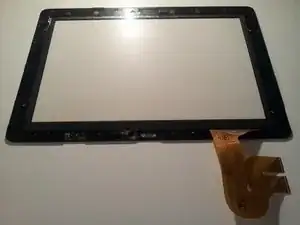

Снимите 4 винта. Затем подденьте лопаточкой края ЖК, чтобы отделить его от переднего защитного стекла Gorilla Glass. По краям имеется слабый клей.

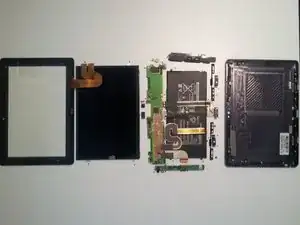

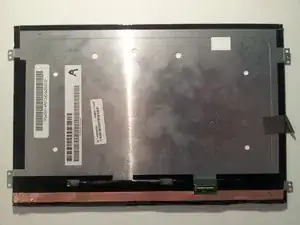

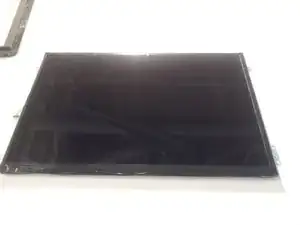

Отсоединённый ЖК можно разложить рядом с другими деталями — разборка завершена. Теперь посмотрим, что под радиаторами и лентами.

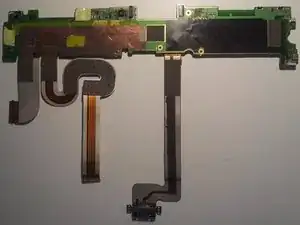

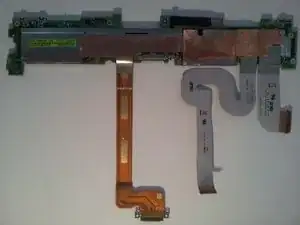

Тыльная сторона материнской платы

Крупные планы тыльной стороны материнской платы

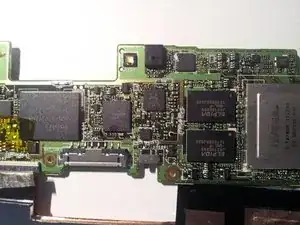

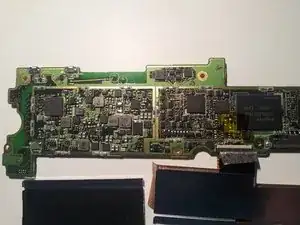

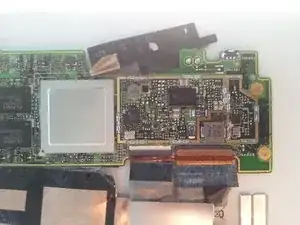

На передней стороне материнской платы сосредоточена вся основная электроника.

Tegra 3 четырёхъядерный процессор T33-P-A3

2× память Elpida J4216EBBG-GNL-F

Realtek? ALCS631

Hynix H26M64002BNR e-NAND

Крупные планы передней стороны материнской платы

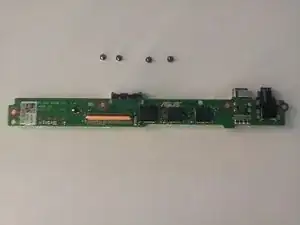

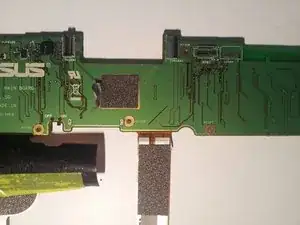

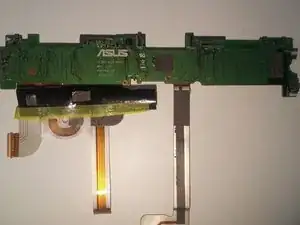

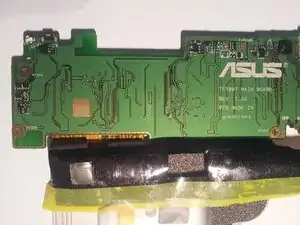

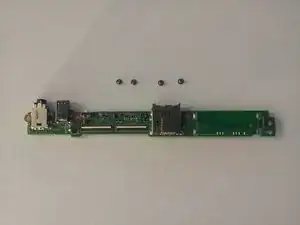

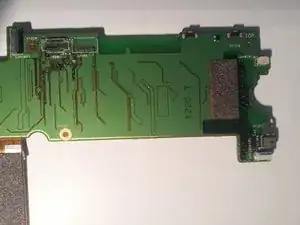

Передняя и тыльная стороны дочерней платы.

Крупные планы.

Это всё, что у меня есть. Прошу прощения за размазанные снимки — у меня под рукой был только мобильный телефон (Samsung Galaxy Note). Надеюсь, ваши разборки будут менее разрушительными, чем моя. Удачи.

…и да, устройство работает после сборки. Спасибо за вопрос.

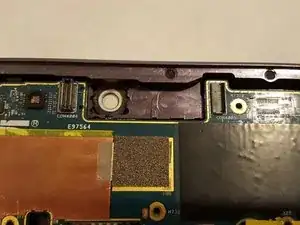

Отключите разъёмы камеры от платы.

Поднимите защёлки, фиксирующие шлейфы на материнской плате. Это для фронтальной камеры.

Перед снятием разъёмов шлейфов проверьте наличие механизма освобождения. Также убедитесь, что это не ZIF-разъём. Это поможет предотвратить окончательное повреждение.

Выньте шлейф, подключённый к материнской плате. Потяните шлейф прямо из разъёма, чтобы отключить его.

Следуйте только тем действиям, которые необходимы для камеры, которую вы заменяете. Если нужно заменить обе камеры — выполните оба шага. В противном случае выполняйте шаг, соответствующий нужной камере.

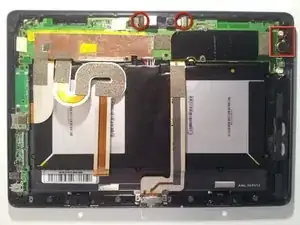

На первой фотографии показан общий вид. Вторая фотография показывает шаг для фронтальной камеры. Третья фотография показывает шаг для тыловой камеры.

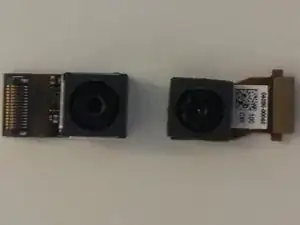

Извлеките обе камеры из планшета.
