Замена материнской платы Asus Transformer Book T100TAR

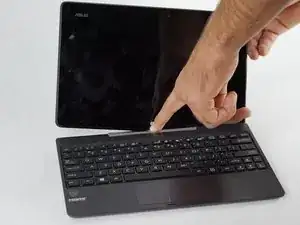

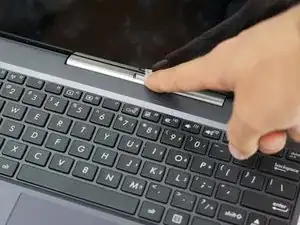

Отделите экран от клавиатуры, нажав на серебряную кнопку фиксатора у основания планшета.

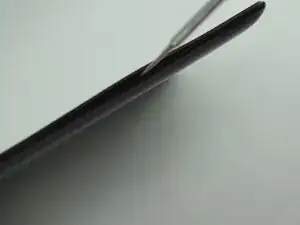

Возьмите металлическую лопатку и вставьте её в зазор между задней крышкой и корпусом. Аккуратно подденьте крышку, потянув вверх.

Если всё сделано правильно, вы почувствуете, как сработают защёлки.

Убедитесь, что все защёлки освобождены, проводя металлическим инструментом вдоль всех четырёх краёв планшета.

Не прикладывайте чрезмерного усилия при открытии защёлок. Это может привести к их повреждению, в результате чего экран станет болтаться. Снимайте заднюю крышку аккуратно и с осторожностью.

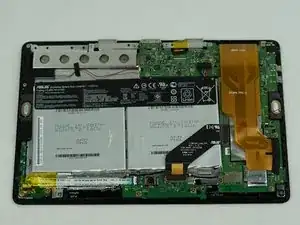

Снимите заднюю крышку

Воспользуйтесь пластиковой открывашкой, чтобы аккуратно отсоединить большой чёрный шлейф, соединяющий плату камеры с материнской платой.

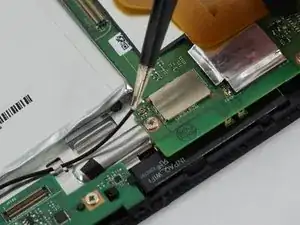

С помощью пинцета аккуратно потяните за маленький чёрный кабель, подключённый к материнской плате, чтобы отсоединить его.

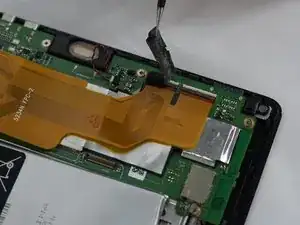

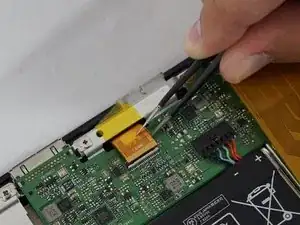

С помощью пинцета аккуратно удалите чёрную ленту, удерживающую большой оранжевый шлейф.

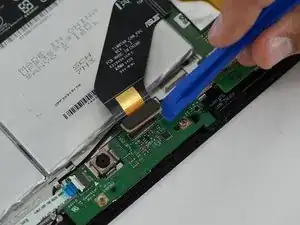

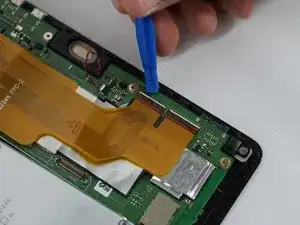

Воспользуйтесь пластиковой открывашкой, поднимите белые защёлки и извлеките оранжевый шлейф.

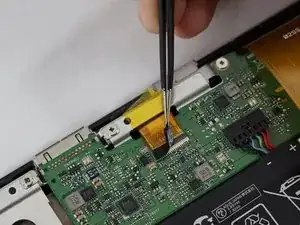

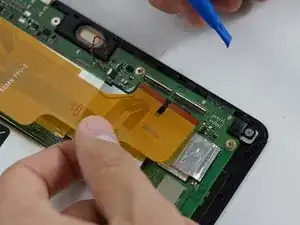

Отключите разъём подключения ЖК-дисплея, аккуратно удалив чёрную защитную полоску с помощью пинцета, а затем потяните за оранжевый шлейф.

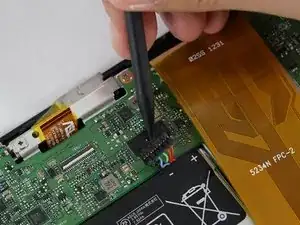

С помощью пластиковой лопатки очень осторожно отключите аккумулятор, аккуратно надавливая острым концом на основание разъёма.

В центре должен быть небольшой выступ — нажимайте именно с этого места.

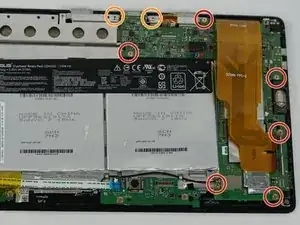

Используя отвёртку Phillips #0, выкрутите шесть винтов длиной 5 мм, которые удерживают материнскую плату.

Также отвёрткой Phillips #0 выкрутите ещё два винта длиной 4 мм, находящиеся в верхнем левом углу материнской платы.

Отключите динамик от материнской платы, аккуратно потянув за головку кабеля пинцетом.

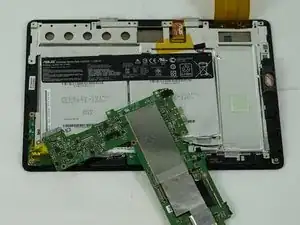

Извлеките материнскую плату.
