Замена USB-порта Dell Venue 11 Pro

Переверните устройство на заднюю сторону. В вырезе в нижней части планшета подденьте заднюю крышку пальцами и приподнимите её.

Под аккумуляторным блоком находятся два фиксирующих механизма. Сдвиньте КАЖДЫЙ фиксатор ВЛЕВО до щелчка. Подденьте аккумулятор снизу и извлеките его.

Отвинтите четырнадцать винтов 2,5 мм, обозначенных на планшете, крестообразной отверткой Philips #000.

Эти винты очень маленькие. Поместите винты в контейнер или на магнитный коврик, чтобы избежать их потери.

Выдвиньте крышку на двух средних плоских шлейфах, чтобы снять её. Она откроет оранжевые разъёмы кабелей.

Чтобы отсоединить левый плоский шлейф от материнской платы, поместите плоский конец лопатки под кромку защёлки-попа и подденьте разъём строго вверх.

Два шлейфа подключают порты для присоединения клавиатуры к материнской плате. Повреждение любого из шлейфов может привести к неисправностям мобильной клавиатуры Dell.

Правый плоский шлейф имеет разъём с фиксацией ZIF. Используйте плоский конец лопатки, чтобы приподнять маленькую фиксирующую планку, затем вытяните шлейф наружу.

Вытягивание шлейфа до разблокировки разъёма может повредить кабель.

Между устройством и двумя отключёнными шлейфами находятся клеевые полоски. Оттяните каждый шлейф от корпуса настолько, чтобы разорвать клеевые соединения.

Используйте штихель для извлечения SIM-карты, вставив его в отверстие на лотке SIM-карты, затем вытяните лоток.

Вставьте пластиковый инструмент для поддевания между экраном и рамкой и проведите инструментом по краям, чтобы отделить рамку от планшета.

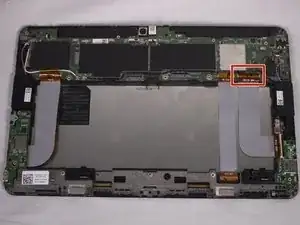

Начните с удаления верхнего ZIF-шлейфа USB.

Если Вы заменяете только материнскую плату, пропустите шаги 23, 24 и 25.

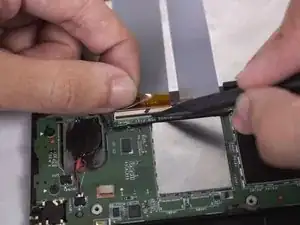

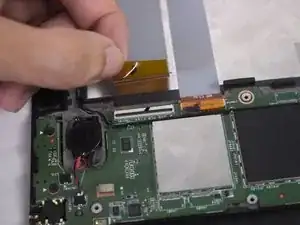

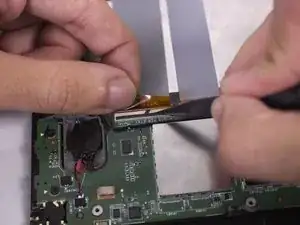

Чтобы снять шлейф, сдвиньте чёрную защёлку вверх. Затем потяните шлейф назад, чтобы извлечь его.

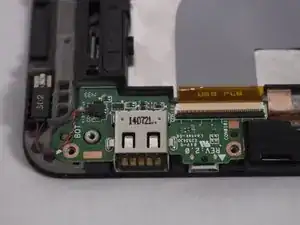

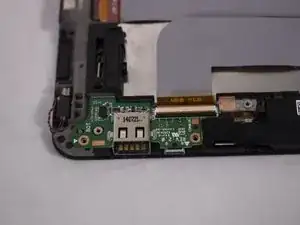

Далее необходимо снять шлейф, подключённый к USB-порту, расположенному здесь.

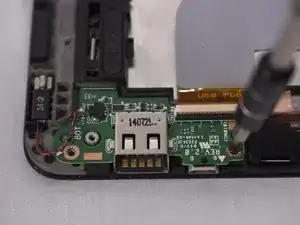

С помощью отвертки Philips #000 отвинтите два винта 2,5 мм, указанных на изображении.

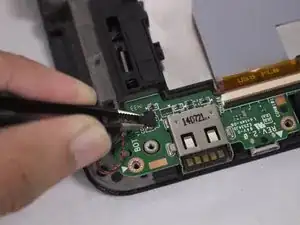

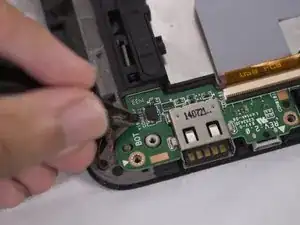

С помощью пинцета отсоедините разъём от печатной платы.

После отключения всех компонентов извлеките плату USB-порта пальцами.
